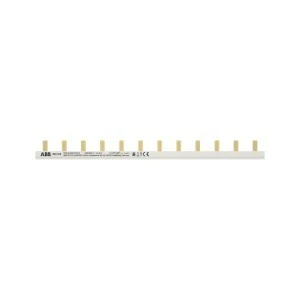

Szyna łącząca 12x1-fazowa PS1/12 2CDL210001R1012
Jednofazowa szyna łącząca PS1/12 przeznaczona do montażu aparatów modułowych, umożliwiająca szybkie połączenie 12 urządzeń jednofazowych. Produkt stosowany jako element systemów rozdzielczych i paneli modułowych w aplikacjach przemysłowych i instalacyjnych.
Cechy techniczne
- Typ: jednofazowa szyna łącząca PS1/12, kod producenta 2CDL210001R1012
- Liczba pozycji: 12 pinów (12 urządzeń)
- Przekrój przewodu: 10 mm²
- Znamionowy prąd ciągły Iu: 63 A
- Maksymalne znamionowe napięcie pracy Ue: 690 V AC/DC
- Rodzaj połączenia elektrycznego: pin / sztyft
- Izolacja: tak (izolowana konstrukcja przewodząca)
- Wielkość odstępów między pozycjami: 17,6 mm
- Wymiary: szer. 20 mm × wys. 211 mm × gł. 17 mm; długość modułu 211 mm
- Waga netto: 0,052 kg
- Ograniczenia: nieodpowiednia do prowadzenia toru ochronnego/neutralnego oraz do urządzeń ze stykami pomocniczymi
Zastosowanie
- Łączenie aparatów modułowych (wyłączniki, bezpieczniki modułowe) w rozdzielnicach jednofazowych
- Panele sterownicze i rozdzielnie przemysłowe wymagające szyn fazowych o przekroju 10 mm² i prądzie do 63 A
- Instalacje, gdzie wymagana jest izolowana szyna fazowa z połączeniem pin/sztyft i odstępem 17,6 mm
- Systemy rozdziału mocy dla obwodów jednofazowych, z zastrzeżeniem braku użycia jako toru N lub dla urządzeń ze stykami pomocniczymi
