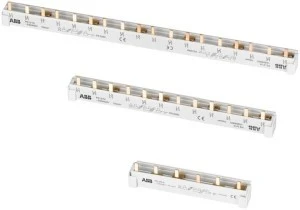

Listwa łączeniowa PS3/48H 2CDL230001R1048
Listwa łączeniowa PS3/48H (nr katalogowy 2CDL230001R1048) przeznaczona do rozdziału i łączenia zasilania w układach trójfazowych. Produkt stosowany jako element połączeniowy w rozdzielnicach modułowych współpracujących z aparatami posiadającymi styki pomocnicze.
Cechy techniczne
- Liczba biegunów: 3 (przeznaczona do układów trójfazowych)
- Znamionowy prąd ciągły Iu: 63 A
- Maksymalne znamionowe napięcie pracy Ue: 690 V
- Przekrój przewodu obsługiwany: 10 mm²
- Długość: 980 mm; wymiary: 980 × 14.8 × 29 mm (wys. × szer. × gł.)
- Masa netto: 0,441 kg
- Izolacja: tak (izolowana listwa łączeniowa)
- Rodzaj połączenia elektrycznego: pin/sztyft
- Odpowiednia do urządzeń ze stykami pomocniczymi: tak
- Nieodpowiednia do użycia jako tor neutralny (N)
- Możliwość obsługi do 16 urządzeń na listwie
- Kolor: szarość RAL 7035
Zastosowanie produktu
- Instalacja w rozdzielnicach niskiego napięcia jako element rozdziału zasilania dla obwodów trójfazowych
- Łączenie aparatów modułowych (wyłączniki, styczniki, przekaźniki) wyposażonych w styki pomocnicze
- Panele dystrybucyjne w instalacjach budynków komercyjnych i przemysłowych do obciążeń do 63 A
- Rozwiązania prefabrykowane i szyny montażowe wymagające izolowanej listwy łączeniowej o długości 980 mm
