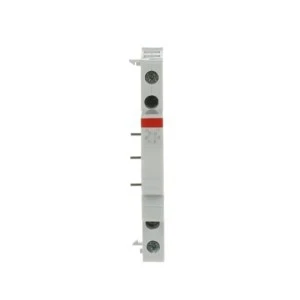

Styk pomocniczy 2R montaż boczny S2C-H6-02R 2CDS200946R0003
Styk pomocniczy S2C-H6-02R (oznaczenie 2CDS200946R0003) to dodatkowy moduł stykowy o konfiguracji 2NC (dwa styki normalnie zamknięte), przeznaczony do montażu bocznego na wyłącznikach miniaturowych ABB. Produkt służy do realizacji funkcji sygnalizacyjnych, międzyblokad oraz obwodów pomocniczych w rozdzielnicach i panelach sterowniczych.
Cechy techniczne
- Typ: S2C-H6-02R, oznaczenie producenta 2CDS200946R0003
- Konfiguracja styków: 2NC (dwa styki normalnie zamknięte)
- Montaż: boczny (przeznaczony do montażu na obudowie wyłącznika)
- Wymiary: 8,8 mm (szerokość modułu)
- Masa netto: 0,04 kg
- Produkt wyprodukowany w Chinach; montowane fabrycznie: nie (moduł dokręcany/montowany w miejscu instalacji)
- Instalacja i podłączenie wymagają kwalifikacji elektrotechnicznych; stosować zgodnie z instrukcją producenta
- Przeznaczony do współpracy z wyłącznikami miniaturowymi serii S2C (np. S2C-S/H6R, S2C-H6R) i innymi kompatybilnymi akcesoriami ABB
Zastosowanie produktu
- Sygnalizacja stanu wyłącznika (zdalne sygnały pracy/wyłączenia)
- Obwody pomocnicze w rozdzielnicach i szafach sterowniczych
- Międzyblokady mechaniczne/elektryczne i integracja z systemami automatyki
- Modernizacje i doposażenie istniejących instalacji z wyłącznikami ABB, gdzie wymagane są dodatkowe styki pomocnicze
- Aplikacje przemysłowe i budynkowe wymagające separacji obwodów pomocniczych od obwodu głównego
