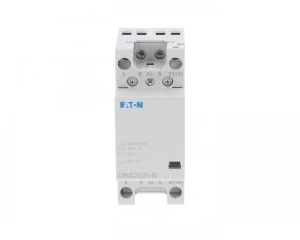

Stycznik instalacyjny CMUC24/25-40 to modułowe urządzenie przeznaczone do przełączania obciążeń stałych i indukcyjnych do 25 A; wyposażony w cewkę 24 V AC/DC, przeznaczony do montażu na szynę DIN w rozdzielnicach i panelach sterowniczych.
Cechy techniczne
Znamionowy prąd pracy: 25 A.
Cewka: 24 V AC/DC (znamionowe napięcie wzbudzenia 24 V); rodzaj napięcia sterowania: AC/DC.
Liczba i typ styków: 4 styki zwierne (NO), 0 styków rozwiernych.
Strata mocy przy normalnej pracy: 11,5 W.
Maksymalne obciążenia świetlne: żarówki do 3000 W, lampy fluorescencyjne do 1360 VA.
Zakres temperatur pracy: -40 °C do +60 °C.
Stopień ochrony: IP20.
Wymiary montażowe: głębokość wbudowania 60 mm; liczba modułów: 2.
Kategoria użytkowania: 1.
Rodzaj napięcia zasilania (wyjściowe/przełączane): AC.
Możliwość dodatkowego wyposażenia: tak (akcesoria do rozbudowy funkcji i sygnalizacji).
Zastosowanie produktu
Sterowanie obwodami oświetleniowymi w budynkach mieszkalnych i komercyjnych (przełączanie obciążeń typu żarowego i fluorescencyjnego).
We współpracy z automatyką budynkową i systemami sterowania w rozdzielnicach modułowych.
Zastosowania przemysłowe do przełączania obciążeń pomocniczych i sterujących w układach AC.
Instalacje, gdzie wymagana jest kompaktowa konstrukcja modułowa i montaż na szynie DIN.
Dane techniczne
CN
85364900
Głębokość wbudowania [mm]
60
Liczba styków rozwiernych
0
Znamionowe napięcie pracy [V] do
24
Znamionowe napięcie wzbudzenia [V]
24
Rodzaj napięcia sterowania
AC/DC
Stopień ochrony (IP)
IP20
Możliwość dodatkowego wyposażenia
Tak
PKWiU
27.12.24.0
Liczba styków zwiernych
4
Znamionowe napięcie pracy [V] od
24
Liczba modułów
2
Kategoria użytkowania
1
Rodzaj napięcia zasilania
AC
Znamionowy prąd pracy [A]
25
Dane logistyczne
Ean
4015081341801
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.25
Opakowanie zbiorcze produktu
1/64 szt.
Wysokość opakowania [mm]
35
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Podmiot odpowiedzialnyEATON ELECTRIC SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Adres pocztowyul. Galaktyczna 30, 80-299 Gdańsk
Adres e-mailwsparcietech@eaton.com
Adres strony internetowejhttps://www.eaton.com/pl/pl-pl.html
Stycznik CMUC renomowanej firmy Eatona o prądzie znamionowym 25A 24V AC/DC. Posiada 4 styki zwierne. Produkt jest dobrze wykonany z solidnego tworzywa przez co nie następuje jego uszkodzenie przy dokręcaniu co nie jest takie oczywistę przy chińskich konkurencyjnych produktach.
