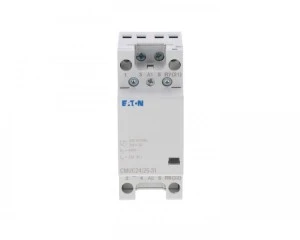

Modułowy stycznik instalacyjny CMUC24/25-31 (137400) to 2-modułowe urządzenie sterowane cewką 24 V AC/DC, przeznaczone do łączenia obwodów oświetleniowych oraz obciążeń rezystancyjnych i indukcyjnych w rozdzielnicach instalacyjnych.
Cechy techniczne
Znamionowy prąd pracy: 25 A
Znamionowe napięcie wzbudzenia cewki: 24 V (AC/DC)
Rodzaj napięcia zasilania: AC; znamionowe napięcie pracy do 440 V
Układ styków: 3× zwierne (NO) + 1× rozwierny (NC)
Maksymalna zdolność łączeniowa: żarówki 3000 W; świetlówki 1160 VA (standard), 2552 VA (kompensacja DUO), 1044 VA (kompensacja równoległa)
Moc strat: 9,5 W
Zakres temperatur pracy: -40 °C do +60 °C
Wymiary: głębokość 69,5 mm; liczba modułów: 2
Stopień ochrony: IP20
Suwak do obsługi manualnej: brak
Kategoria użytkowania: 1
Możliwość dodatkowego wyposażenia: tak
Zastosowanie
Sterowanie obwodami oświetleniowymi w instalacjach mieszkaniowych i komercyjnych (żarowe i świetlówki z kompensacją)
Przełączanie obciążeń rezystancyjnych i indukcyjnych do 25 A w rozdzielnicach modułowych
Wykorzystanie w systemach automatyki niskonapięciowej i układach sterowania z cewką 24 V AC/DC
Zastosowania w instalacjach budynków mieszkalnych, biurowych i handlowych wymagających separacji obwodów i sterowania oświetleniem
Dane techniczne
CN
85364900
Głębokość wbudowania [mm]
60
Liczba styków rozwiernych
1
Znamionowe napięcie pracy [V] do
440
Znamionowe napięcie wzbudzenia [V]
24
Maksymalna zdolność łączeniowa dla żarówek [W]
3000
Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) [VA]
2552
Suwak do obsługi manualnej
Nie
Rodzaj napięcia zasilania
AC
Znamionowy prąd pracy [A]
25
PKWiU
27.12.24.0
Liczba styków zwiernych
3
Znamionowe napięcie pracy [V] od
440
Liczba modułów
2
Kategoria użytkowania
1
Maksymalna zdolność łączeniowa dla świetlówek [VA]
1160
Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) [VA]
1044
Rodzaj napięcia sterowania
AC/DC
Stopień ochrony (IP)
IP40
Możliwość dodatkowego wyposażenia
Tak
Dane logistyczne
Ean
4015081341825
Szerokość opakowania [mm]
80
Waga z opakowaniem [kg]
0.3
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
40
Długość opakowania [mm]
95
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent / Podmiot odpowiedzialny
Podmiot odpowiedzialnyEATON ELECTRIC SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Adres pocztowyul. Galaktyczna 30, 80-299 Gdańsk
Adres e-mailwsparcietech@eaton.com
Adres strony internetowejhttps://www.eaton.com/pl/pl-pl.html
Stycznik CMUC renomowanej firmy Eatona o prądzie znamionowym 25A 24V AC/DC. Posiada 3 styki zwierne i 1 rozwierny. Produkt jest dobrze wykonany z solidnego tworzywa przez co nie następuje jego uszkodzenie przy dokręcaniu co nie jest takie oczywistę przy chińskich konkurencyjnych produktach.
