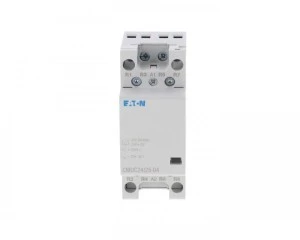

Stycznik modułowy 25A 0Z 4R 24V AC/DC CMUC24/25‑04 137404

Stycznik modułowy 25A 0Z 4R 24V AC/DC CMUC24/25-04 137404

Stycznik instalacyjny CMUC24/25-04 to modułowe urządzenie przeznaczone do zdalnego łączenia obwodów AC o napięciu do 440 V. Wyposażony jest w cewkę 24 V AC/DC i stosowany przede wszystkim w rozdzielnicach instalacyjnych do sterowania obwodami oświetleniowymi i innymi obciążeniami do 25 A.

• Znamionowy prąd pracy: 25 A
• Cewka: 24 V AC/DC (rodzaj napięcia sterowania AC/DC)
• Znamionowe napięcie pracy: do 440 V AC
• Konfiguracja styków: 0 styków zwiernych (NO), 4 styki rozwierne (NC)
• Maksymalna zdolność łączeniowa dla żarówek: 3000 W
• Maks. zdolność łączeniowa dla świetlówek: 1160 VA (wartość podstawowa); z kompensacją DUO: 2552 VA; z kompensacją równoległą: 1044 VA
• Strata mocy (element eksploatacyjny): 8 W
• Zakres temperatury pracy: od -40 °C do 60 °C
• Liczba modułów: 2; głębokość wbudowania: 60 mm
• Stopień ochrony: IP40
• Suwak do obsługi manualnej: brak
• Możliwość dodatkowego wyposażenia: tak (modułowe akcesoria rozszerzające funkcje)
• Kategoria użytkowania: 1

• Sterowanie obwodami oświetleniowymi w instalacjach mieszkaniowych i komercyjnych (żarówki i świetlówki zgodnie z podanymi wartościami łączeniowymi)
• Łączenie obwodów zasilanych napięciem do 440 V AC i prądem do 25 A w rozdzielnicach instalacyjnych
• Zastosowanie w systemach modułowych z możliwością doboru dodatkowych akcesoriów (styki pomocnicze, przekaźniki czasowe itp.)
• Sterowanie obciążeniami oporowymi i obwodami świetlnymi wymagającymi separacji za pomocą cewki 24 V AC/DC
