Zwarcie elektryczne to jedno z tych zjawisk, które w ciągu ułamka sekundy potrafi zamienić normalny dzień w dramat. Wyobraź sobie: prąd, który normalnie płynie przez grzałkę czajnika i nagle dostaje "skrót", drogę bez żadnego oporu. W tym samym czasie przez przewód przepływa prąd 20, 50, a czasem i 100 razy wyższy niż normalny. Izolacja topi się w sekundy. Wyłącznik (jeśli działa) reaguje w milisekundach. Jeśli nie działa, zaczyna się pożar.

Spis treści:

1. Jak powstaje zwarcie elektryczne? Fizyka i wzory
2. Co może zrobić zwarcie w domu?
3. Rodzaje zwarć elektrycznych – klasyfikacja i charakterystyka
4. Jakie są objawy zwarcia elektrycznego w domu?
5. Skutki zwarcia elektrycznego – od błysku do pożaru
6. Jak przywrócić prąd po zwarciu – krok po kroku
7. Jak zabezpieczyć instalację elektryczną przed zwarciami?

Jak powstaje zwarcie elektryczne? Fizyka i wzory

Aby zrozumieć zwarcie, trzeba zrozumieć prawo Ohma - to fundament elektrotechniki:

I = U / R

gdzie:

• I – natężenie prądu [A],
• U – napięcie [V],
• R – rezystancja (opór) obwodu [Ω].

W normalnie działającym obwodzie 230V z żarówką 100W:

R = U² / P = 230² / 100 = 529 Ω
I = U / R = 230 / 529 ≈ 0,43 A

Prąd 0,43 A to nic groźnego. Teraz wyobraź sobie, że izolacja dwóch przewodów w tej samej puszce instalacyjnej stopi się i stykają się metalicznie. Rezystancja takiego połączenia to ułamki oma – powiedzmy R = 0,05 Ω. Prąd zwarciowy:

Izw = U / Rzw = 230 / 0,05 = 4600 A

4600 amperów przez ułamek sekundy. To jest zwarcie. Kabel 2,5 mm² wytrzymuje 20 A na stałe. Przy 4600 A stopi się w mniej niż sekundę, zanim bezpiecznik zdąży zadziałać chyba, że bezpiecznik jest prawidłowo dobrany i sprawny.

* Wartość 4600 A to uproszczenie zakładające zerową impedancję sieci i kabla. W rzeczywistości prąd zwarciowy będzie niższy ze względu na impedancję transformatora i przewodów. Służy jedynie do pokazania skali zjawiska.

Impedancja pętli zwarcia – kluczowy parametr instalacji

W praktyce rezystancja nie jest nigdy zerowa. Zawsze mamy do czynienia z impedancją pętli zwarcia Zp, czyli sumą oporów wszystkich elementów, przez które prąd zwarciowy musi przepłynąć:

Zp = Zt + Zk

gdzie:

• Zt – impedancja transformatora zasilającego (po stronie sieci),
• Zk – impedancja kabla na całej trasie od rozdzielnicy do punktu zwarcia.

Impedancja kabla zależy od jego długości i przekroju:

Zk = (ρ × 2L) / S

gdzie:

• ρ – rezystywność miedzi ≈ 0,0175 Ω·mm²/m,
• L – długość przewodu [m],
• S – przekrój przewodu [mm²].

Przykład praktyczny: obwód gniazdkowy YDY 3×2,5 mm², długość trasy 20 m:

Zk = (0,0175 × 2 × 20) / 2,5 = 0,28 Ω
Do tego impedancja sieci Zt ≈ 0,35 Ω (typowa wartość dla bloku miejskiego)
Zp = 0,35 + 0,28 = 0,63 Ω
Izw = 230 / 0,63 ≈ 365 A

365 A to wystarczająco dużo, żeby bezpiecznik B16 zadziałał w czasie krótszym niż 0,04 s. Norma PN-HD 60364-4-41 wymaga, żeby czas wyłączenia w obwodach 230V nie przekraczał 0,4 s. Spełniamy to z dużym zapasem.

Dlaczego to ważne? Przy zbyt długim kablu lub zbyt małym przekroju impedancja pętli rośnie, prąd zwarciowy maleje, a wyłącznik może nie zadziałać wystarczająco szybko. Dlatego pomiar impedancji pętli zwarcia to jeden z kluczowych pomiarów instalacji.

Dowiedz się więcej o rezystancji izolacji - przeczytaj, na czym polega i jak ją wykonać z naszego poradnika.

Co może zrobić zwarcie w domu?

Skutki zwarcia zależą bezpośrednio od energii wydzielonej w miejscu usterki. Energia cieplna wydzielona w przewodzie to:

Q = I² × R × t

gdzie t to czas trwania zwarcia. Właśnie dlatego szybkość zadziałania wyłącznika jest tak krytyczna. Im krótszy czas t, tym mniej energii zdąży się wydzielić. Różnica między t = 0,01 s a t = 1 s to stukrotna różnica w wydzielonej energii.

* Wzór Q = I²×R×t zakłada stały prąd i stałą rezystancję przez cały czas zwarcia. W praktyce prąd zwarciowy spada w czasie (gaśnie łuk, wzrasta temperatura i rezystancja żyły), więc rzeczywista energia jest niższa. Wzór daje jednak intuicyjne pojęcie o tym, dlaczego czas wyłączenia ma tak krytyczne znaczenie.

Praktyczne konsekwencje w warunkach domowych:

• błysk łuku elektrycznego (temperatura łuku sięga 4000–6000°C, co natychmiast zapala sąsiednie materiały palne),

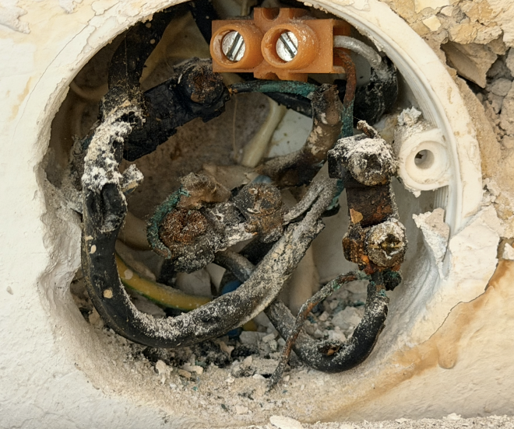

• stopienie izolacji i przewodów w miejscu zwarcia,
• przepalenie lub zniszczenie podłączonych urządzeń,
• pożar za ścianą ( szczególnie groźny, bo przez długi czas niewidoczny),
• uszkodzenie innych elementów rozdzielnicy przez przepięcia przełączeniowe.

Przykład z życia:
Wezwanie do mieszkania, klientka twierdzi że "sama wyłączyła się pralka". Za pralką znalazłem stopiony kabel zasilający. Przewód był gnieciony przez lata ciężką pralką przesuniętą za blisko ściany. Izolacja pękła, zwarcie doziemne stopiło kabel na odcinku 10 cm. Zabezpieczenie C32.

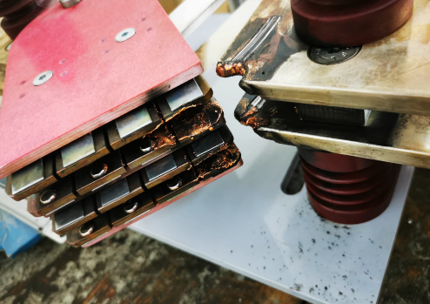

Przykład powstania łuku DC na odłączniku (wyłączenie pod obciążeniem)

Przyczyny zwarć elektrycznych

Na podstawie setek interwencji można wyróżnić kilka dominujących przyczyn zwarć:

1. Uszkodzenie izolacji z powodu starzenia.
2. Wilgoć i zalanie.
3. Przeciążenie termiczne.
4. Błędy montażowe.
5. Uszkodzenia mechaniczne.
6. Przepięcia atmosferyczne.

Rodzaje zwarć elektrycznych – klasyfikacja i charakterystyka

Zwarcia dzielimy według miejsca i drogi przepływu prądu zwarciowego. Każdy typ ma inny charakter i wymaga innego zabezpieczenia.

Zwarcie L–N (faza-neutral) – najczęstsze

Klasyczne zwarcie w instalacji 230V. Przewód fazowy (L) styka się z neutralnym (N) poza odbiornikiem. Prąd zwarciowy płynie przez pętlę L–N z powrotem do transformatora w stacji elektroenergetycznej. Prąd jest wystarczająco wysoki, żeby wyzwolić wyłącznik MCB w czasie poniżej 0,4 s. Pod warunkiem prawidłowej impedancji pętli zwarcia.

Wymaganie normowe (PN-HD 60364-4-41): dla obwodów 230V z bezpiecznikiem B16 czas wyłączenia max 0,4 s. Z charakterystyki MCB B16 wynika, że przy 5-krotnym prądzie znamionowym (80 A) wyłączy się w ciągu 0,1 s. Minimalna wartość prądu zwarciowego musi więc wynosić co najmniej 5 × 16 = 80 A.

Zwarcie doziemne (L–PE) – groźne, bo „ciche”

Prąd płynie z fazy przez uszkodzoną izolację do uziemionej obudowy urządzenia lub przez ciało człowieka do ziemi. To jest właśnie sytuacja, którą wykrywa wyłącznik różnicowoprądowy (RCD).

Zasada działania RCD opiera się na prawie Kirchhoffa: suma prądów wpływających do węzła = suma prądów wypływających. W normalnym obwodzie prąd w fazie L = prąd w neutralnym N. Przy doziemieniu część prądu "ucieka" przez ziemię:

IΔ = IL – IN

RCD reaguje już przy IΔ ≥ 30 mA (dla ochrony przeciwporażeniowej) lub 300 mA (dla ochrony przeciwpożarowej). Czas zadziałania RCD 30 mA: poniżej 40 ms. Dla człowieka bezpieczny czas przepływu prądu 30 mA przez serce to ok. 200 ms – RCD działa 5× szybciej.

Jakie są objawy zwarcia elektrycznego w domu?

Zwarcie rzadko pojawia się bez żadnych wcześniejszych sygnałów. Problem polega na tym, że przez długi czas objawy są subtelne i łatwo je zignorować. Oto co powinno zapalić czerwoną lampkę:

Bezpiecznik lub wyłącznik wyskakuje regularnie

To nigdy nie jest normalne i nigdy nie jest "kapryśny bezpiecznik". To sygnał, że prąd w obwodzie przekracza wartość znamionową albo przez przeciążenie, albo przez zwarcie. Jeśli MCB wyskakuje natychmiast po włączeniu masz zwarcie. Jeśli wyskakuje po kilku minutach, przeciążenie. Jeśli wyskakuje RCD szukasz prądu różnicowego (doziemienie lub uszkodzone urządzenie).

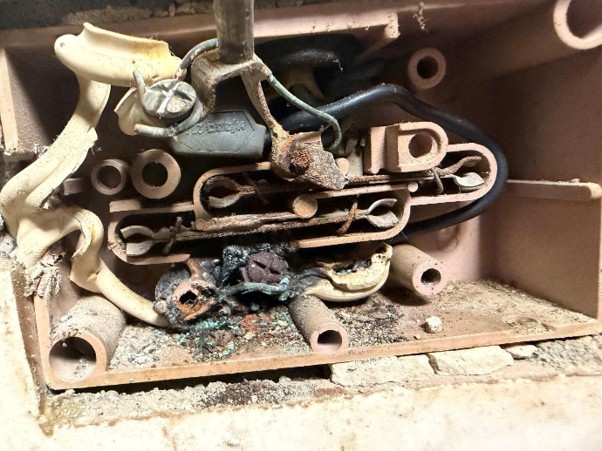

Zapach spalenizny

Spalona izolacja PVC ma charakterystyczny, ostry, chemiczny zapach. Jest on trudny do pomylenia z czymkolwiek innym. Jeśli czujesz go przy konkretnym gniazdku, puszce lub rozdzielnicy, nie ignoruj tego. To może oznaczać, że w tym miejscu izolacja jest już uszkodzona i każde kolejne włączenie może spowodować pożar.

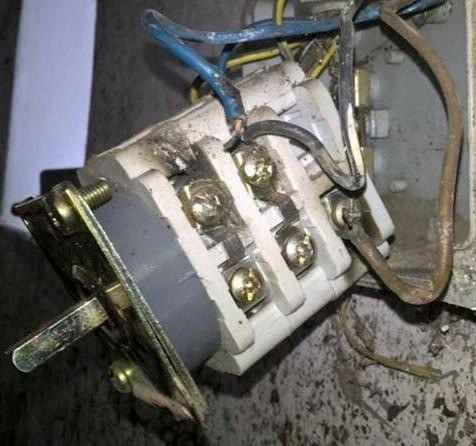

Ślady okopcenia i przebarwienia

Czarne ślady wokół gniazdka, wyłącznika lub pokrywy puszki instalacyjnej to fizyczna pozostałość po łuku elektrycznym lub przegrzaniu. Nawet małe przebarwienie za gniazdkiem warte jest demontażu i sprawdzenia.

Ciepłe lub gorące elementy

Gniazdka, puszki, wyłączniki, kable. Żaden z tych elementów nie powinien być ciepły. Lekko „ciepła rozdzielnica” przy pełnym obciążeniu jest normalna. Gorąca przy dotyku puszka instalacyjna lub kabel to alarm.

Migotanie i przyciemnianie świateł

Chwilowe zwarcia łukowe powodują charakterystyczne "mignięcia" świateł są krótkie i nieregularne. Różnią się od migotania spowodowanego wahaniami napięcia sieci tym, że są nieprzewidywalne i często towarzyszą im ciche trzaski lub kliknięcia.

Trzaski i iskrzenie

Delikatne iskrzenie przy wkładaniu wtyczki jest fizycznie normalne (np. ładowanie kondensatorów urządzenia). Głośne trzaski, widoczne łuki przy wkładaniu lub wyjmowaniu wtyczki lub iskrzenie bez żadnej wtyczki to sygnały alarmowe wymagające natychmiastowej reakcji.

Zauważasz iskry lecącę z Twojego gniazdka elektrycznego? Dlaczego tak się dzieje i jak tego uniknąć? Odpowiedzi na te i inne pytania otrzymasz w artykule: Iskrzenie w gniazdku - co zrobić?

Skutki zwarcia elektrycznego – od błysku do pożaru

Skutki zwarcia są bezpośrednio związane z dwoma parametrami: wartością prądu zwarciowego i czasem jego trwania. W uproszczeniu: energia wydzielona w obwodzie to Q = I² × R × t. Im większy prąd i im dłuższy czas, tym większe zniszczenia.

Zabezpieczenie zadziałało prawidłowo (czas wyłączenia większy niż 0,4 s):

• rzadko zniszczenie podłączonego urządzenia,
• chwilowy lub trwały brak zasilania w obwodzie,
• minimalne uszkodzenia poza punktem zwarcia.

Zabezpieczenie zadziałało zbyt wolno lub nie zadziałało:

• pożar instalacji w ścianie. Tli się wolno, bywa, że godzinami niezauważony,
• zniszczenie całego obwodu, uszkodzenie rozdzielnicy,
• przepięcia niszczące sprzęt elektroniczny w całym mieszkaniu (szczególnie przy zwarciu w rozdzielnicy),
• porażenie prądem jeśli zwarcie nastąpiło w miejscu dostępnym i osoba dotknęła uszkodzonego elementu.

Szczególny przypadek: zwarcie przy dużej impedancji pętli (stara instalacja, długi kabel)

Przy wysokiej Zp prąd zwarciowy może być zbyt mały, żeby wyzwolić MCB błyskawicznie. Na przykład przy Izw = 40 A i MCB B16: wyłącznik zadziała w czasie termicznym, czyli po kilku do kilkudziesięciu sekund. W tym czasie przez kabel przepłynie prąd 2,5-krotnie przekraczający dopuszczalny, a temperatura żyły i izolacji wzrośnie dramatycznie. Właśnie dlatego pomiar impedancji pętli to obowiązkowy element odbioru nowej instalacji.

Jak przywrócić prąd po zwarciu – krok po kroku

Kiedy wyskakuje wyłącznik, pierwszym odruchem większości ludzi jest pójście do rozdzielnicy i przełączenie go z powrotem. To może być bezpieczne ale tylko jeśli wykonasz to we właściwej kolejności.

1. Zidentyfikuj, który wyłącznik zadziałał i jaki typ.

   Wyłącznik MCB (nadprądowy) reaguje na zbyt wysoki prąd (przeciążenie lub zwarcie). Wyłącznik RCD (różnicowoprądowy) reaguje na prąd różnicowy, czyli upływ przez ziemię lub ciało człowieka. RCD ma przycisk TEST. Przy zwarciu zwykle zadziała MCB, przy doziemieniu RCD lub oba jednocześnie.
2. Odłącz wszystkie urządzenia z danego obwodu.

   Wyciągnij wszystkie wtyczki z gniazdek zasilanych przez ten wyłącznik. Sprawdź etykiety w rozdzielnicy. Powinny wskazywać, które pomieszczenia obsługuje dany obwód. Następnie spróbuj załączyć wyłącznik. Jeśli utrzymał się to przyczyną było urządzenie lub chwilowe przeciążenie.
3. Podłączaj urządzenia jedno po drugim.

   Przy każdym urządzeniu poczekaj chwilę. Jeśli wyłącznik skoczy przy konkretnym urządzeniu to masz winowajcę. Urządzenie wymaga naprawy lub wymiany. Sprawdź wzrokowo kabel zasilający. Szczególnie: pęknięcia, przetarcia, ślady przepalenia.
4. Jeśli wyłącznik „skacze” bez żadnych urządzeń problem jest w instalacji.

   To znaczy, że zwarcie jest w kablach, puszkach instalacyjnych lub w samych gniazdkach. Zostaw dany obwód wyłączony. Nie próbuj "walczyć" z wyłącznikiem. Każde kolejne włączenie naraża instalację na dalsze uszkodzenia. Wezwij elektryka z miernikiem rezystancji izolacji.
5. Specjalny przypadek: wyskoczył RCD.

   RCD reaguje na prąd różnicowy IΔ ≥ 30 mA. Typowe przyczyny: zalane gniazdko, mokra pralka lub zmywarka, uszkodzona grzałka bojlera, wilgotna instalacja zewnętrzna. Odłącz wszystkie urządzenia, spróbuj załączyć RCD. Jeśli utrzymał się to szukasz winowajcy wśród urządzeń. Jeśli znowu skacze bez urządzeń to masz upływ izolacji w instalacji i potrzebujesz pomiaru rezystancji izolacji (megaomierz, minimum 0,5 MΩ).

Jak zabezpieczyć instalację elektryczną przed zwarciami?

Zabezpieczenie instalacji elektrycznej to kilka niezależnych warstw ochrony i żadna nie jest wystarczająca sama w sobie. Każda chroni przed innym zagrożeniem.

Wyłączniki nadprądowe MCB – pierwsza linia obrony

MCB (Miniature Circuit Breaker) chroni instalację przed przeciążeniem i zwarciem. Wyłącza obwód gdy prąd przekroczy wartość znamionową (wyzwalacz termiczny) lub przy zwarciu (wyzwalacz magnetyczny).

Kluczowe przy doborze MCB:

• Charakterystyka B – dla obciążeń rezystancyjnych i oświetlenia (wyzwala przy 3–5× In). Stosuj w domach mieszkalnych.
• Charakterystyka C – dla urządzeń z dużym prądem rozruchowym (silniki, sprężarki). Wyzwala przy 5–10× In.
• Prąd znamionowy In – musi być dobrany do przekroju kabla, nie do urządzenia.
  Kabel 1,5 mm² MCB B10, kabel 2,5 mm² MCB B16, kabel 4 mm² MCB B20.
• Zdolność wyłączania Icu – minimalna wymagana wartość w budownictwie mieszkalnym to 6 kA. To ważne – tani MCB z Icu = 3 kA może eksplodować zamiast wyłączyć przy dużym zwarciu.

Wyłączniki różnicowoprądowe RCD – ochrona przed porażeniem i pożarem

RCD (Residual Current Device) mierzy różnicę prądów między przewodem L i N. W zdrowej instalacji IL = IN. Przy upływie:

IΔ = |IL – IN| ≥ IΔn to wyłączenie

Typy RCD i ich zastosowanie:

• IΔn = 30 mA – ochrona przeciwporażeniowa. Obowiązkowy w łazienkach, kuchniach, na zewnątrz, wszędzie tam gdzie jest ryzyko kontaktu z wodą lub ziemią.
• IΔn = 300 mA – ochrona przeciwpożarowa. Chroni przed pożarami wywołanymi przez upływy izolacji. Montowany jako główny RCD dla całej rozdzielnicy.

Zawsze staraj się montować dwa lub więcej RCD w rozdzielnicy. Podziel obwody na grupy. Wtedy awaria jednego RCD nie pozbawia prądu całego mieszkania. Optymalne: jeden RCD dla kuchni i łazienki, drugi dla reszty mieszkania.

Ochronniki przepięciowe SPD – ochrona przed piorunem i przepięciami sieciowymi

SPD (Surge Protective Device) ogranicza przepięcia do bezpiecznego poziomu, przekierowując energię przepięcia do uziemienia. Montowany w rozdzielnicy lub jako przedłużacze z filtrem przepięciowym.

Klasy SPD:

• Klasa I (Typ 1) – montaż w rozdzielnicy głównej, przy wejściu do budynku. Chroni przed bezpośrednim uderzeniem pioruna.
• Klasa II (Typ 2) – montaż w rozdzielnicy mieszkaniowej. Chroni przed przepięciami indukowanymi (pośrednie uderzenie pioruna, manewry sieci). Zalecany wszędzie.
• Klasa III (Typ 3) – przedłużacze i gniazda z filtrem. Ostatnia linia ochrony dla wrażliwego sprzętu.

Regularne przeglądy i pomiary ochronne

Norma PN-HD 60364-6 określa wymagania dotyczące przeglądów instalacji elektrycznych. Dla budynków mieszkalnych zalecany jest przegląd co 5 lat. W praktyce przy instalacjach starszych niż 20 lat najlepiej co 3 lata. Dla bezpieczeństwa instalacji elektrycznej warto zainwestować w aparat, który wykrywa zawczasu problemy z instalacją - w detektory iskrzenia AFDD.
Przykład ze zlecenia jako ciekawostka:

Wezwanie do domu jednorodzinnego po zapachu spalenizny z rozdzielnicy. Właściciel zainwestował kilkadziesiąt tysięcy w AGD, ale rozdzielnica miała oryginalne bezpieczniki topikowe z lat 80. Jeden z bezpieczników po prostu "spłynął" zamiast zadziałać błyskawicznie – kabel do kuchni był czarny na odcinku 40 cm za ścianą. Pomiar rezystancji izolacji: 0,08 MΩ w kilku miejscach (norma wymaga 0,5 MΩ). Instalacja kwalifikowała się do pilnej wymiany. Wymiana rozdzielnicy z MCB i RCD: 1800 zł. Pożar w starym drewnianym domu mógł kosztować nieporównywalnie więcej.

Najczęściej zadawane pytania o zwarcie elektryczne - FAQ

Czy zwarcie jest niebezpieczne?

Zwarcie samo w sobie jest zjawiskiem elektrycznym. Niebezpieczne są jego skutki, gdy zawiedzie ochrona. W prawidłowo zaprojektowanej i konserwowanej instalacji z aktualnymi zabezpieczeniami (MCB, RCD, SPD) zwarcie zakończy się wyskoczeniem wyłącznika i ewentualną naprawą w miejscu usterki. Realnie niebezpieczne jest zwarcie w starej instalacji bez RCD, z bezpiecznikami topikowymi lub ze zwymiarowanymi "na wyrost" bezpiecznikami.

Dla człowieka bezpośrednio dotykającego miejsca zwarcia niebezpieczna jest temperatura łuku elektrycznego i prąd przepływający przez ciało. Prąd zaledwie 50 mA przepływający przez serce może być śmiertelny. Stąd wymaganie stosowania RCD 30 mA. Przy I < 30 mA ryzyko zatrzymania serca jest minimalne.

Ile kosztuje naprawa skutków zwarcia elektrycznego?

Koszt naprawy zależy od zakresu uszkodzeń i czy zwarcie było nagłe czy narastało latami.

Orientacyjny cennik:

Instalacja elektryczna w Twoim domu powinna działać niezauważalnie przez lata. Jeśli daje o sobie znać posłuchaj jej sygnałów zanim posłuchasz strażaków.

Patryk Berliński - ElektroTechniczni.pl Właściciel firmy ElektroTechniczni i aktywny członek Stowarzyszenia Elektryków Polskich (SEP) - oddział Warszawski. Prowadzi szkolenia dla elektryków oraz osób pracujących przy instalacjach i urządzeniach elektroenergetycznych. Doświadczenie zdobywał m.in. w Polskich Sieciach Elektroenergetycznych (PSE) oraz Tramwajach Warszawskich (TW). Firma ElektroTechniczni posiada certyfikat ISO 9001:2015 na usługi szkoleniowe, potwierdzający najwyższe standardy jakości świadczonych szkoleń i usług.
