Stabilizator napięcia to urządzenie, które utrzymuje napięcie wyjściowe na stałym, określonym poziomie, niezależnie od zmian napięcia wejściowego lub zmiennego obciążenia odbiorników. Jest to kluczowy element wielu systemów zasilania – od elektroniki użytkowej, przez instalacje domowe, aż po przemysłowe układy automatyki.

Spis treści:

1. Do czego służy stabilizator napięcia?
2. Jak zbudowany jest stabilizator napięcia?
3. Jak działa stabilizator napięcia?
4. Jakie są rodzaje stabilizatorów napięcia?
5. Jak obliczyć współczynnik stabilizacji napięcia?
6. Stabilizator napięcia do domu
7. FAQ – Najczęściej zadawane pytania o stabilizatory napięcia

Do czego służy stabilizator napięcia?

Jego głównym zadaniem jest kompensacja wahań napięcia – zarówno spadków, jak i wzrostów – w taki sposób, aby napięcie wyjściowe pozostawało możliwie stałe.

Dzięki temu zasilane urządzenia pracują bez zakłóceń, co znacząco wydłuża ich żywotność i zwiększa bezpieczeństwo eksploatacji.

Stabilizator napięcia pełni niezwykle istotną rolę w ochronie urządzeń elektrycznych i elektronicznych przed skutkami niestabilnego napięcia zasilającego.

Gdzie są stosowane stabilizatory napięcia?

Stabilizatory napięcia są powszechnie stosowane w:

• systemach automatyki przemysłowej,
• serwerowniach i centrach danych,
• instalacjach domowych (szczególnie w rejonach z niestabilnym zasilaniem),
• laboratoriach elektronicznych i medycznych,
• systemach audiowizualnych i RTV.

Chronią one m.in. zasilacze, komputery, systemy alarmowe, sprzęt laboratoryjny i medyczny, a także zaawansowaną elektronikę sterującą.

Jakie funkcje spełnia stabilizator napięcia?

Stabilizator napięcia spełnia kilka podstawowych funkcji:

• utrzymanie stałego napięcia wyjściowego – niezależnie od zmian napięcia sieciowego lub zmiennego obciążenia,
• zabezpieczenie przed przepięciami i spadkami napięcia – które mogą uszkodzić delikatne układy elektroniczne,
• poprawa jakości zasilania – szczególnie istotna w precyzyjnych układach pomiarowych i automatyce,
• ochrona danych i ciągłości pracy – stabilne napięcie minimalizuje ryzyko restartów i uszkodzeń sprzętu.

W zależności od zastosowania wybiera się różne typy stabilizatorów – liniowe, impulsowe, przemysłowe czy domowe – o czym szerzej w dalszych częściach artykułu.

Jak zbudowany jest stabilizator napięcia?

Niezależnie od technologii, każdy stabilizator składa się z kilku podstawowych komponentów, które współpracują ze sobą w czasie rzeczywistym.

Typowy stabilizator napięcia zawiera:

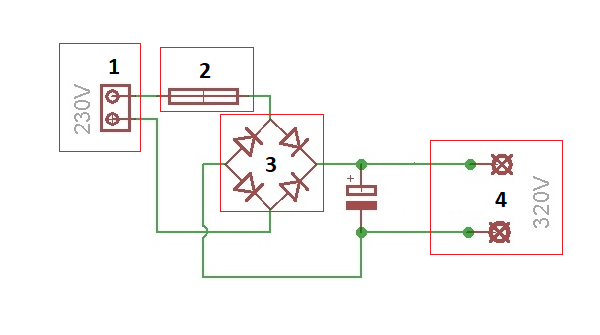

• układ wejściowy – przyjmuje zmienne napięcie zasilające i wstępnie je filtrujezaznaczony na rysunku numerem 1,
• elementy regulujące – odpowiedzialne za dostosowanie napięcia do wartości nominalnej. W zależności od typu stabilizatora mogą to być tranzystory (w stabilizatorach liniowych), przetwornice (w impulsowych) lub regulatory mechaniczne (w modelach elektromechanicznych)zaznaczony na rysunku numerem 3,
• elementy zabezpieczające – chronią urządzenie i odbiorniki przed zwarciem, przeciążeniem, przegrzaniem czy przepięciem (np. bezpieczniki, warystory, termistory) zaznaczony na rysunku numerem 2,
• układ wyjściowy – przekazuje ustabilizowane napięcie do odbiornika, zaznaczony na rysunku numerem 4.

Budowa różni się w zależności od typu:

• stabilizatory liniowe – prosta konstrukcja, idealna do zasilania układów elektronicznych o małej mocy, gdzie ważne jest niskie tętnienie i cicha praca,
• stabilizatory impulsowe – bardziej zaawansowane, kompaktowe i energooszczędne, sprawdzają się w aplikacjach wymagających większej sprawności i szerokiego zakresu napięć wejściowych.

Kiedy stosować stabilizator?

Zastosowanie stabilizatora napięcia jest wskazane w każdej sytuacji, gdy:

• napięcie zasilania często ulega wahaniom,
• pracujesz z wrażliwym sprzętem elektronicznym lub pomiarowym,
• zależy Ci na ciągłości działania systemu (np. serwery, monitoring, automatyka),
• mieszkasz lub działasz w rejonie ze słabą jakością zasilania,
• chcesz chronić instalację domową lub firmową przed skutkami przepięć i spadków napięcia.

Dowiedz się, czym jest i jak działa wyłącznik różnicowo-prądowy typu B z innego artykułu w naszej Strefie Wiedzy! Sprawdź!

Jak działa stabilizator napięcia?

Działanie stabilizatora napięcia opiera się na ciągłym monitorowaniu napięcia wejściowego i dynamicznym dostosowywaniu napięcia wyjściowego tak, aby utrzymać je na zadanym poziomie.

W praktyce oznacza to, że nawet jeśli napięcie w sieci spadnie poniżej lub wzrośnie powyżej normy – np. z 230 V do 190 V lub 260 V – stabilizator natychmiast reaguje i zapewnia odbiornikom stałe, bezpieczne napięcie (np. 230 V ±2%).

Kluczowe etapy działania stabilizatora:

1. Pomiar napięcia wejściowego – układ kontrolny cały czas monitoruje napięcie zasilania.
2. Porównanie z wartością odniesienia – jeśli napięcie różni się od wartości zadanej, aktywowany zostaje układ regulacyjny.
3. Korekta napięcia – urządzenie zwiększa lub zmniejsza napięcie wyjściowe w zależności od potrzeby:
   - w stabilizatorach liniowych – za pomocą zmiany rezystancji tranzystora regulacyjnego,
   - w stabilizatorach impulsowych – przez szybkie przełączanie tranzystorów i kontrolę szerokości impulsów (PWM),
   - w stabilizatorach elektromechanicznych – przez zmianę przełożeń transformatora autotransformującego.
4. Wyjście napięcia do odbiorników – po stabilizacji napięcie trafia do podłączonych urządzeń w bezpiecznej i niezakłóconej formie.

Reakcja w czasie rzeczywistym

Nowoczesne stabilizatory pracują niemal bez opóźnień – wykrywają zmiany w ułamkach sekundy i natychmiast dostosowują napięcie wyjściowe. Dzięki temu nawet w przypadku gwałtownych zmian w sieci zasilającej stabilizator zapobiega nagłym wyłączeniom, błędom działania lub uszkodzeniom sprzętu.

Efektywność działania zależy od technologii, szybkości układów sterujących oraz zakresu korekcji napięcia danego modelu. Dlatego wybór odpowiedniego typu stabilizatora ma kluczowe znaczenie, o czym więcej w kolejnej sekcji.

Poznaj działanie autotransformatora z innego artykułu w Strefie Wiedzy!

Jakie są rodzaje stabilizatorów napięcia?

Wyróżnia się dwie główne grupy:

• stabilizatory liniowe,
• stabilizatory impulsowe.

Każda z nich ma swoje zalety i wady, które należy rozważyć w zależności od konkretnego zastosowania w ramach aparatury zasilającej.

Stabilizatory liniowe

Stabilizatory liniowe to najprostszy typ układów stabilizujących napięcie. Działają na zasadzie tłumienia różnicy napięć za pomocą elementów aktywnych, takich jak tranzystory. Charakteryzują się bardzo niskim poziomem zakłóceń na wyjściu, dlatego świetnie nadają się do zasilania wrażliwej elektroniki analogowej i audio.

Ze stałym napięciem wyjściowym

To najczęściej spotykane stabilizatory liniowe – dostarczają jedno, konkretne napięcie (np. 5 V, 12 V, 24 V). Ich zaletą jest prostota i niska cena. Przykłady zastosowań to układy cyfrowe, zasilanie mikrokontrolerów, czujników.

Z regulowanym napięciem wyjściowym

Dają możliwość ustawienia napięcia wyjściowego w określonym zakresie (np. 1,2–37 V). Dzięki temu są bardzo uniwersalne i znajdują zastosowanie w urządzeniach serwisowych oraz prototypowych.

LDO – Low Dropout

To specjalna odmiana stabilizatorów liniowych, które działają już przy bardzo małej różnicy napięcia między wejściem a wyjściem (np. 0,3–0,7 V). Świetnie sprawdzają się w urządzeniach bateryjnych, gdzie napięcie zasilania szybko spada.

Z zabezpieczeniami

Nowoczesne stabilizatory liniowe wyposażone są w dodatkowe funkcje:

• zabezpieczenie przed przegrzaniem,
• zabezpieczenie nadprądowe,
• zabezpieczenie przeciwzwarciowe.

Dzięki temu mogą pracować niezawodnie w bardziej wymagających warunkach.

Stabilizatory impulsowe

Stabilizatory impulsowe to bardziej zaawansowane układy, które zamiast tłumić nadmiar napięcia – przekształcają je w sposób energooszczędny. Działają na podstawie szybkiego przełączania tranzystorów i wykorzystują cewki oraz kondensatory do magazynowania i filtracji energii.

Różne konfiguracje

Impulsowe stabilizatory napięcia występują w wielu wersjach:

• buck (obniżający) – zmniejsza napięcie wejściowe,
• boost (podwyższający) – zwiększa napięcie wejściowe,
• buck-boost – pozwala na podwyższanie lub obniżanie napięcia w zależności od potrzeb.

Układy sterujące

Impulsowe stabilizatory wykorzystują układy PWM (Pulse Width Modulation), które kontrolują szerokość impulsów przełączających tranzystory mocy. To one decydują o tym, jak efektywnie i precyzyjnie układ dostosowuje napięcie wyjściowe

Zalety stabilizatorów impulsowych:

• wysoka sprawność (80–95%),
• małe rozmiary przy dużej mocy,
• możliwość pracy w szerokim zakresie napięć.

Wady:

• większy poziom zakłóceń elektromagnetycznych (EMI),
• bardziej skomplikowana konstrukcja.

Do pogłębienia wiedzy na temat mocy, polecamy nasz inny artykuł: (Co to jest moc? Definicja, jednostka i wzór na moc).

Jak obliczyć współczynnik stabilizacji napięcia?

Współczynnik stabilizacji napięcia to miara skuteczności stabilizatora – określa, jak dobrze dane urządzenie utrzymuje napięcie wyjściowe na stałym poziomie mimo zmian napięcia wejściowego. Im niższa wartość współczynnika, tym lepsza stabilizacja, a co za tym idzie – większe bezpieczeństwo i niezawodność zasilanych urządzeń.

Definicja współczynnika stabilizacji

Wzór ogólny na współczynnik stabilizacji napięcia SvS_vSv​ (dla napięcia wyjściowego względem wejściowego):

S_v=∆U_WE/∆U_WY

gdzie:

• ∆U_WE – zmiana napięcia wejściowego,
• ∆U_WY ​– odpowiadająca zmiana napięcia wyjściowego.

Przykład:

Jeśli napięcie wejściowe zmienia się o 5 V, a napięcie wyjściowe zmienia się jedynie o 0,05 V, to:

S_v = 5/0,5 = 100

Oznacza to, że na każdą zmianę 5 V po stronie wejścia, napięcie wyjściowe zmienia się tylko o 0,05 V – bardzo dobry wynik.

Jak interpretować wynik?

• S_v > 100 – bardzo dobra stabilizacja (stosowana w układach precyzyjnych),
• S_v ≈ 50–100 – dobra stabilizacja (typowe stabilizatory liniowe),
• S_v < 50 – przeciętna stabilizacja (tańsze układy lub stabilizatory pod duże obciążenia).

Warto również znać pojęcie tętnień napięcia wyjściowego (ang. ripple), które dotyczy głównie stabilizatorów impulsowych – im niższe, tym lepsza jakość zasilania.

Stabilizator napięcia do domu

W warunkach domowych stabilizatory napięcia pełnią funkcję ochronną dla urządzeń codziennego użytku – od telewizorów i komputerów, po pralki, lodówki czy systemy grzewcze. Szczególnie w rejonach o niestabilnym zasilaniu lub narażonych na przepięcia (np. linie napowietrzne), stosowanie stabilizatora jest nie tylko korzystne, ale często wręcz niezbędne.

Dobór odpowiedniego stabilizatora zależy od:

• napięcia pracy urządzeń (12V, 24V, 230V),
• rodzaju odbiorników (wrażliwa elektronika, silniki, systemy automatyki),
• mocy całkowitej podłączonych urządzeń,
• rodzaju zasilania (jednofazowe czy trójfazowe).

Poniżej omawiamy najczęściej stosowane warianty:

Stabilizator napięcia 12V

Stosowany przede wszystkim w systemach niskonapięciowych:

• instalacje samochodowe i kamperowe,
• zasilanie kamer CCTV, routerów, oświetlenia LED,
• systemy alarmowe i automatyka domowa.

Zalety: małe rozmiary, niskie koszty, łatwość montażu.

Stabilizator napięcia 24V

Popularny w systemach przemysłowych i automatyce budynkowej, ale również:

• w nowoczesnych instalacjach LED,
• sterownikach PLC,
• napędach i czujnikach.

Jest często wykorzystywany w inteligentnych systemach zarządzania budynkiem (BMS).

Stabilizator napięcia 230V

Najczęściej wybierany do użytku domowego. Chroni:

• RTV, AGD, piece, pompy,
• sprzęt komputerowy i biurowy,
• systemy ogrzewania i automatyki.

Działa w pełni automatycznie i może być montowany zarówno na ścianie, jak i jako urządzenie wpinane bezpośrednio do gniazdka.

Stabilizator napięcia 3-fazowy

Stosowany w domach z instalacją trójfazową, warsztatach i małych firmach. Przeznaczony do ochrony:

• silników 3-fazowych (pompy, sprężarki, obrabiarki),
• rozbudowanych instalacji PV lub grzewczych,
• dużych urządzeń przemysłowych w gospodarstwie domowym.

Zapewnia symetryczną stabilizację wszystkich trzech faz – ważne zwłaszcza przy zasilaniu sprzętu wymagającego równego napięcia.

FAQ – Najczęściej zadawane pytania o stabilizatory napięcia

Zebraliśmy odpowiedzi na najczęstsze pytania, które pojawiają się wśród użytkowników rozważających zakup i montaż stabilizatora napięcia – zarówno do zastosowań domowych, jak i profesjonalnych.

Jak sprawdzić, czy stabilizator jest sprawny?

Najprostsza metoda to pomiar napięcia wyjściowego i porównanie go z wartością nominalną. Sprawny stabilizator powinien utrzymywać napięcie w zadanym zakresie tolerancji (np. 230V ±2%). W bardziej zaawansowanych modelach dostępne są wskaźniki LED, wyświetlacze LCD lub funkcje autodiagnostyczne. Stabilizator niesprawny może objawiać się spadkiem napięcia, przegrzaniem lub niestabilną pracą odbiorników.

Czy stabilizator napięcia zwiększa rachunki za prąd?

Nie – wręcz przeciwnie. W nowoczesnych instalacjach stabilizatory napięcia mogą zmniejszyć zużycie energii, ponieważ poprawiają jakość zasilania, eliminują straty mocy biernej i zapobiegają przeciążeniom. Modele impulsowe cechują się bardzo wysoką sprawnością energetyczną (powyżej 90%), co minimalizuje ich wpływ na rachunki.

Co to jest sprawność stabilizatora napięcia?

Sprawność stabilizatora to stosunek mocy oddanej na wyjściu do mocy pobranej z sieci. Wyraża się ją w procentach i zależy od typu urządzenia:

• stabilizatory liniowe – ok. 50–70% (część energii zamienia się w ciepło),
• stabilizatory impulsowe – 80–95% (znacznie bardziej efektywne),
• modele elektromechaniczne – zazwyczaj 90% i więcej.

Wysoka sprawność oznacza mniejsze straty, niższe koszty eksploatacji i mniej problemów z nagrzewaniem urządzenia.

Piotr Hałacz - mechatronikadlawszystkich.pl Magister inżynier automatyki z wieloletnim doświadczeniem, pasjonat mechatroniki i druku 3D. Specjalizuje się w projektowaniu maszyn oraz wdrażaniu zaawansowanych systemów automatyzacji. Z pasją dzieli się swoją wiedzą na temat nowych technologii i innowacyjnych rozwiązań technicznych, łącząc teorię z praktyką. Dzięki swoim projektom oraz działalności edukacyjnej inspiruje zarówno profesjonalistów, jak i amatorów do zgłębiania tajników mechatroniki i automatyki.
