Jakie pomiary elektryczne trzeba wykonać przy fotowoltaice?
Instalacja fotowoltaiczna to nie tylko zamontowane panele i podłączony falownik. Żeby mieć pewność, że system działa bezpiecznie i wydajnie trzeba go zmierzyć. W tym artykule omawiam wszystkie kluczowe pomiary elektryczne w instalacjach PV: co mierzymy, czym, kiedy i dlaczego.
Spis treści:
- Najważniejsze pomiary w instalacjach fotowoltaicznych
- Test polaryzacji – na czym polega?
- Czym wykonuje się pomiary elektryczne przy fotowoltaice?
- Jak wykonać pomiary instalacji PV?
- Kiedy przeprowadzać pomiary i monitoring PV?
- Jakie znaczenie ma pomiar elektryczny w systemach PV?
- FAQ – najczęściej zadawane pytania o pomiary w fotowoltaice
Najważniejsze pomiary w instalacjach fotowoltaicznych
Fotowoltaika rządzi się swoimi prawami. Mamy tu do czynienia z napięciami DC sięgającymi nawet 1000 V, prądami kilkudziesięciu amperów i specyficznymi zagrożeniami, których nie spotkasz w typowej instalacji budowlanej. Dlatego odbiory techniczne i pomiary eksploatacyjne instalacji PV wymagają nie tylko odpowiedniego sprzętu, ale też solidnej wiedzy o tym, co właściwie mierzymy i co wynik pomiaru oznacza w praktyce.
W skrócie, jakie pomiary wykonujemy przy fotowoltaice:
- pomiar prądu paneli fotowoltaicznych,
- kontrola inwertera,
- pomiar oporności izolacji,
- pomiary zabezpieczeń,
- pomiar skuteczności uziemienia,
- pomiar radiancji (nasłonecznienia),
- pomiar rezystancji falownika.
Pomiar prądu paneli fotowoltaicznych
Każdy string (szereg paneli) generuje prąd, który powinien mieścić się w ściśle określonych granicach podanych przez producenta. Jak przeprowadzić pomiar?
- Mierzymy prąd zwarcia (ISC) oraz prąd w punkcie maksymalnej mocy (IMPP). Prąd mierzymy za pomocą cęgów prądowych DC lub (co jest znacznie dokładniejsze) miernika z funkcją kreślenia charakterystyki prądowo-napięciowej.
- Wynik porównujemy z wartościami z karty katalogowej panelu, przeliczonymi na aktualne warunki nasłonecznienia (tzw. STC vs rzeczywiste warunki pracy).
Przykład z praktyki:
Miałem zlecenie sprawdzenia instalacji 10 kWp na dachu spadzistym, 4 stringi po 10 paneli. Jeden string wskazywał prąd niższy o ok. 18% od pozostałych. Okazało się, że jeden panel był podłączony odwrotnie (błąd polaryzacji) i zablokował pracę całego stringa. Bez pomiaru prądu na każdym stringu z osobna właściciel straciłby setki złotych rocznie i nie wiedziałby, dlaczego.
Kontrola inwertera
Falownik (inwerter) to serce każdej instalacji PV. Jego kontrola obejmuje:
- pomiar napięcia wyjściowego AC (powinno być zgodne z napięciem sieci: 230 V / 400 V ±10%),
- sprawdzenie parametrów pracy w komunikacji z siecią (funkcja anty-wyspowa),
- odczyt logów błędów i historii wydajności z wyświetlacza lub aplikacji monitorującej,
- pomiar temperatury obudowy podczas pracy pod obciążeniem.
Praktyczna porada:
Zawsze sprawdzaj logi falownika. Jeśli pojawia się błąd „insulation fault” lub „ground fault” nie odbieraj instalacji bez wyjaśnienia przyczyny. To najczęściej objaw uszkodzonego kabla DC lub wilgoci w „skrzynce stringowej”.

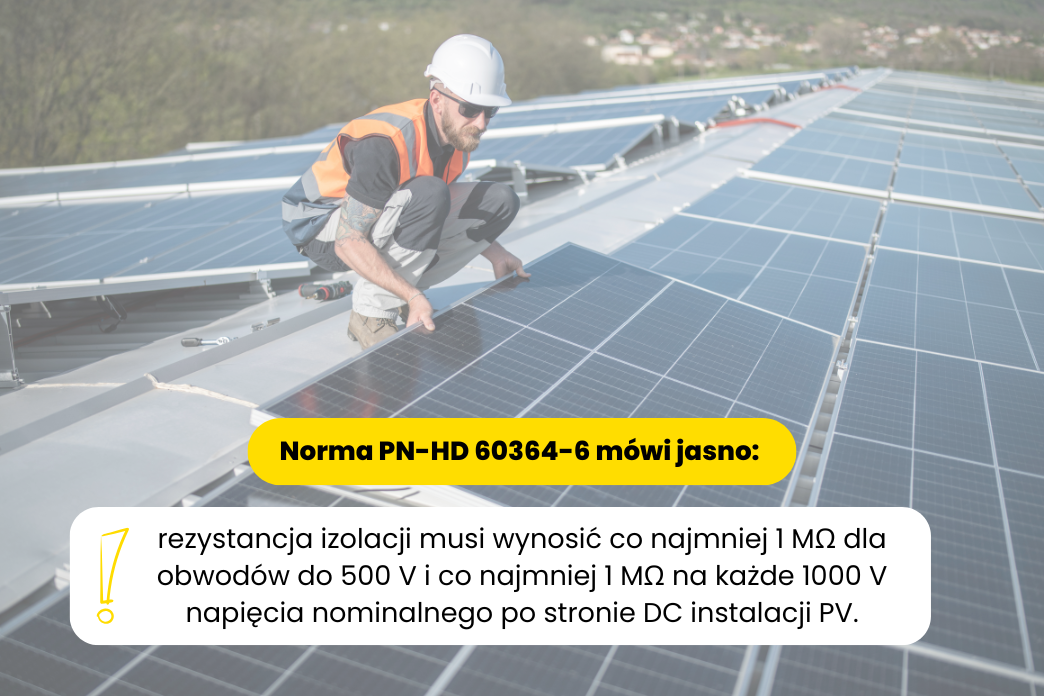

Pomiar oporności izolacji
To jeden z najważniejszych pomiarów w całej procedurze pomiarowej. Dotyczy zarówno strony DC (kable łączące panele), jak i strony AC (kable do rozdzielnicy). Pomiar wykonujemy miernikiem rezystancji izolacji (megaomomierzem), przykładając napięcie probiercze dla instalacji PV (Jak dobrać miernik rezystancji izolacji do pomiarów odbiorczych? - napisałem o tym osobny artykuł).
Praktyczna porada:
Przed pomiarem izolacji po stronie DC zawsze odłącz wejście DC falownika i zewrzyj ze sobą bieguny "+" i "–" w każdym stringu. Mierzysz wtedy izolację kabli względem ziemi (PE), a nie rezystancję samych paneli.
Pomiary zabezpieczeń
W ramach pomiarów zabezpieczeń sprawdzamy:
- prąd zadziałania bezpieczników stringowych,
- ciągłość przewodów ochronnych (PE),
- poprawność działania wyłącznika RCD po stronie AC (czas i prąd zadziałania).
Instalacja PV musi być wyposażona w zabezpieczenia zarówno po stronie DC (bezpieczniki lub tzw. wyłączniki stringowe), jak i po stronie AC (wyłącznik nadprądowy, wyłącznik różnicowoprądowy lub urządzenie do detekcji prądu różnicowego zgodnie z wymaganiami falownika).
Pomiar skuteczności uziemienia
Mierzymy rezystancję pętli uziemienia metodą trójprzewodową lub metodą cęgową (tam, gdzie nie ma możliwości rozłączenia uziomu). Ramy paneli, konstrukcja nośna, obudowa falownika to wszystko musi być skutecznie uziemione.
Wymagana rezystancja uziemienia zależy od lokalnych warunków glebowych, ale dla ochrony odgromowej i przepięciowej instalacji PV przyjmuje się powszechnie wartość R ≤ 10 Ω, a najlepiej poniżej 5 Ω (Pomiar rezystancji uziemienia - na czym polega?)

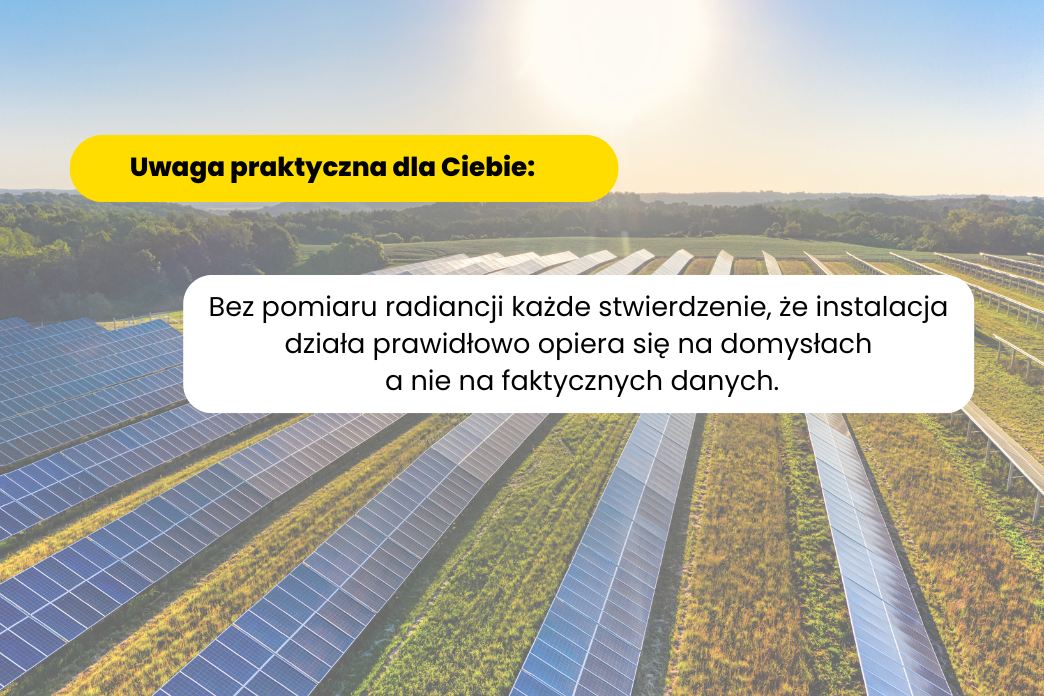

Pomiar radiancji (nasłonecznienia)
Do pełnej oceny wydajności instalacji potrzebujemy wiedzieć, ile energii słonecznej docierało do paneli w momencie pomiaru. Służy do tego piranometr lub miernik nasłonecznienia. Wynik w W/m² pozwala przeliczyć rzeczywistą moc instalacji na warunki STC (1000 W/m², 25°C) i porównać ją z mocą nominalną z projektu.
Pomiar rezystancji falownika
Część producentów falowników (m.in. SMA, Fronius, Huawei) wymaga weryfikacji rezystancji izolacji wewnętrznej falownika przed pierwszym uruchomieniem. Pomiar wykonuje się zgodnie z dokumentacją techniczną urządzenia, zazwyczaj po stronie DC przy odłączonych stringach. Wynik musi być zgodny z wartościami podanymi przez producenta (zwykle > 1 MΩ).
Test polaryzacji – na czym polega?
Polega na sprawdzeniu, czy biegun dodatni (+) i ujemny (–) każdego stringa jest prawidłowo oznaczony i podłączony zgodnie z projektem. Test polaryzacji to jeden z pierwszych pomiarów, jaki wykonuję zanim w ogóle podłączę kable do falownika.
Do wykonania testu wystarczy dobry multimetr z funkcją pomiaru napięcia DC. Mierzymy napięcie na każdej parze kabli wychodzących ze skrzynki” stringowej”. Wynik powinien być:
- dodatni — gdy "+" jest na plusie a "–" na minusie (polaryzacja prawidłowa),
- ujemny — gdy polaryzacja jest odwrócona (błąd podłączenia).
Napięcie DC na stringu przy słonecznym dniu może wynosić 300–700 V w zależności od konfiguracji. Miernik musi być przystosowany do takich wartości (kategoria pomiarowa minimum CAT III 1000 V).
Praktyczna porada:Zdarzyło mi się przejąć instalację po innej ekipie. Dwa z czterech stringów miały odwróconą polaryzację, ktoś pomylił kolor kabli. Falownik sam wykrył błąd i nie pozwolił się uruchomić, ale gdyby był starszego typu bez tej ochrony przepadłby cały inwerter. Weryfikacja polaryzacji to błahostka jednak kosztująca inwestora kilka tyś. w przypadku uszkodzenia.
Czym wykonuje się pomiary elektryczne przy fotowoltaice?
W praktyce do pełnej weryfikacji instalacji PV wykorzystuje się zestaw kilku urządzeń: miernik instalacji (AC), miernik PV (DC) oraz cęgi prądowe. Ważne jest, aby wszystkie przyrządy były przystosowane do pracy z wysokimi napięciami stałymi, które w instalacjach fotowoltaicznych mogą sięgać nawet 1000 V lub więcej.
Szczegółowo zebrałem to w tabeli poniżej:
| Przyrząd | Do czego służy | Minimalna klasa |
|---|---|---|
| Multimetr DC/AC | Napięcie, polaryzacja, prąd (z cęgami) | CAT III 1000 V |
| Megaomomierz (insulation tester) | Rezystancja izolacji kabli DC i AC | 500 V / 1000 V DC |
| Miernik rezystancji uziemienia | Skuteczność uziomu, ciągłość PE | Metoda 3-przewodowa |
| Cęgi prądowe DC | Prąd stringa (ISC, IMPP) | DC True RMS |
| Miernik nasłonecznienia | Radiancja do przeliczenia wydajności | ± 5% |
| Tester RCD | Prąd i czas zadziałania wyłącznika różnicowego | IEC 61008/61009 |
Polecam jednak do wykonywania pomiarów tzw. kombajn pomiarowy np. od firmy Sonel. Jest to dużo lepsze rozwiązanie w jednym urządzeniu niż kilka mierników osobnych.
- Do podstawowych pomiarów po stronie AC (instalacja budynku) stosuje się mierniki wielofunkcyjne, np. Sonel MPI-520. Umożliwiają one pomiar rezystancji izolacji, impedancji pętli zwarcia, ciągłości przewodów oraz testy RCD.
- Po stronie DC instalacji fotowoltaicznej używa się dedykowanych mierników PV, takich jak Sonel PVM-1021 lub Sonel PVM-1530. Pozwalają one mierzyć napięcie i prąd stringów, rezystancję izolacji po stronie DC oraz sprawdzać parametry pracy paneli, w tym charakterystykę prądowo-napięciową.
- Dodatkowo stosuje się mierniki cęgowe, np. Sonel CMP-400, które umożliwiają bezpieczny pomiar prądu bez rozłączania obwodu, zarówno po stronie AC, jak i DC (w zależności od modelu).
Stworzyłem osobne zestawienie multimetrów, dostępnych na TIM. Polecam sprawdzić: Ranking multimetrów - TOP 10 najlepszych multimetrów dla instalatora.
Jak wykonać pomiary instalacji PV?
Pomiary instalacji fotowoltaicznej wykonuje się w określonej kolejności, nie przypadkowej. Schemat działania na zleceniu wygląda tak:
- Wizja lokalna i weryfikacja dokumentacji — schemat elektryczny, karty katalogowe paneli i falownika, projekt instalacji odgromowej.
- Oględziny wizualne — stan kabli DC, zaciski, uszczelnienia, montaż konstrukcji, czy nie ma mechanicznych uszkodzeń paneli.
- Test polaryzacji — na wszystkich stringach przed podłączeniem do falownika.
- Pomiar napięcia DC na każdym stringu — porównanie z wartością obliczoną na podstawie kart katalogowych i aktualnej temperatury.
- Pomiar prądu stringów — przy dobrym nasłonecznieniu (> 600 W/m²).
- Pomiar rezystancji izolacji — kable DC z odłączonym falownikiem, następnie kable AC z odłączoną rozdzielnicą.
- Pomiar ciągłości PE i uziemienia — ramy, konstrukcja, obudowa falownika.
- Pierwsze uruchomienie falownika i kontrola parametrów AC — napięcie, częstotliwość, prąd wyjściowy, logi błędów.
- Test wyłącznika RCD po stronie AC.
- Dokumentacja pomiarowa — protokół z wszystkimi wynikami.
Jak często wykonywać pomiary instalacji fotowoltaicznych?
Odbiór po zakończeniu montażu to obowiązek. Ale co dalej? Zalecana częstotliwość pomiarów eksploatacyjnych zależy od środowiska pracy instalacji:
| Typ instalacji | Zalecana częstotliwość pomiarów |
|---|---|
| Instalacja dom jednorodzinny | Co 3–5 lat lub po zdarzeniu pogodowym (grad, wichura) |
| Instalacja na obiekcie usługowym / komercyjnym | Co 1–2 lata (często wymagane przez ubezpieczyciela) |
| Farma fotowoltaiczna (> 50 kWp) | Raz w roku + monitoring online na bieżąco |
| Po naprawie lub wymianie elementów | Zawsze, niezależnie od harmonogramu |
Kiedy przeprowadzać pomiary i monitoring PV?
Nie wszystkie pomiary wykonuje się w dowolnym momencie. Część wymaga konkretnych warunków:
Pomiary prądu i napięcia DC — najlepiej przy nasłonecznieniu powyżej 600 W/m², czyli w słoneczne południe. Przy zachmurzeniu wyniki będą znacznie zaniżone i trudno je odnieść do wartości katalogowych.
Pomiar rezystancji izolacji — można wykonać w każdych warunkach atmosferycznych, ale nie po intensywnym deszczu. Mokre kable i złącza dają fałszywe zaniżone wyniki izolacji. Poczekaj minimum kilka godzin po opadach.
Pomiar uziemienia — unikaj suchego, mrozem skutego gruntu. Rezystancja może być wtedy kilkukrotnie wyższa niż w normalnych warunkach. Idealny moment to wiosna lub jesień przy wilgotnym gruncie.
Monitoring instalacji powinien działać ciągle np. przez internet lub sieć lokalną. Falowniki większości producentów oferują aplikacje mobilne z podglądem bieżącej produkcji i alarmami błędów. To nie zastępuje okresowych pomiarów, ale pozwala szybko wyłapać problem: np. nagłe zmniejszenie produkcji o 15–20% może oznaczać zacienienie, zabrudzenie paneli lub usterkę jednego stringa.
Jakie znaczenie ma pomiar elektryczny w systemach PV?
Fotowoltaika to długoterminowa inwestycja — typowy czas zwrotu to 7–12 lat przy 25-letniej gwarancji producenta na panele. W tym czasie instalacja będzie pracować praktycznie bez nadzoru, codziennie generując prąd i narażając się na zmienne warunki atmosferyczne.
Pomiary elektryczne to jedyna obiektywna metoda oceny stanu instalacji. Nie "na oko", nie "bo falownik pokazuje produkcję" — ale twarda liczba: napięcie, prąd, rezystancja izolacji, czas zadziałania zabezpieczenia. Bez pomiarów działamy w ciemno.
Z perspektywy instalatora: to Ty bierzesz odpowiedzialność za oddawaną instalację. Twoje uprawnienia SEP i podpis na protokole oznaczają, że instalacja jest bezpieczna i działa zgodnie z projektem. Brak protokołu lub pominięcie pomiarów to nie tylko ryzyko zawodowe — to realne zagrożenie dla użytkownika budynku.
Z perspektywy właściciela: pomiary to gwarancja, że inwestycja pracuje na maksimum swoich możliwości i że w razie awarii lub pożaru nie będzie problemu z odszkodowaniem od ubezpieczyciela.
FAQ – najczęściej zadawane pytania o pomiary w fotowoltaice
Czy pomiar instalacji fotowoltaicznej jest obowiązkowy?
Tak. Zgodnie z normą PN-HD 60364-6 każda nowa instalacja elektryczna, w tym fotowoltaiczna, musi przejść odbiór techniczny z dokumentacją pomiarową przed oddaniem do użytku. Bez protokołu odbioru instalacja formalnie nie powinna być włączona do sieci, a jej ubezpieczenie może być nieważne w przypadku szkody.
Kto może zrobić pomiar instalacji PV?
Pomiary instalacji fotowoltaicznej może wykonywać wyłącznie osoba posiadająca potocznie nazywane „uprawnienia SEP” w zakresie eksploatacji (E) z wpisem kontrolno-pomiarowym. „Podpisać protokół” może tylko osoba z zakresu dozoru z wpisem kontrolno-pomiarowym. W przypadku dużych instalacji (> 1 kWp podłączonych do sieci) wymagane jest też odpowiednie uprawnienie budowlane lub certyfikat OZE.
