Data publikacji: 13.09.2018

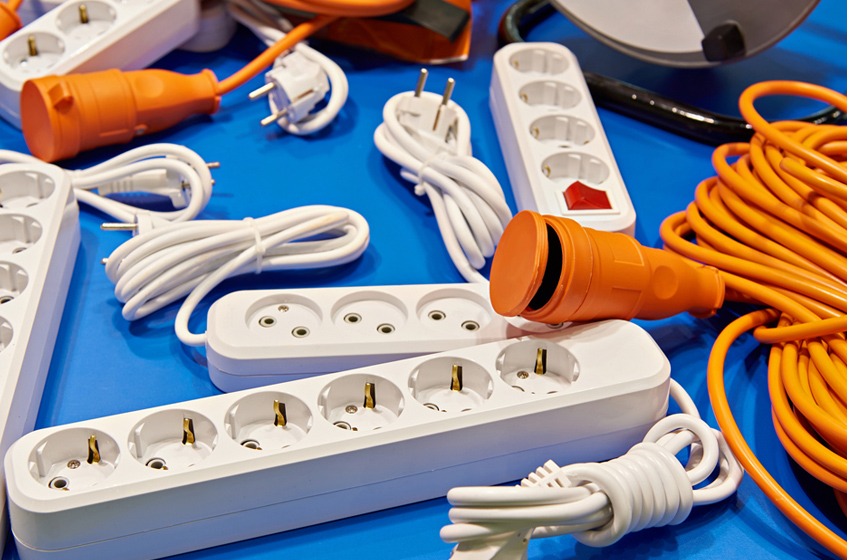

W poszukiwaniu najlepszego przedłużacza

Podpis zdjęcia
Wrzesień to czas wzmożonej aktywności, a wraz z nią wzrasta zapotrzebowanie na energię elektryczną. Bardzo często przewody zasilające nasze urządzenia są po prostu zbyt krótkie i niewygodne - w związku z tym istnieje konieczność zastosowania odpowiedniego przedłużacza.
linia
Zobaczmy, jakie cechy określają przedłużacz oraz jakie mają praktyczne uzasadnienie.
  1. Długość przedłużacza
  2. Przewidywalne długotrwałe maksymalne obciążenie przedłużacza w W lub A
  3. Warunki pracy przedłużacza czyli gdzie będzie użytkowany (warsztat, przemysł, dom, hotel, itp.)
  4. Ilość żył
  5. Rodzaj wtyku lub gniazda (napięcie, prąd, rodzaj uziemienia, IP, EX - strefa zagrożenia wybuchem)
  6. Warunki szczególne, czyli sprawdzamy, czy przedłużacz będzie szczególnie narażony na:
    - Uszkodzenia mechaniczne np. tarcie, najechanie itp.
    - Działanie substancji chemicznych
    - Skręcanie wzdłuż własnej osi
    - Rozciąganie czyli zwisanie na dłuższych odcinkach np. z rusztowań
    - Częste zginanie
Podpis zdjęcia
Długość i przewidywane obciążenie przedłużacza będzie miało duży wpływ na średnicę żył.

Zbyt mała średnica żył spowoduje znaczne spadki napięcia na przedłużaczu, które mogą zakłócić pracę podłączonego urządzenia. Drugim, dość ważnym zagrożeniem jest grzanie się źle dobranych do obciążenia żył, które w skrajnym przypadku doprowadzić może do pożaru.

Przy długich przedłużaczach warto rozważyć zakup przedłużacza na bębnie. Takie rozwiązanie znacznie ułatwia transport, oraz przechowywanie. Należy pamiętać, aby przedłużacz bębnowy zawsze w całości rozwinąć przed użytkowaniem, w przeciwnym razie grozi to przegrzaniem izolacji oraz doprowadzić może do zniszczenia przedłużacza.

Ilość żył ma decydujący wpływ czy będzie to przedłużacz popularnie zwany siłowym a więc: czterożyłowy lub pięciożyłowy, czy jednofazowy a więc dwu żyłowy lub trój żyłowy? Oczywiście istnieją też inne mniej popularne rozwiązania.

Podpis zdjęcia

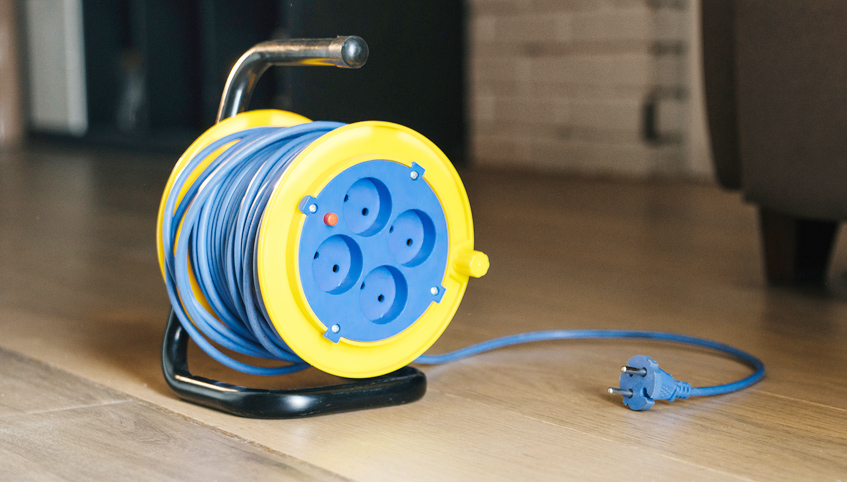

Podpis zdjęciaBęben w przedłużaczu to rozwiązanie które znacznie ułatwia transport oraz przechowywanie.
Rodzaj wtyku lub gniazda jest równie ważnym elementem i możemy je podzielić ze względu na:
  1. Obciążenie czyli prąd - najbardziej popularne w wykonaniu „siłowym” 400V 16A; 32A; 63A; 125A
  2. Stopień ochrony przed wodą i ciałami stałymi IP – najbardziej popularne to: IP20; IP44; IP54; IP67; IP68
  3. Napięcie znamionowe 20-25V; 40-50V; 100-130V; 200-250V; 380-480V; 500-690V
  4. Odporność na udary mechaniczne oznaczane jako IK01 do IK10 Popularnie zwana wandalo odpornością
  5. Materiał z jakiego jest wykonana wtyczka lub gniazdo, ma to duży wpływ na odporność produktu na związki chemiczne takie jak tłuszcze, sole, benzyny kwasy, glikol, chlor, amoniak, alkohole, wodorotlenki, oleje, itd.
  6. Ochrona przeciw porażeniowa PE lub PEN:
    - W gniazdach i wtyczkach jednofazowych. Jaki jest rodzaj ochrony przeciwporażeniowej? Najbardziej popularne to: Bolec, Schuko, UNI-Schuko

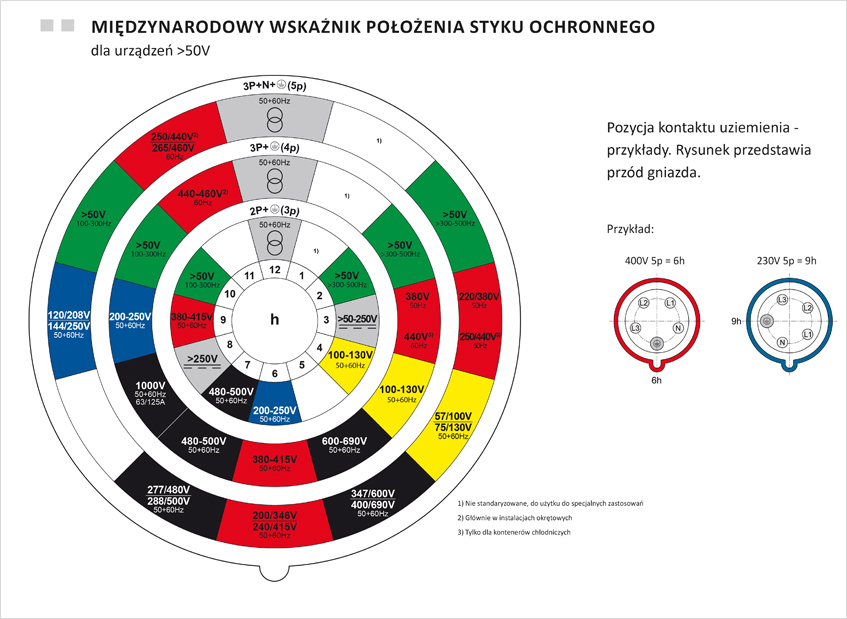

    - W gniazdach „siłowych” 400V na „której godzinie” jest umieszczony styk ochronny
Podpis zdjęcia
Rozciąganie, a szczególnie zwisanie z dużych wysokości – to szczególnie groźne zjawisko o którym mało kto pamięta.

Standardowe przewody przeznaczone są do leżenia na podłożu. W takich warunkach przedłużacz nie jest narażony na rozciąganie. Sytuacja zmienia się jeśli np. 50m przedłużacz będziemy używać na wysokim rusztowaniu. Wiemy, że każdy metr przewodu ma określoną wagę, luźno zwisający przewód na odcinku kilkunastu metrów ma na tyle znaczna wagę, że długotrwałe użytkowanie może doprowadzić do uszkodzenia izolacji, a w skrajnym przypadku do urwania. Mówiąc o przedłużaczu musimy również pamiętać o gnieździe lub wtyczce w której przewód jest osadzony. To miejsce jest szczególnie narażone na wyrywanie i naciąganie. Przy takich wymaganiach stosuje się specjalne rozwiązania.

Skręcanie – wzdłuż własnej osi. To zjawisko można zmniejszyć stosując np. przedłużacz spiralny .

Warunki pracy – wybierając przedłużacz poza wtyczką i gniazdem należy zastanowić się z jakimi warunkami pracy będzie spotykać się przewód.


Jeśli wymagana będzie duża elastyczność, to można rozważyć przewody w izolacji gumowej np. H05RR-F popularnie zwanym OW. Jeśli elastyczność może być przeciętna, pomyślmy o izolacji polwinitowej H05VV-F popularnie zwanym OWY, lub o innym tworzywie.
Wybierając przedłużacz warto zwrócić uwagę na mechaniczną wytrzymałość izolacji

Do mieszkania zastosujemy przewód H03VV-F (OMY):

  1. do przydomowego warsztatu o umiarkowanym użytkowaniu można zastosować przewód H05RR-F (OW)
  2. do warsztatu przemysłowego o dużym natężeniu ruchu zalecany jest przewód o mocniejszej izolacji np. H07RN-F (OnPD)
Podpis zdjęcia

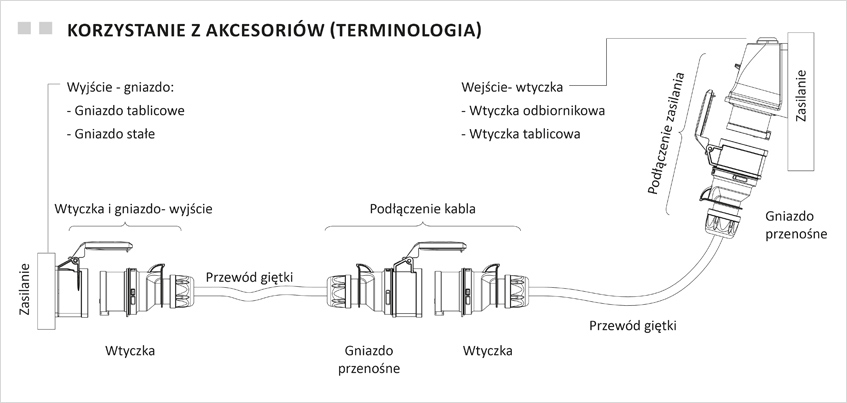

Podpis zdjęciaPrzykład przedłużacza 400V może posłużyć do omówienia nazewnictwa poszczególnych elementów.
Wczytywanie produktów










CIEKAWOSTKA: Jak widać, odpowiedni dobór przedłużacza do potrzeb nie jest rzeczą prostą. Decydując się na długi przedłużacz o wytrzymałej izolacji na uszkodzenia mechaniczne i grubych żyłach, musimy liczyć się z znacznym ciężarem, co utrudnia przenoszenie i transport. Wybierając przedłużacz o tej samej długości, ale o dużo mniejszym obciążeniu i mniejszych wytrzymałościach mechanicznych izolacji znacznie zmniejszamy ciężar ale tracą na tym parametry elektryczne.

Przedstawione zagadnienie doboru przedłużacza, a więc: przewodu, gniazda i wtyku do odpowiedniego zastosowania zostało omówione skrótowo na dużym stopniu ogólności. Zainteresowane osoby odsyłamy do poradników i kart katalogowych producentów gniazd i wtyków np. PCE, BALS, oraz przewodów: Lapp-Kabel, Bitner, Telefonika.
