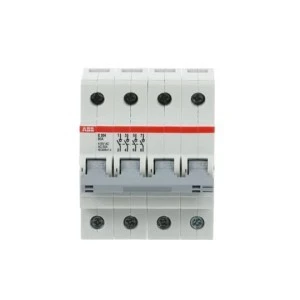

Rozłącznik modułowy 80A 4P E204/80G 2CDE284001R1080
Rozłącznik modułowy E204/80G 4P to 4-biegunowe urządzenie do rozłączania obwodów i sterowania obciążeniami w instalacjach elektrycznych; przeznaczony do montażu w tablicach rozdzielczych i pracy w sieciach niskiego napięcia.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 80 A
- Maksymalne znamionowe napięcie pracy Ue AC: 400 V
- Liczba biegunów: 4 (4P)
- Stopień ochrony części czołowej: IP10
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe (zaciski śrubowe)
- Element przełączający: dźwignia (ręczna obsługa)
- Wersja standardowa bez styków pomocniczych (0 styków); opcjonalnie możliwość dodania do 3 styków pomocniczych
- Brak mechanizmu ryglującego, brak wbudowanego napędu silnikowego i opcjonalnego wyzwalacza napięciowego
- Możliwość szybkiego demontażu bez rozbierania szyny montażowej
- Budowa: kompletne urządzenie w obudowie; wymiary: szer. 70 mm × wys. 85 mm × gł. 69 mm
- Przeznaczony do instalacji w tablicach rozdzielczych; nieodpowiedni do montażu płaskiego ani montażu czołowego
- Funkcje specjalne: może pełnić rolę rozłącznika głównego; nie jest przeznaczony do zastosowań jako wyłącznik awaryjny ani rozłącznik bezpieczeństwa/serwisowy
- Standardy projektowe (stosowanie): zgodność z wymaganiami norm EN 60947-3 i EN 60669-1
Zastosowanie produktu
- Jako rozłącznik główny w tablicach rozdzielczych i szafach sterowniczych do rozdziału i odłączania obwodów
- Do ręcznego sterowania i izolacji obciążeń w instalacjach przemysłowych i komercyjnych
- Do zastosowań wymagających szybkiego demontażu urządzenia bez demontażu szyny montażowej (ułatwienie konserwacji)
- Nie stosować jako wyłącznik awaryjny, rozłącznik bezpieczeństwa ani jako rozłącznik serwisowy tam, gdzie wymagane są dodatkowe cechy (ryglowanie, napęd, wyzwalacze)
