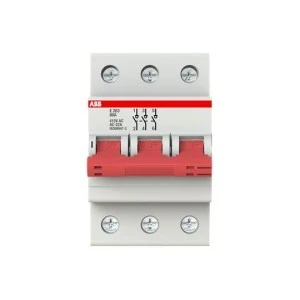

Rozłącznik modułowy 80A 3P E203/80G 2CDE283001R1080
Rozłącznik modułowy E203/80G to trójpolowe urządzenie do przełączania i izolacji obwodów niskiego napięcia, przeznaczone do zabudowy w tablicach rozdzielczych; zaprojektowany jako rozłącznik główny dla instalacji do 80 A przy 400 V AC.
Cechy techniczne
- Zgodność z normami EN 60947-3 i EN 60669-1; produkt spełnia wymagania Rozporządzenia UE 2023/988 dotyczące informacji o bezpieczeństwie dla rynku polskiego.
- Znamionowy prąd ciągły Iu: 80 A; liczba biegunów: 3; maksymalne znamionowe napięcie pracy Ue AC: 400 V.
- Element przełączający: dźwignia; stopień ochrony części czołowej: IP10; konstrukcja: kompletne urządzenie w obudowie.
- Przyłącze obwodu głównego: połączenie śrubowe; śruby montażowe z główką wpustową umożliwiają montaż i demontaż.
- Możliwość szybkiego usunięcia bez demontażu szyny zbiorczej; zawiera brzeg do systemu etykietowania ILS.
- Domyślnie bez styków pomocniczych; obsługuje do 3 styków pomocniczych typu S2C-H6R (opcjonalnie).
- Brak wbudowanego mechanizmu ryglującego i wbudowanego napędu silnikowego; urządzenie blokujące dostępne jako akcesorium.
- Wymiary: 85 × 69 × 70 mm (szer. × wys. × gł.); masa netto: 0,29 kg.
- Komponenty zgodne z dyrektywami RoHS i REACH; produkt oferowany z usługą recyklingu.
Zastosowanie produktu
- Jako rozłącznik główny w tablicach rozdzielczych dla instalacji budynkowych i przemysłowych do 80 A.
- Do izolacji i odłączania obwodów zasilających podczas prac serwisowych i konserwacyjnych.
- W rozdzielniach i panelach sterowniczych jako element kontroli zasilania linii i odbiorników (możliwość dołączenia styków pomocniczych i urządzenia blokującego).
- Nie stosować jako wyłącznik awaryjny ani rozłącznik bezpieczeństwa; nie jest przystosowany do montażu płaskiego ani do montażu czołowego wymagającego specjalnych otworów.
