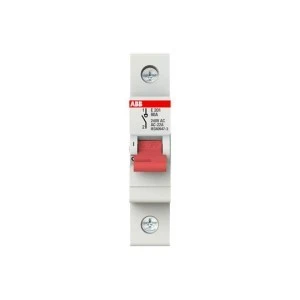

Rozłącznik modułowy 80A 1P E201/80G 2CDE281001R1080
Rozłącznik modułowy E201/80G to jednofazowy izolator o znamionowym prądzie ciągłym 80 A przeznaczony do stosowania w rozdzielnicach i instalacjach jednofazowych. Urządzenie umożliwia zdalne sterowanie obciążeniami oraz pełni funkcję rozłącznika głównego w układach do 230 V AC.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 80 A
- Liczba biegunów: 1 (1P)
- Maksymalne znamionowe napięcie pracy Ue AC: 230 V
- Stopień ochrony części czołowej: IP10
- Temperatura pracy: -25 °C do +55 °C
- Wymiary (S × W × G): 85 × 69 × 70 mm; masa netto: 0,095 kg
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; wkręty o głowicy wpuszczonej/do płaskiego śrubokręta
- Element przełączający: dźwignia; konstrukcja jako kompletne urządzenie w obudowie
- Możliwość dołączenia do trzech styków pomocniczych S2C-H6R (fabrycznie brak styków pomocniczych — 0 zwiernych, 0 rozwiernych, 0 przełącznych)
- Przeznaczony do montażu w tablicach rozdzielczych; nieodpowiedni do montażu płaskiego ani do montażu czołowego
- Brak mechanizmu ryglującego; brak wbudowanego napędu silnikowego oraz opcji napędu/wyzwalacza napięciowego
- Umożliwia demontaż bez konieczności rozbierania szyny zbiorczej
Zastosowanie produktu
- Jako rozłącznik główny w jedno- i wieloodgałęzieniowych instalacjach jednofazowych do 80 A
- W rozdzielnicach i panelach sterowniczych do izolowania obwodów podczas prac konserwacyjnych
- Do zdalnego sterowania obciążeniami w instalacjach przemysłowych i budynkowych
- W układach wymagających sygnalizacji pozycji rozłącznika po zastosowaniu dodatkowych styków pomocniczych
