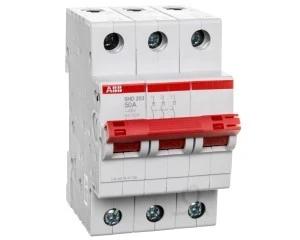

Rozłącznik modułowy 50A 3P SHD203/50 2CDD273111R0050
Rozłącznik modułowy 3-biegunowy SHD203/50 (ozn. 2CDD273111R0050) przeznaczony do rozłączania i izolacji obwodów niskiego napięcia w instalacjach trójfazowych. Urządzenie stosuje się jako rozłącznik główny w rozdzielnicach, szafach sterowniczych oraz instalacjach przemysłowych i budynkowych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 50 A, liczba biegunów: 3
- Maksymalne znamionowe napięcie pracy Ue AC: do 440 V (maks. wskazane w dokumentacji 436 V AC)
- Kategoria użytkowania: AC-22A / DC-21A (zastosowania rozłączające i izolacyjne)
- Stopień ochrony części czołowej: IP20; stopień zanieczyszczenia: 3
- Element przełączający: dźwignia; materiał aktywatora: grupa izolacyjna II, kolor czerwony
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Liczba styków pomocniczych zwiernych: 0; rozwiernych: 0; przełącznych: 0
- Wykonanie: kompletne urządzenie w obudowie przystosowane do montażu w tablicach rozdzielczych
- Zakres temperatur pracy: -25°C do +55°C; przechowywanie: -40°C do +70°C
- Trwałość mechaniczna: 20 000 cykli; trwałość elektryczna: do 10 000 cykli
- Wymiary: wysokość 85 mm, głębokość 69 mm, szerokość 52,5 mm
- Norma techniczna: IEC/EN 60947-3 (wykonanie zgodne z wymaganiami dla rozłączników niskiego napięcia)
- Kraj pochodzenia: Bułgaria
Zastosowanie produktu
- Jako rozłącznik główny w rozdzielnicach i tablicach rozdzielczych dla obwodów trójfazowych do 50 A
- Izolacja sekcji obwodów do prac konserwacyjnych i serwisowych
- Stosowanie w szafach sterowniczych oraz instalacjach przemysłowych i budynkowych wymagających rozłączania obwodów
- Zastosowania wymagające połączeń śrubowych i mechanicznej trwałości przy częstych operacjach łączeniowych
