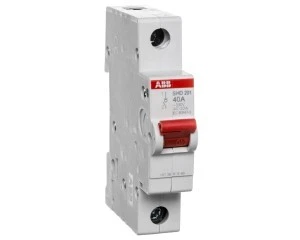

Rozłącznik modułowy 40A 1P SHD201/40 2CDD271111R0040
Jednobiegunowy rozłącznik modułowy SHD201/40 o znamionowym prądzie ciągłym 40 A przeznaczony do rozłączania i izolacji obwodów niskiego napięcia; konstrukcja do montażu na szynie DIN, stosowany w rozdzielnicach oraz jako rozłącznik główny.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 40 A
- Liczba biegunów: 1 (jednobiegunowy)
- Maksymalne znamionowe napięcie pracy Ue AC: 250 V
- Stopień ochrony części czołowej: IP20
- Zakres temperatur pracy: -25 °C do +55 °C
- Przekrój przewodów przy złączu: 0,75–25 mm² (z lewej strony złączy)
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Element przełączający: dźwignia (ręczne odłączanie)
- Brak styków pomocniczych: 0 (brak styków zwiernych, rozwiernych i przełącznych)
- Budowa: kompletne urządzenie w obudowie; montaż na szynie DIN
- Wymiary: 85 × 69 × 17,5 mm
- Zgodność z normą: IEC/EN 60947-3 (wyposażenie do zastosowań rozłączających)
- Materiał obudowy / grupa izolacji: grupa I
Zastosowanie produktu
- Jako rozłącznik główny w rozdzielnicach elektrycznych budynków mieszkalnych, komercyjnych i obiektów przemysłowych
- Izolacja obwodów przed pracami konserwacyjnymi i serwisowymi
- Sterowanie i rozłączanie obwodów pomocniczych oraz obwodów o napięciu do 250 V AC
- Integracja w szafach rozdzielczych i panelach sterowniczych montowanych na szynie DIN
