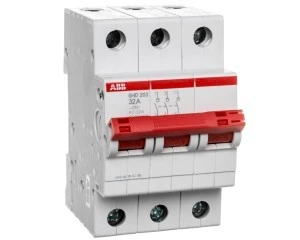

Rozłącznik modułowy 32A 3P SHD203/32 2CDD273111R0032
Rozłącznik modułowy SHD203/32 to 3-biegunowy przełącznik odłączający o znamionowym prądzie 32 A, przeznaczony do instalacji w rozdzielnicach i jako rozłącznik główny. Urządzenie występuje w kompletnym obudowie montowanej na szynie DIN i obsługiwane za pomocą dźwigni.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 32 A; liczba biegunów: 3.
- Maksymalne znamionowe napięcie pracy Ue AC: do 440 V.
- Stopień ochrony części czołowej: IP20.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe; obsługa przewodów elastycznych 0,75–16 mm², przewodów sztywnych do 25 mm².
- Rodzaj elementu przełączającego: dźwignia; urządzenie może pełnić funkcję rozłącznika głównego.
- Liczba styków pomocniczych: zwiernych 0, rozwiernych 0, przełącznych 0.
- Norma odniesienia: zgodność z IEC/EN 60947-3.
- Warunki środowiskowe: temperatura pracy od -25 °C do +55 °C, przechowywania od -40 °C do +70 °C.
- Wytrzymałość mechaniczna: do 20 000 cykli.
- Wymiary: 85 × 69 × 17,5 mm; masa około 0,225 kg; montaż na szynie DIN w dowolnej pozycji.
- Budowa urządzenia: kompletne urządzenie w obudowie, przystosowane do instalacji w tablicach rozdzielczych.
Zastosowanie produktu
- Instalacje rozdzielcze i tablice rozdzielcze w budownictwie mieszkaniowym i przemysłowym.
- Funkcja rozłącznika głównego w obwodach zasilających grupy odbiorników.
- Zastosowania w instalacjach maszyn i urządzeń wymagających odłączania zasilania poprzez dźwignię.
- Aplikacje wymagające montażu na szynie DIN i połączeń śrubowych z przewodami elastycznymi lub sztywnymi w podanych przekrojach.
