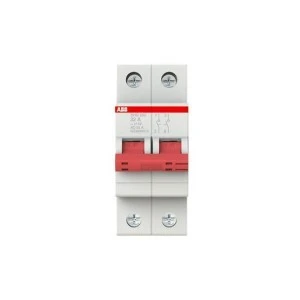

Rozłącznik modułowy 32A 2P SHD202/32 2CDD272111R0032
Rozłącznik modułowy SHD202/32 to dwubiegunowy wyłącznik odłączający o prądzie znamionowym 32 A, przeznaczony do systemów niskiego napięcia AC. Urządzenie zapewnia funkcję odłączania i zamykania obwodów w rozdzielnicach modułowych oraz aplikacjach przemysłowych i budynkowych.
Cechy techniczne
- Prąd znamionowy: 32 A; liczba biegunów: 2P.
- Napięcie robocze: do 415 V AC; kompatybilny z systemami 240/415 V AC.
- Wytrzymałość zwarciowa: 10 kA (wartość stosowana w typowych instalacjach zgodnie z dokumentacją serii SHD200).
- Stopień ochrony: IP20; montaż modułowy na szynie DIN, szerokość: 2 moduły.
- Wymiary: 85 mm (szer.) × 69 mm (głębokość/montaż); głębokość wbudowania: 69 mm; masa netto: 0,15 kg.
- Złącza: zaciski z klatką (cage clamp) dla przewodów sztywnych i giętkich; trwałe oznakowanie laserowe.
- Funkcje mechaniczne: możliwość blokady zamkiem, odporność na wibracje i wstrząsy; konstrukcja umożliwia recykling zgodnie z wytycznymi producenta.
- Zgodność techniczna: konstrukcja serii SHD200 zgodna z wymaganiami norm EN 60947-1 oraz EN 60947-3; spełnia wymogi środowiskowe RoHS i REACH.
- Przeznaczenie: odłącznik przełącznikowy do izolacji i rozłączania obwodów w instalacjach niskiego napięcia.
Zastosowanie produktu
- Rozdzielnice modułowe i tablice dystrybucyjne w budynkach mieszkalnych, komercyjnych i przemysłowych.
- Izolacja obwodów przy pracach serwisowych i konserwacyjnych; zabezpieczanie obwodów pomocniczych.
- Systemy zasilania maszyn i napędów niskiego napięcia, gdzie wymagane jest niezawodne odłączanie dwóch przewodów fazowych.
- Instalacje wymagające blokady zamka i trwałego oznakowania komponentów dla ułatwienia identyfikacji i bezpieczeństwa eksploatacji.
