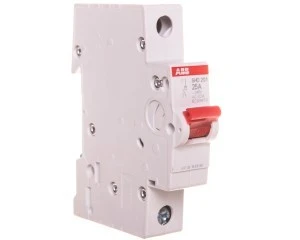

Rozłącznik modułowy 25A 1P SHD201/25 2CDD271111R0025
Rozłącznik modułowy jednofazowy SHD201/25 o znamionowym prądzie 25 A, przeznaczony do funkcji odłączania i izolacji obwodów jednofazowych; stosowany jako rozłącznik główny montowany na szynie DIN w instalacjach przemysłowych i szafach sterowniczych.
Cechy techniczne
- Typ: rozłącznik 1-biegunowy (1P), znamionowy prąd In = 25 A.
- Maksymalne znamionowe napięcie pracy Ue AC: 750 V.
- Zdolność zwarciowa: 10 kA.
- Zakres temperatur pracy: -25 °C do +55 °C.
- Stopień ochrony części czołowej: IP20; materiały izolacyjne: grupa II.
- Przyłącze obwodu głównego: połączenie śrubowe (obsługa przewodów giętkich i sztywnych).
- Montaż: na szynie DIN; budowa: urządzenie mocowane na stałe.
- Element przełączający: dźwignia; oznaczenia przycisków; możliwość blokady dźwigni (brak zintegrowanego mechanizmu ryglującego).
- Styków pomocniczych: brak (zwierne 0, rozwierne 0, przełączne 0).
- Brak wbudowanego napędu silnikowego oraz opcjonalnych wyzwalaczy napięciowych.
- Przeznaczony jako rozłącznik główny; nie jest klasyfikowany jako wyłącznik awaryjny ani rozłącznik bezpieczeństwa.
- Zgodność z wymaganiami norm eksploatacyjnych IEC/EN 60947-3.
Zastosowanie produktu
- Odłączanie i izolacja obwodów jednofazowych o In 25 A w instalacjach przemysłowych.
- Wyłącznik główny do szaf sterowniczych i maszynowych z montażem na szynie DIN.
- Izolacja zasilania przy pracach konserwacyjnych i serwisowych (blokowalna dźwignia).
- Zabezpieczenie obwodów pomocniczych i linii zasilających urządzenia jednofazowe.
