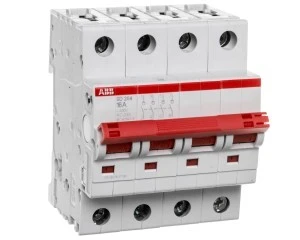

Rozłącznik modułowy 16A 4P SD204/16 2CDD284101R0016
Rozłącznik modułowy SD204/16 to 4-polowy wyłącznik rozłączający o znamionowym prądzie 16 A, przeznaczony do montażu na standardowej szynie DIN. Urządzenie służy do bezpiecznego rozłączania i izolacji obwodów niskiego napięcia w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 16 A
- Liczba biegunów: 4 (rozłącznik 4P)
- Maksymalne napięcie robocze: do 462 V AC
- Montaż: szyna DIN (standardowy montaż modułowy)
- Przyłącze obwodu głównego: połączenie śrubowe; przekrój przewodów do 35 mm²
- Element przełączający: dźwignia z wskaźnikiem pozycji kontaktu ON/OFF
- Zakres temperatury pracy: -25 °C do +55 °C
- Stopień ochrony przed dostępem do części niebezpiecznych: IP20 (część czołowa)
- Wytrzymałość: 20 000 cykli elektrycznych (AC) oraz 20 000 cykli mechanicznych
- Materiały: elementy izolacyjne z grupy I i II
- Budowa: kompletne urządzenie w obudowie, możliwość współpracy z akcesoriami montażowymi
- Możliwość użycia jako rozłącznik główny w instalacjach niskiego napięcia
Zastosowanie produktu
- Rozdzielnice i szafy rozdzielcze — separacja obwodów i funkcja rozłącznika głównego
- Panele sterownicze i maszyny przemysłowe — izolacja obwodów serwisowych i bezpieczeństwo konserwacji
- Instalacje zasilania pomocniczego i obwody pomocnicze w instalacjach niskiego napięcia
- Systemy fotowoltaiczne i konwersji energii — jako element rozłączający przed urządzeniami ochronnymi
- Aplikacje budowlane i przemysłowe wymagające modułowego montażu na szynie DIN
