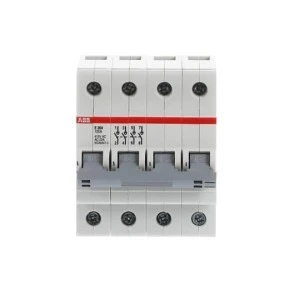

Rozłącznik modułowy 125A 4P E204/125G 2CDE284001R1125
Rozłącznik modułowy E204/125G to 4-polowy izolator przeznaczony do rozłączania obwodów niskiego napięcia; stosowany jako rozłącznik główny w rozdzielnicach przemysłowych i budynkowych celem bezpiecznego odłączenia zasilania podczas prac eksploatacyjnych i konserwacyjnych.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 125 A
- Liczba biegunów: 4 (4P), przeznaczony do rozłączania układów trójfazowych
- Maksymalne znamionowe napięcie pracy Ue AC: 400 V
- Stopień ochrony części czołowej: IP10
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe
- Rodzaj elementu przełączającego: dźwignia; pełni funkcję rozłącznika głównego
- Liczba styków pomocniczych w wersji bazowej: 0 (możliwość dobudowy do 3 styków pomocniczych)
- Brak wbudowanego napędu silnikowego, opcjonalnego napędu ani wyzwalacza napięciowego
- Budowa: kompletne urządzenie w obudowie, możliwość szybkiego demontażu bez konieczności zdejmowania szyny zbiorczej
- Wymiary (S × W × G): 70 × 85 × 69 mm; masa netto: 0,39 kg
- Zgodność konstrukcyjna z normami dotyczącymi rozłączników modułowych (np. EN 60947-3, EN 60669-1) i przeznaczenie do zastosowań w instalacjach niskiego napięcia
- Funkcjonalne ograniczenia: nie jest przystosowany jako wyłącznik awaryjny, rozłącznik bezpieczeństwa ani rozłącznik serwisowy z blokadą mechaniczną w standardzie
Zastosowanie produktu
- Jako rozłącznik główny w szafach rozdzielczych i panelach sterowniczych dla instalacji budynków i zakładów przemysłowych
- Do izolacji obwodów trójfazowych podczas prac konserwacyjnych i serwisowych
- W instalacjach wymagających modułowych rozwiązań montowanych na prowadnicach do rozdzielnic
- Możliwość rozbudowy o styki pomocnicze do integracji sygnalizacji pozycji lub sterowania obwodami pomocniczymi
- Niezalecany do zastosowań wymagających funkcji awaryjnego wyłączenia lub certyfikowanego rozłącznika bezpieczeństwa
