Rozłącznik modułowy 125A 3P E203/125G 2CDE283001R1125

Rozłącznik modułowy 125A 3P E203/125G 2CDE283001R1125

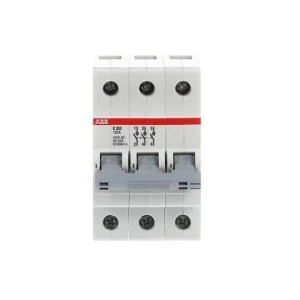

Rozłącznik modułowy E203/125G to trójpolowy rozłącznik główny przeznaczony do odłączania i izolacji obwodów trójfazowych o znamionowym prądzie ciągłym 125 A; stosowany w rozdzielnicach instalacji budynkowych i przemysłowych do bezpiecznego odłączania zasilania przy pracach serwisowych.

Cechy techniczne

• Znamionowy prąd ciągły Iu: 125 A; liczba biegunów: 3.
• Maksymalne znamionowe napięcie pracy Ue AC: 400 V.
• Stopień ochrony części czołowej: IP10.
• Rodzaj przyłącza obwodu głównego: połączenie śrubowe (wkręty mocujące z gniazdem Pozidrive).
• Element przełączający: dźwignia; urządzenie pełni funkcję rozłącznika głównego (nie jest wyłącznikiem awaryjnym ani rozłącznikiem bezpieczeństwa).
• Domyślnie bez styków pomocniczych (0 styków zwiernych/rozwiernych/przełącznych); możliwość podłączenia do 3 dodatkowych styków pomocniczych.
• Brak mechanizmu ryglującego, brak wbudowanego napędu silnikowego oraz bez opcjonalnego napędu/wyzwalacza napięciowego.
• Budowa: kompletne urządzenie w obudowie, możliwość szybkiego usunięcia bez demontażu szyny zbiorczej; zintegrowana krawędź do etykietowania.
• Wymiary (S × W × G): 85 × 69 × 70 mm; masa: 0,29 kg.
• Zgodność z odpowiednimi normami stosowanymi dla rozłączników i aparatury niskiego napięcia (m.in. EN 60947-3, EN 60669-1) oraz deklarowana zgodność z wymaganiami ograniczania substancji niebezpiecznych (RoHS, REACH).
• Odpowiedni do montażu w tablicach rozdzielczych; nie jest przystosowany do montażu płaskiego, montażu czołowego 4-otwory ani montażu czołowego centralnie.

Zastosowanie produktu

• Jako rozłącznik główny w rozdzielnicach budynków mieszkalnych, komercyjnych i obiektów przemysłowych.
• Izolacja obwodów trójfazowych do 125 A podczas prac konserwacyjnych i serwisowych.
• Stosowanie w instalacjach rozdzielczych i modułowych systemach dystrybucji energii, gdzie wymagane jest odłączanie zasilania bez demontażu szyny zbiorczej.
• Możliwość integracji z systemami monitoringu pozycji przez podłączenie dodatkowych styków pomocniczych (opcjonalnie).
• Niezalecane jako wyłącznik awaryjny ani rozłącznik bezpieczeństwa — nie posiada funkcji specyficznych dla tych zastosowań.
