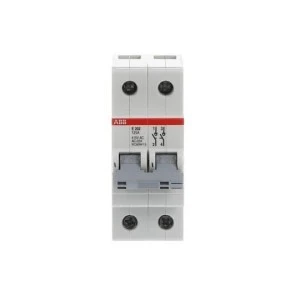

Rozłącznik modułowy 125A 2P E202/125G 2CDE282001R1125
Rozłącznik modułowy E202/125G to 2-biegunowe urządzenie do odłączania obwodów prądu zmiennego, przeznaczone do stosowania jako rozłącznik główny w instalacjach rozdzielczych i tablicach elektrycznych. Konstrukcja umożliwia ręczną obsługę dźwignią oraz szybki demontaż bez rozłączania szyny zasilającej.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 125 A; liczba biegunów: 2.
- Maksymalne znamionowe napięcie pracy Ue AC: 400 V.
- Typ przyłącza obwodu głównego: połączenie śrubowe; śruby z wkładem Pozidrive 2.
- Element przełączający: dźwignia; pełni funkcję rozłącznika głównego (nie jest wyłącznikiem awaryjnym ani rozłącznikiem bezpieczeństwa).
- Stopień ochrony części czołowej: IP10.
- Brak wbudowanego napędu silnikowego i mechanizmu ryglującego; brak styków pomocniczych w wersji podstawowej (0/0/0), możliwość dołączenia do 3 dodatkowych styków pomocniczych.
- Budowa: kompletne urządzenie w obudowie przeznaczone do montażu w tablicach rozdzielczych; nieprawidłowy do montażu płaskiego ani czołowego centralnie.
- Wymiary: szer. 85 mm × wys. 69 mm × gł. 70 mm; masa: 0,19 kg.
- Warunki pracy: temperatura eksploatacji od -25 °C do +55 °C; temperatura przechowywania od -40 °C do +70 °C.
- Dodatkowe cechy użytkowe: szybki demontaż bez rozkładania szyny zasilającej, zintegrowany brzeg do systemu etykietowania ILS oraz możliwość zastosowania akcesoryjnego urządzenia blokującego; oferowana usługa zwrotu do recyklingu.
Zastosowanie produktu
- Jako rozłącznik główny w tablicach rozdzielczych w instalacjach mieszkaniowych i przemysłowych.
- Do odłączania i izolowania obwodów zasilających urządzenia i sekcje rozdzielnic podczas prac serwisowych.
- W obwodach sterowania i rozdziału energii, gdzie wymagany jest ręczny rozłącznik 2-biegunowy o prądzie do 125 A.
- W aplikacjach, gdzie istotne są proste połączenia śrubowe, możliwość doposażenia w styki pomocnicze oraz szybki demontaż modułu bez ingerencji w szynę zbiorczą.
