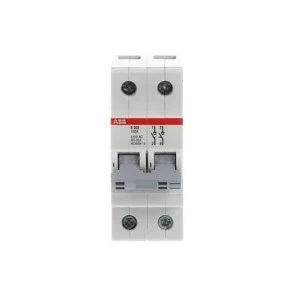

Rozłącznik modułowy 100A 2P E202/100G 2CDE282001R1100
Dwubiegunowy rozłącznik modułowy przeznaczony do odłączania i sterowania obciążeniem w instalacjach niskiego napięcia; urządzenie montowane w tablicach rozdzielczych jako rozłącznik główny dla obwodów do 100 A.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 100 A
- Liczba biegunów: 2 (2P)
- Maksymalne znamionowe napięcie pracy Ue (AC): 400 V
- Zdolność zwarciowa: 25 kA
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe (wkręty zatrzaskowe z główką wpuszczoną)
- Stopień ochrony części czołowej: IP10
- Element przełączający: dźwignia; konstrukcja: kompletne urządzenie w obudowie
- Brak styków pomocniczych fabrycznie; możliwe doposażenie do 3 styków pomocniczych serii S2C-H6R
- Temperatura pracy: od -25 do +55 °C
- Waga netto: 0,19 kg
- Funkcje użytkowe: krawędź do etykietowania; możliwość zablokowania przełączenia (zaczep zabezpieczający przed nieautoryzowanym włączeniem/wyłączeniem)
- Brak wbudowanego napędu silnikowego, wyzwalacza napięciowego i zintegrowanego mechanizmu ryglującego
- Zgodność ze standardami stosowanymi w układach niskiego napięcia (m.in. EN 60947-3, EN 60669-1)
- Umożliwia szybką wymianę bez demontażu szyny montażowej
Zastosowanie produktu
- Jako rozłącznik główny w rozdzielnicach niskiego napięcia (przemysł, budownictwo komercyjne)
- Do izolacji sekcji obwodów i odłączania zasilania przed pracami eksploatacyjnymi i konserwacyjnymi (nie jest przystosowany jako wyłącznik awaryjny)
- W rozbudowach i modernizacjach rozdzielnic — szybka wymiana modułów bez demontażu szyny
- W aplikacjach wymagających doposażenia w styki pomocnicze dla sygnalizacji stanu rozłącznika (po montażu styków S2C-H6R)
