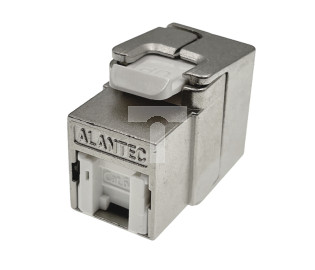

Beznarzędziowe, ekranowane (STP), wysokiej klasy moduły transmisyjne typu Keystone Jack, kategorii 6A (10Gb). Przeznaczone do zabudowy gniazd abonenckich jak i pól krosowych w instalacjach wewnętrznych, sieci teleinformatycznych, w miejscach zagrożonych oddziaływaniem zakłóceń elektromagnetycznych. Parametry transmisyjne zostały przetestowane w niezależnym labolatorium badawczym INTERTEK (USA), co zostało potwierdzone odpowiednim dokumentem.
Technologia beznarzędziowej terminacji gniazda pozwala na zmontowanie, bez konieczności użycia specjalnych narzędzi, całego toru transmisyjnego. Proces instalacyjny jest szybki i komfortowy (wg naszych doświadczeń zarobienie takich gniazd zajmuje 1/3 czasu standardowego wykonania opartego o system narzędziowy). Bez użycia narzędza, moduły terminuje się poprzez jeden ruch zamykający obudowę modułu na kablu, co powoduje zarobienie wszystkich 8 żył kabla jednocześnie na złączu IDC. Ta metoda gwarantuje zakończenie wszystkich żył kabla z tą samą siłą docisku. Wedle upodobań instalatora gniazda można terminować również narzędziem.
Dzięki zastosowaniu specjalnych, uniwersalnych mocowań gniazda można montować w dowolnych elementach takich jak: puste panele krosowe, puszki naścienne, podłogowe itp.
WAŻNA zaleta KONSTRUKCYJNA: wpięcie wtyków telefonicznych RJ11, RJ12 nie powoduje uszkodzenia gniazda, specjalna konstrukcja powoduje, że piny złącza nie ulegają odkształceniom.
Rodzaj gwarancji
- 25 letnia gwarancja systemowa
OGÓLNE |
Kategoria |
6A |
Klasa |
EA (norma 500MHz) o rozszerzonej charakterystyce do 650 MHz / 10 Gb/s |
Ekran |
tak |
Rodzaj |
beznarzędziowy |
KORPUS |
Materiał |
Odlew cynkowy, spełniający wymogi EMC zgodnie z EN 55022 |
GNIAZDO |
Trwałość wg norm |
> 750 cykli |
Trwałość wg badań |
> 1000 cykli |
Materiał styków |
fosforobrąz |
Powłoka styków |
50 μcalowa (1.27 µm) warstwa złota na 40 μcalowej warstwie niklu |
Siła docisku styków |
100 g na styk |
Siła rozłączania |
50N przez 60s |
ZŁĄCZE SZCZELINOWE |
Sekwencja |
568A/B |
Materiał noży |
fosforobrąz ze 100 μcalowa warstwą cyny |
Przyjmuje przewody drut/linka |
22-26AWG / gwarancja 20 cykli reterminacji |
Korpus |
plastik odporny na ogień, zgodny z UL 94 V-0 |
PŁYTKA PCB |
Materiał |
laminat FR4 o grubości 1,6 mm |
PARAMETRY ELEKTRYCZNE |
Maks. wartość prądu |
1,5 A |
Rezystancja izolacji |
500 MΩ @ 100 Vdc |
Odporność napięciowa |
1000 Vac RMS @60Hz przez 60s |
Rezystancja styków |
20 mΩ |
Rezystancja noży IDC |
2,5 mΩ |
ZASILANIE POE |
Rodzaj |
PoE, PoE+ / 802.3 at typ 2 |
ZAKRES TEMPERATUR |
Składowania |
-40oC do +70oC |
Pracy |
-10oC do +60oC |
WILGOTNOŚĆ |
Maksymalnie |
93% |
