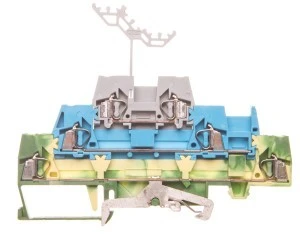

Złączka trzypiętrowa PE / L / L 2,5mm2 zolto-zielona / niebieska / szara 280-547
Trzypiętrowy blok zaciskowy typu PE/L/L przeznaczony do montażu na szynie DIN 35 mm, umożliwiający rozdział przewodów ochronnych i fazowych. Stosowany w rozdzielnicach, panelach sterowniczych oraz instalacjach maszynowych wymagających kompaktowego prowadzenia trzech potencjałów.
Cechy techniczne
- Numer wyrobu: 280-547; konstrukcja trzypiętrowa z 3 potencjałami i 6 zaciskami (2 zaciski na poziom).
- Prąd znamionowy: 20 A; napięcie znamionowe izolacji: 500 V.
- Zakres przyłączanych przewodów (miedzianych): 0,08–2,5 mm? (przewód jednolity, linkowy bez tulejek i wielożyłowy).
- Rodzaj połączenia: zacisk sprężynowy, pozycja połączenia od góry (wejście od czoła).
- Wymiary: szerokość rastra 5 mm, wysokość przy montażu 76,5 mm, długość/głębokość 103 mm.
- Materiał izolacyjny: poliamid (tworzywo termoplastyczne, PA66), klasa palności UL94 V0; obciążenie ogniowe 0,279 MJ.
- Kolorystyka: żółto-zielony (PE) / niebieski / szary; funkcja PEN: tak.
- Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca.
Zastosowanie produktu
- Bloki rozdzielcze w szafach sterowniczych i rozdzielnicach przemysłowych — separacja potencjałów PE i fazowych.
- Szybkie przyłączenia przewodów miedzianych od czoła w instalacjach maszynowych i automatyki.
- Stosowanie tam, gdzie wymagana jest kompaktowa zabudowa trzech potencjałów na szynie DIN 35 mm.
- Rozwiązanie dla instalacji wymagających funkcji PEN oraz uporządkowanego prowadzenia przewodów ochronnych i fazowych.
