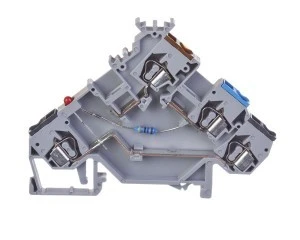

Złączka szynowa z LED do czujnikow PNP 2,5mm2 szara 280-560/281-434
Złączka szynowa z diodą LED przeznaczona do monitorowania i przyłączenia czujników PNP w instalacjach 24 V DC; element w technologii zacisku sprężynowego, stosowany w rozdzielnicach i szafach sterowniczych.
Cechy techniczne
- Numer wyrobu: 280-560 / 281-434; wskaźnik stanu: dioda LED czerwona, 24 V DC.
- Pobór prądu przez LED: 4,8 mA; prąd znamionowy In: 20 A.
- Sposób połączenia: zacisk sprężynowy, pozycja połączenia: z góry.
- Przekrój przyłączanego przewodu: 0,08–2,5 mm? (przewód jednodrutowy, linkowy oraz wielożyłowy bez tulejek zgodnie z danymi producenta).
- Szerokość/rozmiar rastra: 5 mm; liczba poziomów: 1; liczba zacisków na poziom: 2; wewnętrzne piętra zmostkowane: nie.
- Wymiary: szerokość 5 mm, wysokość przy najniższym montażu 55,5 mm, głębokość 80 mm.
- Materiał izolacyjny: tworzywo termoplastyczne (poliamid); kolor obudowy: szary.
- Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca: tak.
Zastosowanie
- Przyłączenie i monitorowanie czujników z wyjściem PNP w systemach automatyki przemysłowej.
- Wykorzystanie w szafach sterowniczych i rozdzielnicach do zapewnienia wizualnej sygnalizacji stanu linii czujnikowych.
- Połączenia sygnałowe 24 V DC do sterowników PLC, elementów wykonawczych i modułów wejść/wyjść.
- Instalacje maszynowe, aplikacje transportowe i linie produkcyjne wymagające kompaktowych złączek z wskaźnikiem stanu.
