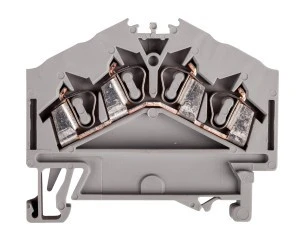

Złączka szynowa 4-przewodowa 2,5mm2 szara 280-646
Złączka przelotowa WAGO 280-646 przeznaczona do łączenia przewodów miedzianych o przekroju do 2,5 mm?; stosowana w rozdzielnicach i szafach sterowniczych jako element montowany na szynie DIN 35 mm.
- Typ: złączka przelotowa 4?zaciskowa, nr katalogowy 280?646.
- Parametry elektryczne: napięcie znamionowe 800 V, prąd znamionowy In 24 A.
- Zakres przewodów: miedziane 0,08–2,5 mm? (jednodrutowe oraz linkowe z końcówką tulejkową i bez niej).
- Połączenie: połączenie wtykowe; pozycja przyłącza od góry (wejście od góry).
- Montaż: szyna montażowa DIN 35 mm; rozstaw rastra 32 mm.
- Wymiary: szerokość 5 mm, wysokość całkowita 36,5 mm (wysokość przy najniższym montażu 28 mm), głębokość 50,5 mm.
- Materiał izolacyjny: poliamid 6.6 (PA66), tworzywo termoplastyczne; kolor szary.
- Konstrukcja: 4 zaciski; brak możliwości mostkowania przy użyciu łączników poprzecznych.
- Połączenia przelotowe przewodów w rozdzielnicach niskiego i średniego napięcia.
- Szafy sterownicze i panele automatyki przemysłowej — przyłącza wejść/wyjść sygnałów i zasilania do 24 A.
- Kompaktowe instalacje i systemy wymagające montażu na szynie DIN 35 mm oraz zwartego rozstawu przyłączeń.
- Aplikacje, gdzie wymagany jest zakres przewodów 0,08–2,5 mm? i połączenie od góry (np. skrzynki przyłączeniowe, moduły rozdzielcze).
