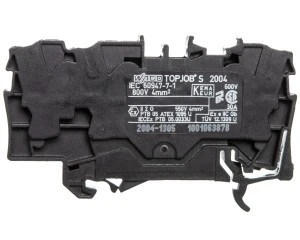

Złączka szynowa 3-przewodowa 4mm2 czarna TOPJOBS 2004-1305
Złączka przelotowa TOPJOBS 2004-1305 to modułowy blok zaciskowy 3?biegunowy przeznaczony do montażu na szynie DIN 35 mm; projektowany do rozdzielania i łączenia przewodów miedzianych w instalacjach przemysłowych, w tym w wykonaniach przeciwwybuchowych Ex-e.
Cechy techniczne
- Typ: złączka przelotowa 3?przewodowa, seria TOPJOB S (wyrobek 2004-1305)
- Napięcie znamionowe: 800 V; prąd znamionowy In: 32 A
- Wykonanie przeciwwybuchowe: Ex?e II (w aplikacjach Ex: 550 V przy 30 A)
- System połączeń: zacisk sprężynowy (Push?in / CAGE CLAMP®), pozycja połączenia od góry
- Materiał elementu izolacyjnego: poliamid 66 (tworzywo termoplastyczne), klasa palności UL94 V0
- Wymiary: szerokość/rozmiar rastra 6,2 mm, długość 65,5 mm, wysokość 32,9 mm (33 mm przy najniższym sposobie montażu)
- Montaż: szyna montażowa DIN 35 mm; wymagana płytka zamykająca: tak
- Konstrukcja: 1 poziom, 3 zaciski na poziom; wewnętrzne piętra zmostkowane
- Obsługiwane przewody (miedziane): przewód jednodrutowy 1,6 mm2; przewód linkowy z końcówką tulejkową 0,75 mm2; przewód linkowy bez tulejki 0,5 mm2; przewód wielożyłowy 0,5 mm2
- Zakres temperatur pracy: -55°C do +85°C
- Kolor: czarny; masa jednostkowa: ok. 8,37 g
Zastosowanie produktu
- Rozdzielnice i szafy sterownicze – łączenie obwodów zasilających i sygnałowych na szynie DIN 35 mm
- Instalacje w strefach zagrożonych wybuchem (wykonanie Ex?e II) do realizacji połączeń w obwodach pomocniczych i pomiarowych
- Modułowe listwy przyłączeniowe, pętle pomiarowe i układy sygnalizacji w przemyśle procesowym
- Aplikacje wymagające montażu górnego połączenia i szybkiego podłączania przewodów miedzianych bez użycia śrub
