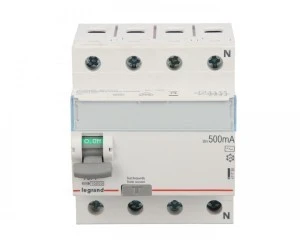

Wyłącznik różnicowoprądowy 4P 40A 0,5A typ AC P304 TX3 411738
Czterobiegunowy wyłącznik różnicowoprądowy typ AC, przeznaczony do wykrywania przemiennych prądów upływu w instalacjach trójfazowych 400 V; stosowany w rozdzielnicach instalacji budynkowych i przemysłowych w celu ochrony przed porażeniem i ograniczenia ryzyka pożarowego.
Parametry techniczne
- Typ: AC — wykrywa składową przemienną prądu upływu (nie wykrywa pulsującego prądu stałego jak typ A).
- Liczba biegunów: 4 (3 fazy + N), napięcie sieciowe 400 V.
- Prąd znamionowy In: 40 A.
- Znamionowy prąd różnicowy I?n: 0,5 A (500 mA).
- Częstotliwość pracy: 50 Hz.
- Znamionowa zdolność łączeniowa Icn: 10 kA.
- Odporność na udar prądowy: 0,25 kA.
- Szerokość obudowy: 4 moduły (zgodnie z DIN 43880).
- Głębokość wbudowania: 44 mm.
- Stopień ochrony: IP2X.
- Ochrona selektywna: Nie; wyzwalanie krótkozwłoczne: Nie.
- Możliwość dodatkowego wyposażenia: Tak — przewidziano opcję montażu styków pomocniczych oraz przyłączenia szyn grzebieniowych lub sztyftowych.
Zastosowanie produktu
- Ochrona przeciwporażeniowa w instalacjach trójfazowych 400 V w obiektach mieszkalnych, komercyjnych i przemysłowych.
- Zabezpieczenie obwodów gniazd i odbiorników o podwyższonym ryzyku upływu prądu (np. urządzenia silnoprądowe, strefy techniczne).
- Montaż w rozdzielnicach modułowych na szynie DIN z możliwością integracji z szynami grzebieniowymi lub sztyftowymi.
- Integracja z systemami zabezpieczeń nadprądowych i stycznikami poprzez dodatkowe styki pomocnicze (opcjonalne wyposażenie).
