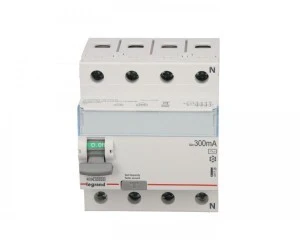

Wyłącznik różnicowoprądowy 4P 40A 0,3A typ AC P304 TX3 411728
Wyłącznik różnicowoprądowy P304 TX3 4P 40 A 0,3 A typ AC przeznaczony do ochrony przed upływami prądu przemiennego w instalacjach trójfazowych i jednofazowych 50 Hz. Stosowany w rozdzielnicach w celu wykrywania prądów różnicowych sinusoidalnych i szybkiego odłączenia obwodu.
Cechy techniczne
- Typ: AC — wykrywanie przemiennych prądów różnicowych (sinusoidalnych).
- Prąd znamionowy: 40 A.
- Liczba biegunów: 4 (czterobiegunowy).
- Znamionowy prąd różnicowy (czułość): 0,3 A (300 mA).
- Częstotliwość pracy: 50 Hz.
- Znamionowa zdolność łączeniowa: 10 kA.
- Odporność na udar prądowy (impuls): 0,25 kA.
- Szerokość montażowa: 4 moduły (zgodnie z DIN 43880).
- Głębokość wbudowania: 44 mm.
- Stopień ochrony: IP2X.
- Ochrona selektywna: brak; wyzwalanie krótkozwłoczne: nie.
- Możliwość dodatkowego wyposażenia: styki pomocnicze, wyzwalacze i napędy dla integracji z systemami sterowania.
Zastosowanie produktu
- Ochrona obwodów w rozdzielnicach budynków mieszkalnych, komercyjnych i lekkich obiektów przemysłowych.
- Stosowanie w instalacjach trójfazowych (4 przewody) do wykrywania upływów międzyfazowych i doziemnych.
- Zabezpieczanie obwodów gniazd i oświetlenia bez elementów generujących składową stałą prądu (aplikacje zgodne z typem AC).
- Integracja z układami automatyki i systemami zdalnego sterowania przy użyciu dodatkowych styków, wyzwalaczy lub napędów.
