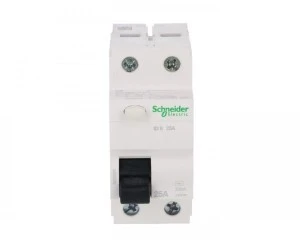

Wyłącznik różnicowoprądowy 2P 25A 0,03A typ AC ID K A9Z05225

Wyłącznik różnicowoprądowy 2P 25A 0,03A typ AC ID K A9Z05225

Wyłącznik różnicowoprądowy 2-biegunowy typu AC przeznaczony do wykrywania prądów upływowych przemiennych o czułości 30 mA; stosowany w rozdzielnicach instalacji mieszkaniowych, komercyjnych oraz lekkich zastosowaniach przemysłowych do ochrony przeciwporażeniowej i ograniczania ryzyka pożarowego.

Cechy techniczne

• Typ: AC, wykrywa wyłącznie prąd przemienny (niepulsujący/DC).
• Liczba biegunów: 2 (2P).
• Prąd znamionowy In: 25 A.
• Znamionowy prąd różnicowy IΔn: 0,03 A (30 mA).
• Znamionowe napięcie pracy: 220–240 V AC, częstotliwość 50 Hz.
• Zdolność łączeniowa / załączania: 0,5 kA (500 A).
• Wyzwalanie: bezzwłoczne (nie selektywny, brak wyzwalania krótkozwłocznego).
• Wymiary: wysokość 81 mm, szerokość 36 mm (4 moduły DIN), głębokość urządzenia ok. 68 mm; głębokość wbudowania 69,5 mm.
• Stopień ochrony: IP20 (IP40 dla obudowy modułowej zgodnie z dokumentacją producenta).
• Trwałość: mechaniczna do 5000 cykli, elektryczna do 2000 cykli przy pracy AC-1.
• Możliwość dodatkowego wyposażenia: tak (akcesoria montażowe/wyposażenie pomocnicze zgodne z oferowanymi rozwiązaniami).
• Waga i kolor: ~0,18 kg, kolor biały.
• Produkt oznaczony jako Green Premium; objęty gwarancją producenta.

Zastosowanie produktu

• Ochrona przeciwporażeniowa obwodów gniazd i oświetlenia w budynkach mieszkalnych i użyteczności publicznej.
• Zabezpieczenie instalacji przed skutkami prądów upływowych i redukcja ryzyka zapłonu w instalacjach elektrycznych.
• Stosowanie w rozdzielnicach jako wyłącznik różnicowoprądowy główny lub grupowy (nie stosować tam, gdzie występują znaczące składowe stałe prądu upływowego, np. niektóre aplikacje fotowoltaiczne).
• Zalecane stosowanie wraz z regularnymi próbami działania i przeglądami instalacji zgodnie z wytycznymi projektowymi i eksploatacyjnymi.
