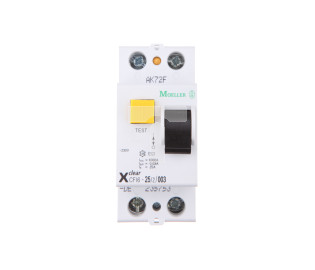

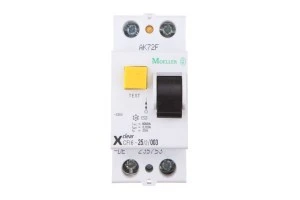

Wyłącznik różnicowoprądowy 2P 25A 0,03A typ AC CFI6 25/2/003 235753
Wyłącznik różnicowoprądowy CFI6 25/2/003 to 2-biegunowe urządzenie zabezpieczające o prądzie znamionowym 25 A i czułości 30 mA (0,03 A) typu AC, przeznaczone do wykrywania przemiennych prądów upływowych i ochrony przeciwporażeniowej w instalacjach jednofazowych.
Cechy techniczne
Częstotliwość pracy: 50 Hz
Prąd znamionowy: 25 A
Liczba biegunów: 2 (2P)
Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość typu AC – wykrywa prądy przemienne
Wytrzymałość zwarciowa (Icw): 6 kA
Znamionowa zdolność łączeniowa: 0,5 kA
Odporność na udar prądowy: 0,25 kA
Wyzwalanie krótkozwłoczne: Nie
Ochrona selektywna: Nie
Stopień ochrony: IP20
Wymiary i montaż: szerokość 2 modułów, wymiar obudowy zgodnie z DIN 43880, głębokość wbudowania 69,5 mm
Możliwość dodatkowego wyposażenia: tak (obsługa akcesoriów montażowych i pomocniczych zgodnych z serią)
Zastosowanie produktu
Ochrona przeciwporażeniowa obwodów gniazd i oświetlenia w budynkach mieszkalnych, obiektach komercyjnych i lekkich instalacjach przemysłowych.
Stosowanie w rozdzielnicach modułowych na szynę DIN (wymiar 2 moduły), tam gdzie wymagane jest wyłączanie przy upływie prądu AC o wartości ≥30 mA.
Niezalecany do obwodów z prądami upływowymi zawierającymi składowe stałe lub impulsywne — w takich aplikacjach należy rozważyć wyłącznik o innej charakterystyce (typ A/typ B).
Nie zapewnia selektywności; przy projektowaniu kaskad zabezpieczeń należy uwzględnić brak możliwości ochrony selektywnej.
Dane techniczne
Częstotliwość [Hz]
50
Prąd znamionowy [A]
25
Znamionowy prąd różnicowy [A]
0,03
Ochrona selektywna
Nie
Znamionowa zdolność łączeniowa [kA]
0,5
Wymiar obudowy (zgodnie z DIN 43880)
1
Wyzwalanie krótkozwłoczne
Nie
Możliwość dodatkowego wyposażenia
Tak
Głębokość wbudowania [mm]
69,5
Liczba biegunów
2
Czułość
AC
Wytrzymałość zwarciowa (Icw) [kA]
6
Odporność na udar prądowy [kA]
0,25
Szerokość wyrażona liczbą modułów
2
Stopień ochrony (IP)
IP20
Dane logistyczne
Kod kreskowy
4015082357535
Szerokość opakowania [mm]
75
Waga z opakowaniem [kg]
0.21
Wysokość opakowania [mm]
40
Długość opakowania [mm]
85
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
Producent
ProducentEATON ELECTRIC SPÓŁKA Z OGRANICZONĄ ODPOWIEDZIALNOŚCIĄ
Adres pocztowyul. Galaktyczna 30, 80-299 Gdańsk
