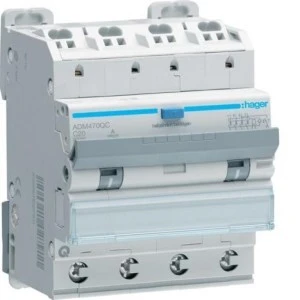

Wyłącznik różnicowo‑nadprądowy RCBO 4P 6kA C20A 0,03A Typ A QuickConnect/QB ADM470QuickConnect

Wyłącznik różnicowo-nadprądowy RCBO 4P 6kA C20A 0,03A Typ A QuickConnect/QB ADM470QuickConnect

4-biegunowy wyłącznik różnicowo-nadprądowy (RCBO) ADM470QuickConnect łączy funkcję zabezpieczenia nadprądowego i różnicowoprądowego; przeznaczony do stosowania w instalacjach sieciowych 230/400 V AC, zasilanie 50 Hz, montaż na szynie DIN.

Cechy techniczne

• Liczba biegunów: 4
• Prąd znamionowy In: 20 A
• Znamionowy prąd różnicowy IΔn: 0,03 A (30 mA), typ A (wykrywanie prądów AC i pulsujących składowych DC)
• Charakterystyka wyzwalania: C
• Znamionowa zwarciowa zdolność łączeniowa: 6 kA (wg EN 60898 / IEC 60947-2)
• Częstotliwość pracy: 50 Hz
• Stopień ochrony: IP20
• Głębokość wbudowania: 68 mm; szerokość: 4 moduły
• Zakres temperatur roboczych: -25 °C do +40 °C
• Klasa ograniczenia energii: 3; stopień zanieczyszczenia: 2
• System zacisków QuickConnect/QB — możliwości podłączenia przewodów elastycznych i sztywnych; możliwość demontażu od strony dolnej
• Montaż: szyna DIN

Zastosowanie

• Ochrona obwodów jednofazowych i trójfazowych w rozdzielnicach mieszkaniowych, biurowych i przemysłowych
• Zapewnienie ochrony przeciwporażeniowej (prąd różnicowy 30 mA) oraz zabezpieczenia przed przeciążeniem i zwarciem
• Instalacje z urządzeniami elektronicznymi i obciążeniami pulsującymi — typ A odpowiedni do wykrywania składowej stałej
• Aplikacje wymagające kompaktowego rozwiązania łączącego RCBO w przestrzeni modułowej (4 moduły)
