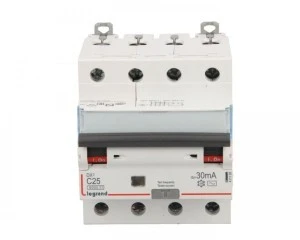

Wyłącznik różnicowo-nadprądowy 4P 25A C 0,03A typ AC P314 DX3 411188
Czterobiegunowy wyłącznik różnicowo-nadprądowy P314 DX3 o czułości 30 mA typu AC, przeznaczony do ochrony przeciwporażeniowej i wyłączania przy zwarciach nadprądowych w instalacjach trójfazowych. Stosowany w rozdzielnicach budynków mieszkalnych, komercyjnych oraz instalacjach przemysłowych wymagających ochrony przeciwprzepięciowej i wyłączania neutralnego.
Główne cechy techniczne
- Prąd znamionowy: 25 A.
- Znamionowy prąd różnicowy: 0,03 A (30 mA), czułość typu AC – wykrywanie prądów różnicowych sinusoidalnych.
- Liczba biegunów: 4 (jednoczesne rozłączanie przewodu N: tak).
- Napięcie znamionowe: 400 V (przeznaczony do instalacji trójfazowych).
- Charakterystyka wyzwalania: C – dopuszcza wyższe prądy rozruchowe urządzeń indukcyjnych.
- Szerokość: 4 moduły (4 × 17,5 mm = 70 mm); głębokość montażowa: 44 mm.
- Stopień ochrony: IP2X.
- Zdolność zwarciowa: 6000 A zgodnie z normą IEC/EN 61009.
- Przyłącza: możliwość montażu na szynach grzebieniowych lub przy użyciu sztyftów.
- Wersja produktu z czerwonym numerem referencyjnym (nowa seria).
Zastosowanie produktu
- Ochrona przeciwporażeniowa obwodów w instalacjach trójfazowych w budynkach mieszkalnych i użyteczności publicznej.
- Wyłączanie obwodów z urządzeniami o umiarkowanych prądach rozruchowych (silniki, klimatyzatory) dzięki charakterystyce C.
- Zastosowanie w szafach rozdzielczych i modułowych rozdzielnicach z montażem na szynie DIN.
- Ochrona obwodów elektrycznych w instalacjach komercyjnych i lekkich instalacjach przemysłowych wymagających jednoczesnego rozłączania przewodu neutralnego.
