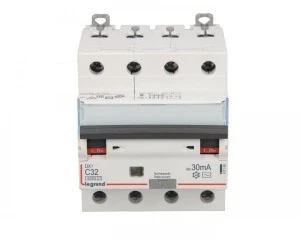

Wyłącznik różnicowo-nadprądowy 4P 32A C 0,03A typ AC P314 DX3 411189
Wyłącznik różnicowo-nadprądowy P314 DX3 4P 32A C 0,03A typ AC łączy funkcję wyłącznika nadprądowego i różnicowoprądowego przeznaczoną do ochrony instalacji trójfazowych. Produkt stosowany jest w rozdzielnicach modułowych do wykrywania upływów prądu oraz zabezpieczania obwodów przed przeciążeniem i zwarciem.
Cechy techniczne
- Liczba biegunów: 4P (jednoczesne rozłączanie bieguna N)
- Prąd znamionowy (In): 32 A
- Charakterystyka wyzwalania: C (krzywa C dla obciążeń indukcyjnych)
- Znamionowy prąd różnicowy: 0,03 A (30 mA), typ czułości: AC — wykrywanie prądów różnicowych sinusoidalnych
- Napięcie znamionowe: 400 V AC (przeznaczony do instalacji trójfazowych)
- Szerokość: 4 moduły × 17,5 mm (70 mm)
- Głębokość wbudowania: 44 mm
- Stopień ochrony: IP2X (ochrona przed dotykiem palcem)
- Konstrukcja umożliwiająca montaż na szynie DIN i integrację z szyną grzebieniową; zdolność zwarciowa zgodna z IEC/EN 61009
Zastosowanie produktu
- Ochrona instalacji trójfazowych w budynkach mieszkalnych, usługowych i obiektach przemysłowych
- Zabezpieczanie obwodów odbiorczych przed prądami upływowymi (ochrona przeciwporażeniowa 30 mA)
- Zabezpieczenie obwodów z obciążeniami indukcyjnymi wymagającymi charakterystyki C
- Montaż w rozdzielnicach modułowych z możliwością zastosowania szyn grzebieniowych i współpracy z systemami rozdzielczymi na szynę DIN
- Aplikacje, gdzie wymagane jest jednoczesne rozłączanie bieguna neutralnego (N)
