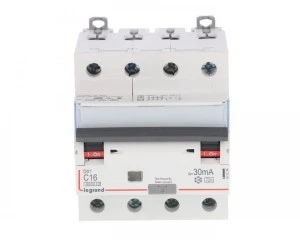

Wyłącznik różnicowo-nadprądowy 4P 16A C 0,03A typ A P314 DX3 411234
Wyłącznik różnicowo-nadprądowy P314 DX3 411234 to 4-biegunowe urządzenie łączące ochronę różnicowoprądową i nadprądową (typ A) przeznaczone do zabezpieczenia obwodów jednofazowych i trójfazowych przed porażeniem, zwarciem i przeciążeniem. Stosowany w rozdzielnicach mieszkaniowych, komercyjnych i przemysłowych.
Cechy techniczne
- Znamionowy prąd In: 16 A
- Charakterystyka wyzwalania: C (wyższa selektywność przy prądach rozruchowych)
- Liczba biegunów: 4 (ochrona 3 faz + neutralny)
- Znamionowy prąd różnicowy I?n: 0,03 A (30 mA) — ochrona przeciwporażeniowa
- Czułość: typ A — detekcja prądów sinusoidalnych oraz pulsujących składowych stałych
- Napięcie znamionowe: 230 / 400 V; częstotliwość: 50/60 Hz
- Znamionowa zwarciowa zdolność łączeniowa wg EN 60898: 10 kA
- Szerokość: 4 moduły na szynę DIN
- Montaż: szyna DIN; możliwość przyłączenia przez szyny grzebieniowe lub sztyftowe
- Typ konstrukcji: modułowy wyłącznik z mechanizmem wyzwalającym nadprądowo-różnicowym (seria P314 DX3)
Zastosowanie produktu
- Ochrona obwodów gniazd i oświetlenia w budynkach mieszkalnych i usługowych
- Zabezpieczenie instalacji trójfazowych (3F + N) w rozdzielnicach lokalnych
- Ochrona obwodów z urządzeniami elektronicznymi i napędami, gdzie mogą występować pulsujące składowe prądu stałego
- Zastosowania przemysłowe i instalacje pomocnicze maszyn wymagające jednoczesnej ochrony różnicowej i nadprądowej
- Koordynacja z górnymi zabezpieczeniami w celu selektywnego odłączenia uszkodzonego obwodu
