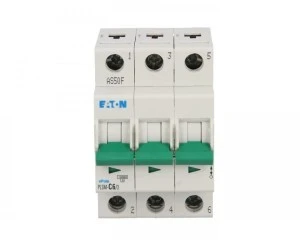

Wyłącznik nadprądowy 3P C 6A 10kA AC PLSM‑C6/3‑MW 242468

Wyłącznik nadprądowy 3P C 6A 10kA AC PLSM-C6/3-MW 242468

Trzypolowy wyłącznik nadprądowy o charakterystyce C przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach niskiego napięcia. Produkt stosowany w rozdzielnicach budynków mieszkalnych oraz obiektów funkcjonalnych do zabezpieczenia obwodów trójfazowych.

• Prąd znamionowy: 6 A; konstrukcja 3P (trzy bieguny) — ochrona wszystkich przewodów fazowych.
• Charakterystyka wyzwalania: C — dedykowana do obwodów z umiarkowanymi prądami rozruchowymi (np. silniki, oświetlenie, obciążenia indukcyjne).
• Zdolność łączenia (Icn): 10 kA przy prądzie przemiennym (AC).
• Częstotliwość pracy: 50 Hz.
• Zakres temperatur pracy: -25 °C do 75 °C; obciążalność znamionowa zmniejsza się o 0,5% na każdy 1 °C powyżej 20 °C — należy uwzględnić przy doborze zabezpieczeń i obliczeniach selektywności.
• Zgodność konstrukcyjna z normami dotyczącymi wyładowań cieplnych i bezpieczeństwa instalacji niskiego napięcia: IEC/EN 61439 i IEC/EN 60898?1.
• Konstrukcja mechaniczna: materiał o odporności na korozję, promieniowanie UV i uderzenia; przeznaczony do montażu na standardowej szynie DIN.
• Dostępność wariantów klasowych: A, B, C, D (model PLSM-C6/3-MW występuje w wersji C); możliwa instalacja dodatkowych akcesoriów — przełączniki pomocnicze, sygnały wyzwolenia, interlocks.

• Zabezpieczenie obwodów trójfazowych w rozdzielnicach budynków mieszkalnych i obiektów użyteczności publicznej.
• Ochrona obwodów silników o umiarkowanych prądach rozruchowych, układów HVAC, oświetlenia i obwodów gniazd.
• Zastosowanie w modułowych tablicach rozdzielczych montowanych na szynie DIN; integracja z systemami sygnalizacji i blokad dzięki dostępnym akcesoriom.
• Przy projektowaniu instalacji należy uwzględnić derating temperaturowy (0,5%/°C powyżej 20 °C) oraz wymagania dotyczące selektywności i zdolności łączeniowej 10 kA.
