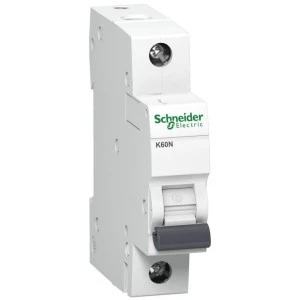

Wyłącznik nadprądowy 1P B 16A 6kA AC K60N Acti9 A9K01116
Jednobiegunowy wyłącznik nadprądowy przeznaczony do ochrony obwodów przed przeciążeniem i zwarciem w instalacjach jednofazowych. Montowany na szynie DIN, stosowany w rozdzielnicach mieszkaniowych, komercyjnych i lekkiego przemysłu.
Cechy techniczne
- Prąd znamionowy: 16 A
- Napięcie znamionowe: 230 V AC
- Liczba biegunów: 1P, charakterystyka B (krzywa B)
- Zdolność wyłączania: 6 kA (AC)
- Technologia: termomagnetyczna; wyzwalanie magnetyczne w granicach 3–5×In
- Montaż: szyna DIN (35 mm)
- Wymiary: szer. 9 mm, wys. 81 mm, gł. 70 mm; masa 0,12 kg
- Temperatura pracy: -25°C do 70°C
- Trwałość: do 20 000 cykli mechanicznych i elektrycznych
- Jednocześnie rozłączany biegun N: Nie
- Możliwość dodatkowego wyposażenia: Nie
- Zgodność z normami: EN/IEC 60898-1 oraz IEC 60947-2
Zastosowanie
- Ochrona pojedynczych obwodów oświetleniowych i gniazd w instalacjach jednofazowych
- Montaż w rozdzielnicach modułowych na szynie DIN
- Zastosowania w budownictwie mieszkaniowym, obiektach handlowych i lekkim przemyśle
- Stosowany tam, gdzie wymagane jest zabezpieczenie do 16 A z wyłącznikiem o charakterystyce B i zdolności wyłączania 6 kA
