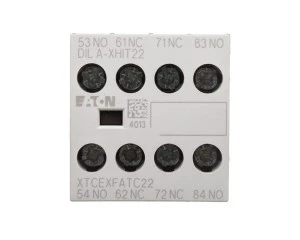

Styk pomocniczy 2Z 2R montaż czołowy DILA-XHIT22 101044
Moduł wyłącznika pomocniczego DILA-XHIT22 101044 to czołowy moduł styków wymuszonych przeznaczony do współpracy ze stycznikami mocy, stosowany w panelach sterowniczych i układach automatyki przemysłowej. Umożliwia dodanie sygnalizacji i obwodów pomocniczych bez modyfikacji podstawowego stycznika.
Cechy techniczne
- Konfiguracja styków: 2 zwierne (2Z) i 2 rozwierne (2R) – styki wymuszone.
- Montaż: montaż czołowy, dedykowany do instalacji na obudowach/stycznikach.
- Połączenie elektryczne: zaciski śrubowe zapewniające pewne połączenie przewodów.
- Znamionowy prąd: do 16 A (ogólny); Ie dla AC-15 przy 230 V = 4 A.
- Napięcie pracy: do 690 V AC.
- Liczba styków przełącznych: 0.
- Odporność środowiskowa: konstrukcja przystosowana do pracy w szerokim zakresie temperatur i odporna na działanie promieniowania UV, odpowiednia do zastosowań przemysłowych.
- Przeznaczenie: zaprojektowany do współpracy ze stycznikami mocy w celu rozszerzenia obwodów pomocniczych.
Zastosowanie produktu
- Rozszerzanie funkcji styczników mocy — sygnalizacja stanu, sekwencje sterowania, bloki bezpieczeństwa w obwodach pomocniczych.
- Montaż w panelach sterowniczych i rozdzielnicach, integracja z układami automatyki maszyn.
- Wymiana lub dobudowa dodatkowych styków pomocniczych w instalacjach przemysłowych.
- Niezalecane bezpośrednie użycie z wyłącznikami różnicowoprądowymi, wyłącznikami nadprądowymi ani jako zamiennik przekaźnika modułowego; przeznaczony głównie do współpracy ze stycznikami mocy.
