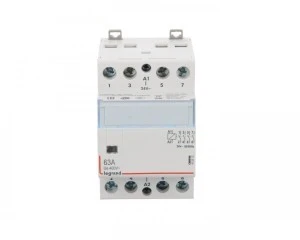

Stycznik modułowy 63A 4Z 0R 24V AC SM363 412512
Modułowy stycznik SM363 przeznaczony do załączania obwodów prądu przemiennego; wersja 4 styków zwiernych (NO) z cewką 24 V AC, zaprojektowana do montażu w rozdzielnicach modułowych i systemach automatyki budynkowej.
Cechy techniczne
- Znamionowy prąd pracy: 63 A
- Liczba styków: 4 styków zwiernych (NO), 0 rozwiernych (NC)
- Znamionowe napięcie pracy: 400 V AC
- Znamionowe napięcie wzbudzenia: 24 V AC (cewka sterująca)
- Rodzaj napięcia sterowania i zasilania: AC
- Liczba modułów montażowych: 3 (szerokość modułowa)
- Głębokość wbudowania: 68 mm
- Stopień ochrony: IP2X
- Montaż: szyna DIN TH35
- Suwak do obsługi manualnej: brak (wersja bez suwaka); dostęp do manipulatora w modelach z manipulatorem wymaga zdjęcia osłony
- Maksymalna zdolność łączeniowa: żarówki 8000 W
- Maksymalna zdolność łączeniowa dla świetlówek: 4620 VA (bez kompensacji), 2800 VA (z kompensacją równoległą)
- Możliwość dodatkowego wyposażenia: brak
- Kategoria użytkowania: 7
Zastosowanie
- Sterowanie obwodami oświetleniowymi w instalacjach mieszkaniowych i komercyjnych (do wartości 8000 W / 4620 VA zgodnie z parametrami)
- Załączanie obciążeń rezystancyjnych i ogólnych obwodów zasilanych napięciem do 400 V AC i prądem do 63 A
- Montaż w rozdzielnicach modułowych i szafach sterowniczych na szynie TH35
- Zdalne załączanie obwodów w systemach automatyki budynkowej oraz lekkich aplikacjach przemysłowych
