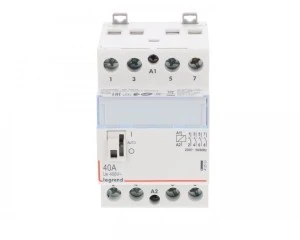

Stycznik modułowy 40A 4Z 0R 230V AC SM340 /z manipulatorem/ 412553
Stycznik modułowy 40A 4Z 0R 230V AC SM340 to trójmodułowe urządzenie przeznaczone do załączania obwodów AC o znamionowym prądzie 40 A, wyposażone w suwak do obsługi manualnej i możliwość montażu na szynie TH35. Stycznik modułowy znajduje zastosowanie przy sterowaniu obciążeniami oświetleniowymi i instalacjach rozdzielczych.
Cechy techniczne
- Znamionowy prąd pracy: 40 A
- Liczba styków zwiernych (NO): 4; liczba styków rozwiernych (NC): 0
- Znamionowe napięcie wzbudzenia: 230 V AC (sterowanie AC)
- Znamionowe napięcie pracy: 500 V
- Liczba modułów: 3; głębokość wbudowania: 44 mm
- Suwak do obsługi manualnej: tak (manipulator do ręcznego przestawienia styków)
- Stopień ochrony: IP2X
- Maksymalna zdolność łączeniowa dla żarówek: 7000 W; dla świetlówek: 3080 VA; świetlówek z kompensacją równoległą: 1960 VA
- Kategoria użytkowania: 7
- Możliwość dodatkowego wyposażenia: tak (np. styki pomocnicze wskazujące stan styków)
- Montaż: szyna TH35
Zastosowanie produktu
- Stycznik modułowy do rozdzielnic mieszkaniowych i budynków użyteczności publicznej — załączanie obwodów oświetleniowych i grzewczych
- Sterowanie obciążeniami rezystancyjnymi i indukcyjnymi do 40 A oraz obciążeniami oświetleniowymi zgodnie z podanymi zdolnościami łączeniowymi
- Integracja z układami automatyki budynkowej wymagającymi montażu na szynie TH35 i możliwości ręcznego odłączenia za pomocą suwaka
- Zastosowania serwisowe — ręczne przestawienie styków celem bezpiecznego odłączenia obwodu
