Multimetr dla elektryka – analogowy czy cyfrowy? Porównanie najważniejszych parametrów
Wybór między multimetrem analogowym a cyfrowym to pytanie, które często pojawia się wśród elektryków, szczególnie tych z dłuższym stażem. Starsi fachowcy przywykli do wskazówkowych przyrządów, podczas gdy młodsze pokolenie wychowało się na cyfrowych wyświetlaczach.
Spis treści:
- Czym różni się multimetr cyfrowy od analogowego?
- Kiedy warto wybrać multimetr analogowy?
- Zalety multimetru cyfrowego w codziennej pracy instalatora
- Multimetr cyfrowy czy analogowy. Co wybrać?
- Kiedy używać multimetru analogowego, a kiedy cyfrowego?
- Najczęściej zadawane pytania - FAQ

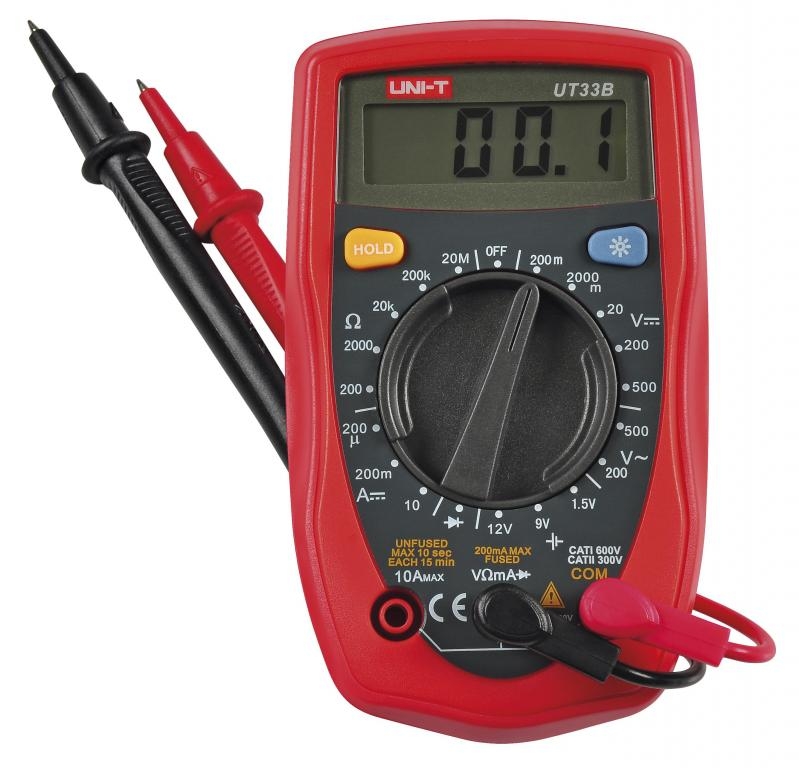

Czym różni się multimetr cyfrowy od analogowego?

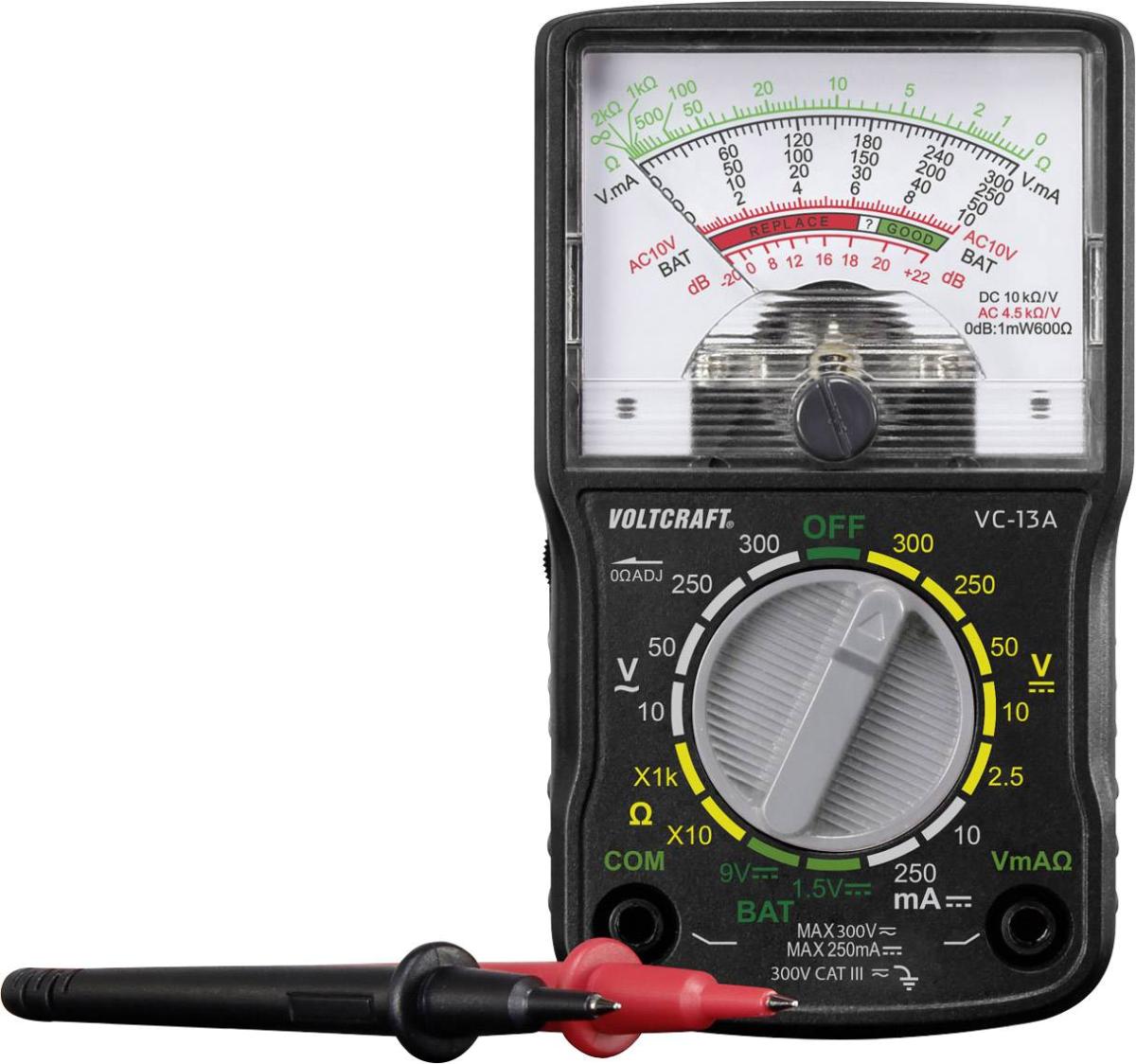

Multimetr analogowy opiera się na mechanizmie elektromagnetycznym. Prąd płynący przez cewkę wytwarza pole magnetyczne, które odchyla wskazówkę. To czysto fizyczne rozwiązanie, bez elektroniki cyfrowej. Multimetr cyfrowy wykorzystuje przetwornik analogowo-cyfrowy, który konwertuje sygnał elektryczny na wartość liczbową wyświetlaną na ekranie. Wymaga to zasilania z baterii oraz mikroukładów elektronicznych.
Sposób wyświetlania wyniku
Najbardziej oczywista różnica to metoda prezentacji pomiaru. Multimetr analogowy wykorzystuje wskazówkę poruszającą się po skali, podobnie jak w zegarku mechanicznym. Odczyt wymaga interpretacji pozycji wskazówki względem podziałki. Multimetr cyfrowy wyświetla konkretną liczbę na ekranie LCD bez potrzeby domyślania się wartości między kreskami (podziałkami).
Podam przykład z życia:Stoisz przy rozdzielnicy i widzisz od razu na multimetrze cyfrowym pomiar np. międzyfazowy 398V. Z analogowym musisz się trochę „wysilić” ponieważ wskazówka jest gdzieś pomiędzy 390V a 400V. Przy dobrym oświetleniu da się sprawnie odczytać wynik, jednak na placu budowy lub przyciemnionych miejscach przy awariach jest to dość istotne.
Dokładność i stabilność wskazań
Tutaj cyfrowe mierniki mają wyraźną przewagę. Precyzja multimetrów cyfrowych to zazwyczaj ±0,5-1,5%, podczas gdy analogowe rzadko osiągają dokładność lepszą niż ±2-3%. Dodatkowo analogowe są wrażliwe na pozycję pomiaru - przechylenie miernika może wpłynąć na wskazanie. Cyfrowe nie mają tego problemu.
Stabilność też przemawia za cyfrowymi. Analogowa wskazówka może drżeć przy niestabilnym sygnale, co utrudnia odczyt. Cyfrowy wyświetlacz, choć czasem też "skacze", daje bardziej czytelny rezultat.
Warto również wspomnieć o tzw. błędzie paralaksy, który może dość istotnie zafałszować wynik przy nieodpowiednim kącie odczytu wartości z multimetru.
Kiedy warto wybrać multimetr analogowy?
Analogowy multimetr warto wybrać do obserwowania szybko zmieniających się wartości. Wskazówka reaguje płynnie i natychmiastowo pokazuje np. trend rośnie, maleje, oscyluje. Przy regulacji potencjometrów, strojeniu układów czy szukaniu punktu maksimum/minimum, analogowa wskazówka daje lepszy "feeling" niż migające cyfry.
Przykład: regulujesz układ zasilania i chcesz złapać moment, gdy napięcie osiągnie optimum. Analogowa wskazówka pozwoli Ci to "poczuć", podczas gdy cyfrowy wyświetlacz będzie skakał między wartościami: 12.3... 12.5... 12.2... 12.4…
Weryfikacja obecności sygnału przemiennego
Gdy chcesz szybko sprawdzić, czy w obwodzie "coś się dzieje" – analogowy miernik zrobi to błyskawicznie. Wskazówka się poruszy, zobaczysz od razu. Przy cyfrowym musisz spojrzeć na liczbę, przeanalizować czy to szum czy rzeczywisty sygnał.
Środowiska o wysokich zakłóceniach elektromagnetycznych
W środowiskach o silnych zakłóceniach elektromagnetycznych analogowe mierniki często okazują się bardziej niezawodne niż modele cyfrowe. Wynika to z ich prostej konstrukcji pozbawione wrażliwej elektroniki pozostają odporne na indukowane zakłócenia, które mogą destabilizować działanie układów cyfrowych.
W takich warunkach multimetry cyfrowe potrafią generować przypadkowe wskazania, tracić stabilność odczytu, a nawet samoczynnie się resetować. Z kolei klasyczne mierniki analogowe, oparte na układach magnetoelektrycznych, zwykle pracują bez zakłóceń. Potwierdzają to liczne relacje praktyków wykonujących pomiary w pobliżu rozdzielnic średniego napięcia czy dużych transformatorów. Są to jednak „wyjątkowe przypadki” które dotyczą już „pomiarowców” przy sieciach i stacjach elektroenergetycznych.
Warto również wspomnieć, że mierniki analogowe charakteryzują się wysoką rezystancją wejściową, co przekłada się na mniejszą podatność na błędy pomiarowe spowodowane przypadkowym dotknięciem sondy czy zakłóceniami zewnętrznymi. Nawet jeśli operator jedną dłonią zetknie się z elektrodą, nie powoduje to zauważalnego przekłamania wskazań.
W miernikach cyfrowych podobna sytuacja może natomiast generować różnicę sięgającą nawet kilku woltów, zwłaszcza przy pomiarach napięć stałych.
Zalety multimetru cyfrowego w codziennej pracy instalatora
Nowoczesne mierniki cyfrowe oferują funkcje, których nie znajdziemy w analogowych modelach:
- test ciągłości z sygnałem dźwiękowym (buzzer),
- automatyczne wyłączanie przy próbie pomiaru napięcia z przewodami w gniazdach prądowych,
- wskaźnik rozładowanej baterii,
- podświetlenie wyświetlacza do pracy w ciemnych miejscach,
- hold – zatrzymanie wyniku na ekranie,
- pomiar temperatury, pojemności, częstotliwości,
- TRUE RMS – pomiar wartości skutecznej sygnału o zmiennym przebiegu,
- automatyczne dostosowane zakresu pomiarowego.
Kategorie CAT i certyfikaty bezpieczeństwa są standardem w cyfrowych, podczas gdy większość analogowych to stary sprzęt bez aktualnych atestów.
Łatwość odczytu
Nie musisz zastanawiać się, czy wskazówka pokazuje 237V czy może 242V. Cyfrowy wyświetla: 239.7V. Kropka. Szczególnie przy pomiarach rezystancji, gdzie analogowe skale są nieliniowe i odczyt bywa problematyczny, cyfrowy daje jednoznaczną wartość.
Dla młodych elektryków, którzy nie mieli okazji przyzwyczaić się do analogowych skal, cyfrowe są po prostu bardziej intuicyjne.
Kompaktowość i wytrzymałość
Współczesne cyfrowe multimetry są małe, lekkie i odporne na upadki. Gumowe obudowy, zabezpieczenia przed przeciążeniem, szczelne na pył i wodę (IP67 w lepszych modelach). Analogowe są zazwyczaj większe, cięższe, a mechanizm wskazówki jest wrażliwy na wstrząsy.
Multimetr cyfrowy czy analogowy. Co wybrać?
Dla przeciętnego instalatora multimetr cyfrowy to znacznie lepszy wybór. Dlaczego?
GW miernikach cyfrowych elektronika jest zwykle lepiej zabezpieczona. Mają bezpieczniki wysokoprądowe, układy ochronne, rezystory przeciwprzepięciowe i automatyczne wykrywanie błędnego podłączenia przewodów. Dzięki temu multimetr cyfrowy dużo trudniej „zabić” zwykłą pomyłką, a ryzyko trwałego uszkodzenia jest znacznie mniejsze niż w konstrukcjach analogowych. Co czyni go dużo lepszym wyborem dla osoby np. początkującej.
Analogowe mierniki są nie tylko uboższe w funkcje, ale też „łatwiejsze do uszkodzenia” w codziennej pracy. Delikatny ustrój magnetoelektryczny reaguje na wstrząsy, upadki czy silne przeciążenia. Łatwo wygiąć wskazówkę, rozkalibrować sprężynę lub spalić cewkę, gdy omyłkowo zmierzy się zbyt wysokie napięcie lub prąd.
Przygotowałem osobny artykuł: Jak dobrać multimetr do pracy instalatora?, gdzie opisuję najważniejsze i najpotrzebniejsze funkcje multimetrów. Zachęcam do zapoznania!
Kiedy używać multimetru analogowego, a kiedy cyfrowego?
Użyj analogowego gdy:
- stroisz układy elektroniczne i potrzebujesz płynnej obserwacji zmian,
- pracujesz w warsztacie przy naprawie wzmacniaczy, radia CB, sprzętu audio,
- wykonujesz pomiary w środowisku o silnych zakłóceniach EM,
- masz doświadczenie z odczytem wskazówkowego i preferujesz tę metodę,
- pracujesz przy układach starszego typu, gdzie dynamika zmian jest istotna.
Użyj cyfrowego gdy:
- wykonujesz typowe pomiary instalatorskie (napięcie, ciągłość, rezystancja),
- potrzebujesz dokładnego odczytu do dokumentacji,
- pracujesz w terenie i zależy Ci na kompaktowym sprzęcie,
- musisz zachować bezpieczeństwo zgodne z normami (CAT III/IV),
- chcesz mieć dodatkowe funkcje (buzzer, hold, pamięć pomiarów itd.),
- pracujesz w słabym oświetleniu (podświetlenie LCD).
W praktyce większość instalatorów używa wyłącznie cyfrowych, a analogowe to już przeżytek lub narzędzie specjalistyczne dla konkretnych zastosowań.
Najczęściej zadawane pytania - FAQ
W jaki sposób multimetry analogowe i cyfrowe mierzą pojemność?
Multimetry analogowe zazwyczaj nie mierzą pojemności. Klasyczny analogowy miernik nie ma wbudowanej funkcji pomiaru kondensatorów. Ewentualnie mogłyby to robić specjalizowane mostki pomiarowe, ale to osobna kategoria przyrządów.
Multimetry cyfrowe z funkcją pomiaru pojemności wykorzystują metodę ładowania kondensatora stałym prądem i pomiaru czasu, w jakim napięcie osiągnie określony poziom, lub metodę pomiaru impedancji przy znanej częstotliwości. Mikroprocesor przetwarza te dane na wartość pojemności wyświetlaną w faradach (zwykle µF, nF, pF).
W praktyce: jeśli potrzebujesz mierzyć pojemność, jedyną rozsądną opcją jest multimetr cyfrowy. Dokładność pomiarów pojemności w multimetrach to zazwyczaj ±2-5%, co wystarcza do podstawowej diagnostyki. Fajnym przykładem jest pomiar kondensatora rozruchowego silnika. Badamy jego pojemność multimetrem a wynik porównujemy z wartością znamionową. Diagnoza jest błyskawiczna, kondensator nie trzyma pojemności.
To jeden z wielu przykładów, w którym multimetr cyfrowy ma przewagę nad analogowym.
W jakich sytuacjach lepiej jest używać multimetru analogowego niż cyfrowego?
Analogowy multimetr ma przewagę w trzech konkretnych scenariuszach:
- Regulacja i strojenie w czasie rzeczywistym - np. gdy dostrajasz potencjometr lub szukasz punktu rezonansowego w układzie. Płynny ruch wskazówki jest dużo bardziej intuicyjny niż skaczące cyfry.
- Wykrywanie szybkich impulsów i zmian - wskazówka ma bezwładność i "uśrednia" szybkie zmiany, pokazując ogólny trend. Cyfrowy miernik może albo w ogóle nie wychwycić krótkiego impulsu, albo pokazać go jako chaotyczny skok cyfr. Jeśli szukasz usterki powodującej okresowe zakłócenia, analogowy może ją łatwiej wizualizować.
- Praca bez baterii - niektóre pomiary (napięcie, prąd) analogowy może wykonywać bez zasilania, czerpiąc energię z mierzonego obwodu. Choć jest to rzadko wykorzystywane, w sytuacjach gdzie baterii brak, analogowy może być jedynym działającym przyrządem.
Poza tymi przypadkami cyfrowy jest lepszy pod każdym względem. Więc jeśli jesteś osobą początkującą lub zaczynającym pracę instalatorem, lepszym wyborem będzie dla ciebie multimetr cyfrowy.
Jakie znaczenie ma przetwornik analogowo-cyfrowy w multimetrze cyfrowym?
Przetwornik analogowo-cyfrowy (ADC - Analog-to-Digital Converter) to serce każdego multimetru cyfrowego. To on decyduje o kluczowych parametrach miernika.
Rozdzielczość - określa, jak "drobne" zmiany pomiar może wychwycić. Standardowe ADC w multimetrach to 3½ cyfry (1999 punktów pomiarowych) lub 4½ cyfry (19999 punktów). Miernik 3½ cyfrowy przy zakresie 200V pokaże wartości co 0,1V (np. 123,4V), podczas gdy 4½ cyfrowy pokaże co 0,01V (123,45V).
Szybkość próbkowania - ile razy na sekundę ADC wykonuje pomiar. Tanie multimetry: 2-3 pomiary/s, lepsze: 5-10/s, profesjonalne: 50-100/s. Im szybsze próbkowanie, tym lepiej miernik reaguje na zmiany.
Dokładność - jakość ADC bezpośrednio wpływa na precyzję pomiaru. Tani ADC może mieć błędy nieliniowości, dryfty temperaturowe, szumy. Dobry ADC zapewnia dokładność ±0,5% lub lepszą.
W praktyce oznacza to, że dwa multimetry o tej samej "liczbie cyfr" mogą mieć różną jakość pomiarów, jeśli zastosowano w nich różne przetworniki. Renomowane marki (Fluke, Keysight) inwestują w wysokiej klasy ADC, co przekłada się na wiarygodność pomiarów.
W praktyce jednak warto podkreślić, że sam przetwornik to tylko część układu pomiarowego. Ten sam ADC lub procesor użyty w różnych miernikach może dawać zupełnie odmienne wyniki, ponieważ na końcową dokładność wpływa również:
- jakość układów wejściowych (rezystorów precyzyjnych, filtrów, dzielników, zabezpieczeń),
- projekt elektroniki i stabilność zasilania,
- oprogramowanie odpowiedzialne za linearyzację, filtrację i korekcję błędów,
- kompensacja temperatury oraz kalibracja fabryczna.
Dlatego dwa multimetry o identycznej rozdzielczości i nawet tym samym przetworniku mogą różnić się dokładnością o całe rzędy wielkości.
Renomowane marki (Fluke, Keysight, Gossen) inwestują nie tylko w wysokiej klasy ADC, ale także w precyzyjne układy wejściowe i dopracowane oprogramowanie, co przekłada się na realną wiarygodność pomiarów, a nie jedynie na atrakcyjne parametry katalogowe.
