Jak dobrać multimetr do pracy instalatora? Przegląd funkcji, które naprawdę mają znaczenie
Wybór odpowiedniego multimetru to kluczowa decyzja dla każdego instalatora elektrycznego. Na rynku dostępne są setki modeli o różnych funkcjach i cenach, ale nie wszystkie parametry mają równie istotne znaczenie w codziennej pracy. W tym artykule pokażę, na co zwrócić uwagę przy zakupie multimetru, które funkcje są naprawdę przydatne, a które to tylko marketingowy “dodatek”. W praktyce często okazuje się, że te “dodatki” wpływają znacząco na cenę a kluczowe elementy które odpowiadają za Twoje bezpieczeństwo są na drugim planie tak jak np. pomijana przez producentów kategoria CAT.
Spis treści:
- Jakie funkcje multimetru są najważniejsze dla instalatora?
- Jakie multimetry wybierają profesjonaliści?
- Jakie są różne rodzaje multimetrów?
- Jakie są różnice pomiędzy multimetrami?
- Przegląd marek niezawodnych multimetrów: Sonel, Fluke, Benning
- Jak uniknąć błędów przy pomiarach multimetrem?
- Jakie są typowe błędy przy pomiarach elektrycznych multimetrem?
- Który multimetr będzie najlepszy dla instalatora? Podsumowanie
- Najczęściej zadawane pytania o multimetry - FAQ
Jakie funkcje multimetru są najważniejsze dla instalatora?
Pomiar napięcia AC/DC
To absolutna podstawa. Multimetr dla instalatora musi oferować pomiar napięcia przemiennego (AC) w zakresie co najmniej do 600V, a najlepiej 750V lub 1000V. Pomiar napięcia stałego (DC) jest równie ważny przy diagnostyce układów sterowania, zasilaczy i systemów fotowoltaicznych.
W praktyce jednak znajdziemy większość multimetrów (dobrej jakości), które umożliwiają pomiar do 1kV.
Test ciągłości z sygnałem dźwiękowym
Funkcja, bez której instalator nie wyobraża sobie pracy. Szybkie sprawdzenie ciągłości przewodów, bezpieczników czy połączeń z natychmiastową informacją dźwiękową znacznie przyspiesza diagnostykę. Dobrze, jeśli multimetr reaguje szybko, opóźnienie powyżej 100ms może być irytujące. Warto więc sprawdzić jak szybko dany multimetr reaguje na test ciągłości.
Pomiar rezystancji
Niezbędny do sprawdzania parametrów rezystorów czy weryfikacji połączeń. Zakres od kilku ohmów do kilku megaohmów jest wystarczający dla większości zastosowań instalatorskich.
Bardzo często przydaje się przy pomiarach rezystancji cewek styczników czy też przekaźników. W instalatorstwie domowym trochę zbędny. Częściej przydaje się test ciągłości. W praktyce każdy dostępny na rynku multimetr ma funkcję pomiaru rezystancji.
RMS (true-rms) – kiedy jest potrzebny?
True-RMS to technologia pozwalająca na dokładny pomiar napięcia i prądu w obwodach z odkształconymi przebiegami (niesinusoidalnymi). W praktyce instalatorskiej jest to istotne przy:
- pomiarach w instalacjach z dużą ilością zasilaczy impulsowych,
- diagnostyce układów ze sterownikami silników,
- pracy z falownikami i instalacjami fotowoltaicznymi,
- obiektach z dużą ilością elektroniki.
Jeśli pracujesz głównie przy standardowych instalacjach mieszkaniowych, multimetr bez True-RMS wystarczy. Przy pracach przemysłowych lub w nowoczesnych budynkach z zaawansowaną automatyką warto zainwestować w model z tą funkcją.
Mimo wszystko lepiej, aby multimetr, który rozważasz w zakupie posiadał funkcję True-RMS. Lepiej coś mieć niż nie mieć, zwłaszcza teraz, gdy wszędzie wokół pełno jest urządzeń korzystających z zasilaczy impulsowych.
Pomiar pojemności, częstotliwości i temperatury
Te funkcje są użyteczne, ale nie kluczowe. Pomiar pojemności przyda się przy diagnostyce kondensatorów rozruchowych silników. Przydatniejsze w pracach hobbystycznych lub tzw. “przemysłówce”. Pomiar temperatury może być wygodny, choć dedykowany termometr często sprawdza się lepiej.
Pomiar częstotliwości również przydaje się wyjątkowo rzadko przy standardowych pracach instalatorskich. To funkcje, które w codziennej pracy elektroinstalatora praktycznie nie mają zastosowania. Dlatego uważam, że nie warto brać ich pod uwagę przy wyborze multimetru.

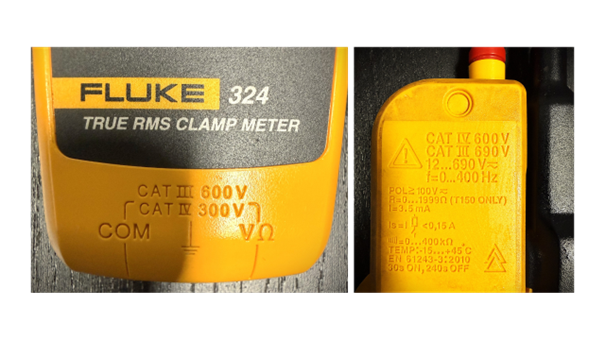

Klasy bezpieczeństwa CAT – jak dobrać multimetr do środowiska pracy?
System kategorii CAT określa, w jakich warunkach można bezpiecznie używać multimetru. To nie tylko kwestia maksymalnego napięcia, ale przede wszystkim odporności na przepięcia lub “wyjątkowe przypadki” przy naszej nieuwadze. Można powiedzieć, że jest to dość istotna kwestia przy wyborze multimetru, ponieważ dba o nasze bezpieczeństwo.
Co oznaczają klasy CAT? CAT II, CAT III i CAT IV w praktyce?
Kategoria CAT określa nie tyle maksymalne napięcie, ile odporność na impulsy przepięciowe, które występują bliżej źródła zasilania. Często słyszymy: "mam multimetr na 1000V, więc mogę wszędzie mierzyć". To groźne uproszczenie!
Klasy CAT w praktyce:
- CAT I: Odnosi się do obwodów, w których przepięcia są ograniczane. Przykładem są urządzenia elektroniczne podłączone do gniazdek, np. Telewizory.
- CAT II: Obwody o mocy zmiennej i ograniczonym napięciu. Dotyczy urządzeń podłączonych do gniazdka, np. sprzęt AGD, elektronarzędzia.
- CAT III: Dotyczy instalacji stałych, np. rozdzielni elektrycznych, obwodów oświetleniowych w budynkach, gniazd w instalacjach przemysłowych.
- CAT IV: Najwyższa kategoria, stosowana w miejscach, gdzie występują największe przepięcia. Obejmuje obwody na zewnątrz, linie zasilające budynki, instalacje zasilające z głównego przyłącza, instalacje przemysłowe.
Przykład: Multimetr CAT III 600V jest bezpieczniejszy przy rozdzielnicy niż CAT II 1000V, mimo niższego znamionowego napięcia.
Jakie multimetry wybierają profesjonaliści?
Profesjonalni instalatorzy zwykle wybierają sprawdzone marki, które gwarantują bezpieczeństwo, dokładność i wytrzymałość. Warto jednak (jeśli mamy budżet) wybrać multimetr “ten droższy” niż “ten tańszy” z uwagi na nasze bezpieczeństwo. Sam posiadam multimetry firmy FLUKE oraz SONEL, które sprawdzają się genialnie w codziennej pracy, a jednocześnie są ergonomiczne i wytrzymałe.
Marki premium:
- Fluke - złoty standard w branży, niezawodność i precyzja, modele 117, 175, 179,
- Benning - niemiecka jakość, popularne w instalatorstwie przemysłowym,
- Gossen Metrawatt - wysoka dokładność, popularne w energetyce.
Marki o dobrym stosunku ceny do jakości:
- Sonel - polska marka, świetna dla instalatorów, np. CMM-11,
- UNI-T - azjatyckie mierniki o przyzwoitej jakości,
- Brymen - tajwańska precyzja w rozsądnej cenie.
Przy wyborze warto zwrócić uwagę na dostępność serwisu i kalibracji w Polsce. Szczególnie jeżeli decydujemy się na zakup droższych multimetrów.
Na polskim rynku można wyróżnić dwie główne kategorie producentów multimetrów: marki premium oraz marki oferujące dobry stosunek ceny do jakości. W segmencie premium największą popularnością cieszą się Fluke, Benning oraz Gossen Metrawatt, które są szeroko dostępne i od lat kojarzone z najwyższą niezawodnością w branży.
Obok nich funkcjonują również inni producenci klasy top, tacy jak Megger czy Keysight, jednak w Polsce są one wybierane rzadziej głównie ze względu na wyższą cenę oraz bardziej ograniczoną dystrybucję. Z kolei w kategorii marek przystępnych cenowo dominują Sonel, UNI-T oraz Brymen, które zdobyły uznanie instalatorów dzięki dobrej jakości, dostępności części i serwisu oraz szerokiej ofercie modeli dopasowanych do codziennej pracy.

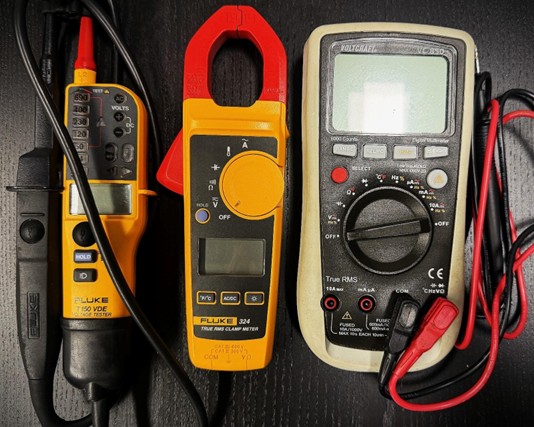

Jakie są różne rodzaje multimetrów?
O czym należy pamiętać, montując dekoracje świąteczne na zewnątrz?
Multimetry analogowe
Klasyczne mierniki analogowe są dziś rzadko spotykane, ale nie można całkowicie ich przekreślać. Ich dużą zaletą jest możliwość obserwacji płynnych, dynamicznych zmian wartości, co bywa trudne do uzyskania na miernikach cyfrowych. Mają oczywiście wady: niższą dokładność, trudniejszy odczyt, brak nowoczesnych funkcji czy mniejszą odporność na uszkodzenia mechaniczne. Mimo to w specyficznych warunkach potrafią być niezastąpione, dlatego wciąż istnieje zapotrzebowanie na droższe mierniki hybrydowe łączące zalety analogowego i cyfrowego.
Multimetry cyfrowe standardowe
Najpopularniejszy typ. Wyświetlacz LCD, automatyczny dobór zakresu (autorange), podstawowe funkcje pomiarowe. Idealny dla większości instalatorów, nawet tych początkujących. Można powiedzieć, że najprostszy i najbardziej budżetowy typ multimetru.
Multimetry True-RMS
Wersja rozszerzona multimetrów cyfrowych z możliwością pomiaru wartości skutecznej dla przebiegów zniekształconych. Niezbędne w instalacjach przemysłowych. Jak i wcześniej wspomniałem bardzo dobry wybór dla elektroinstalatorów.
Multimetry z funkcją rejestracji
Zaawansowane modele z możliwością zapisywania pomiarów, Bluetooth, połączeniem z aplikacją mobilną. Przydatne przy długotrwałych pomiarach i tworzeniu raportów. To już jest bardziej element dla typowych “pomiarowców” z branży.
Cęgi multimetrowe / prądowe
Połączenie multimetru i cęgów pomiarowych. Umożliwiają pomiar prądu bez rozłączania obwodu. Niezastąpione przy pomiarach w czynnych instalacjach. W praktyce bardzo przydatne. Świetnie się sprawdzi do diagnostyki instalacji, pomiaru upływu prądów czy też pomiaru prądów błądzących. Warto w niego zainwestować jeżeli realnie rozważasz pracę jako elektryk.
Jakie są różnice pomiędzy multimetrami?
Dokładność pomiaru - od ±0,5% w modelach profesjonalnych do ±2-3% w budżetowych.
Dla instalatora dokładność ±1-1,5% jest w zupełności wystarczająca.
Zakres pomiarowy - tańsze modele często ograniczają się do 600V AC, profesjonalne sięgają 1000V z kategorią CAT III/IV.
Szybkość próbkowania - ile razy na sekundę miernik odświeża wynik. W podstawowych pracach 2-3 pomiary/s wystarczą, przy diagnostyce warto mieć 5-10/s.
Wytrzymałość - od delikatnych mierników do pracy w warsztacie po odporne na upadki z 2-3 metrów modele terenowe z gumową obudową. Warto jednak doposażyć miernik w “case”, ponieważ wiemy jak to jest w naszej skrzynce narzędziowej.
Funkcje dodatkowe - pamięć pomiarów, latarka LED, automatyczne wyłączanie, ostrzeżenie o nieprawidłowym podłączeniu przewodów.
Przegląd marek niezawodnych multimetrów: Sonel, Fluke, Benning
Fluke - niekwestionowany lider
Fluke to synonim jakości w świecie przyrządów pomiarowych. Jeśli szukasz narzędzia na lata, to właściwy wybór.
Zalety:
- niezawodność potwierdzona dziesięcioleciami,
- najlepsza dokładność pomiarów,
- odporność na trudne warunki,
- doskonały serwis.
Wady:
- wysoka cena (500-2000 zł za modele instalatorskie),
- czasem przepłacasz za funkcje, których nie użyjesz.
Polecane modele: Fluke 117 (elektryka domowa), Fluke 175/179 (instalatorstwo przemysłowe).
Sonel - polska jakość w dobrej cenie
Sonel to wybór wielu polskich instalatorów. Marka z Świdnicy oferuje profesjonalny sprzęt w rozsądnych cenach.
Zalety:
- doskonały stosunek ceny do jakości,
- obsługa klienta oraz techniczna w PL,
- ekspresowy serwis na terenie Polski.
Wady:
- trochę większe gabaryty niż konkurencja,
- menu czasem mniej intuicyjne.
Polecane modele: Sonel CMM-11, CMM-40
Benning - niemiecka precyzja
Benning to sprawdzony wybór w instalatorstwie przemysłowym i energetyce zawodowej.
Zalety:
- wysoka jakość wykonania,
- funkcje dostosowane do wymagań przemysłowych,
- certyfikaty bezpieczeństwa,
- długa żywotność.
Wady:
- cena zbliżona do Fluke,
- mniejsza dostępność części i akcesoriów w Polsce.
Polecane modele: Benning MM 1-2, MM 7-1
Jak uniknąć błędów przy pomiarach multimetrem?
- Zawsze wybieraj odpowiednią kategorię CAT multimetru przed rozpoczęciem pomiarów w danych warunkach pomiarowych.
- Sprawdzaj stan przewodów przed każdym użyciem.
- Nie przekraczaj parametrów znamionowych multimetru.
- Przechowuj multimetr w suchym miejscu - wilgoć może uszkodzić elektronikę.
- Wyłączaj miernik po użyciu - oszczędzisz baterię.
- Nie ignoruj ostrzeżeń - jeśli multimetr sygnalizuje błąd, nie kontynuuj pomiaru.
- A przede wszystkim… używaj go z głową…
Nawet najlepszy multimetr nie uchroni przed błędami wynikającymi z nieprawidłowego użytkowania.
Jakie są typowe błędy przy pomiarach elektrycznych multimetrem?
Pomiar prądu zamiast napięcia
Klasyczny błąd początkujących - podłączenie przewodów do gniazd pomiarowych prądu i próba pomiaru napięcia.Skutek: przepalony bezpiecznik wewnętrzny, w gorszym przypadku uszkodzenie miernika.
Jak tego uniknąć: Zawsze sprawdzaj pozycję przełącznika i podłączenie sond pomiarowych przed pomiarem.
Są oczywiście multimetry, które wykrywają tego typu błędy. Warto sprawdzić, czy właśnie wybrany taką funkcję posiada (szczególnie jeżeli jesteś osobą początkującą).
Przekroczenie zakresu pomiarowego
Pomiar wysokiego napięcia na zakresie dla niskiego może uszkodzić przyrząd lub zagrozić bezpieczeństwu.
Jak tego uniknąć: Używaj funkcji auto-range lub rozpocznij pomiar od najwyższego zakresu.
W praktyce jednak większość mierników cyfrowych dobrej jakości posiada funkcję, która od razu wskazuje na wyświetlaczu komunikat o przekroczeniu zakresu pomiarowego.
Używanie multimetru nieodpowiedniej kategorii do prac
Używanie multimetru CAT II przy rozdzielnicy przemysłowej to śmiertelne zagrożenie. Używając tanich “chińskich” mierników z niesprawdzonego źródła bez znaku jakości i dopuszczenia do UE narażasz się na niebezpieczeństwo. One nie mają ATESTÓW!
Jak tego uniknąć: Zawsze sprawdzaj kategorię CAT swojego sprzętu i środowisko pracy.
Zużyte przewody pomiarowe
Uszkodzona izolacja przewodów to częsta przyczyna porażeń.
Jak tego uniknąć: Regularnie kontroluj stan przewodów, wymień je przy najmniejszych uszkodzeniach.
Praca bez sprawdzenia stanu baterii
Wyczerpana bateria może dawać błędne wskazania.
Jak tego uniknąć: Sprawdzaj symbol baterii, wymieniaj regularnie.
Pomiar rezystancji w obwodzie pod napięciem
Jak tego uniknąć: Nigdy nie mierz rezystancji, gdy obwód jest zasilany.
Możesz uszkodzić trwale multimetr.
Dotykanie przewodów pomiarowych w trakcie pomiaru
Jak tego uniknąć: Twoje ciało stanowi rezystancję, która wpływa na pomiar. Trzymaj przewody tylko za izolowane uchwyty.

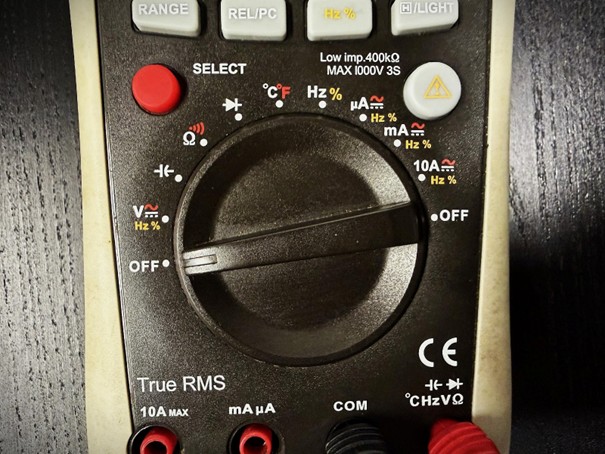

Niewłaściwa pozycja przełącznika funkcji
Jak tego uniknąć: Upewnij się, że przełącznik jest w pozycji odpowiadającej typowi pomiaru - napięcie AC, DC, rezystancja, prąd itd. To BARDZO istotne. Bardzo częsty błąd popełniany przez początkujących.
Który multimetr będzie najlepszy dla instalatora? Podsumowanie
Wybór idealnego multimetru zależy od charakteru wykonywanej pracy i budżetu.
Moje rekomendacje dla Ciebie.
Dla elektryka domowego (instalacje mieszkaniowe):
Sonel CMM-11 lub Fluke 117
- kategoria CAT III 600V,
- True-RMS nie jest konieczne,
- test ciągłości z sygnałem dźwiękowym,
- cena: 300-600 zł.
Dla instalatora przemysłowego:
Fluke 175 lub Benning MM 7-1
- kategoria CAT III 1000V lub CAT IV 600V,
- True-RMS obowiązkowo,
- szybki pomiar, pamięć danych,
- cena: 800-1500 zł.
Dla początkującego z ograniczonym budżetem:
UNI-T UT139C lub podobne z kategorią CAT III
- minimum CAT III 600V,
- podstawowe funkcje pomiarowe,
- autorange,
- cena: 150-250 zł.
Pamiętaj, że multimetr to inwestycja w bezpieczeństwo. Nie oszczędzaj na kategorii CAT. Różnica w cenie między CAT II a CAT III to często zaledwie 50-100 zł, a może to uratować życie w przypadku nieszczęśliwego wypadku lub błędu.
Najczęściej zadawane pytania o multimetry - FAQ
Ile kosztuje dobry multimetr?
Profesjonalny multimetr dla instalatora to wydatek od 300 do 1500 zł. Za 300-500 zł kupisz przyzwoity miernik polskich lub azjatyckich marek z kategorią CAT III. Za 600-1000 zł dostaniesz solidny sprzęt z True-RMS. Modele premium (Fluke, Benning) w wersji dla instalatorów to koszt 800-2000 zł.
UWAGA!
Nie warto schodzić poniżej 200 zł - najtańsze modele często nie spełniają norm bezpieczeństwa, mają złej jakości przewody i szybko się psują. Dla hobbysty wystarczy multimetr za 100-150 zł, ale profesjonalista potrzebuje czegoś lepszego.
Czy można samodzielnie skalibrować multimetr?
Nie. Kalibracja to proces wymagający specjalistycznego sprzętu wzorcowego o znacznie wyższej dokładności niż kalibrowany przyrząd. Samodzielnie możesz jedynie zweryfikować, czy multimetr działa poprawnie, mierząc znane napięcia (np. baterie, gniazdko 230V).
Profesjonalną kalibrację wykonują akredytowane laboratoria. Koszt kalibracji podstawowego multimetru to około 100-200 zł. Częstotliwość dla sprzętu zawodowego zaleca się raz w roku, dla narzędzi używanych okazjonalnie co 2-3 lata.
Jeśli multimetr znacząco odbiega od rzeczywistych wartości, nie próbuj go "regulować" to znak, że wymaga serwisu lub wymiany.
Często jednak z praktyki wystarczy wymienić baterię, ponieważ wyniki mogą być mocno zafałszowane w przypadku słabej baterii.
Jaki multimetr wybrać na start?
Jeśli zaczynasz pracę jako instalator, postaw na:
Sonel CMM-11 (ok. 350 zł) - najlepszy wybór dla polskiego instalatora. Kategoria CAT III 600V, podstawowe funkcje, polski serwis.
Alternatywy:
- UNI-T UT139C (ok. 180 zł) - budżetowy, ale z CAT III,
- Brymen BM257s (ok. 400 zł) - bardzo dobra jakość w rozsądnej cenie
Unikaj najtańszych modeli bez certyfikatów CAT. Sprawdź czy w zestawie są przewody z atestami to ważne dla bezpieczeństwa.
Na początek wystarczy model podstawowy. Z czasem, gdy będziesz wiedział, jakie dodatkowe funkcje są Ci potrzebne (True-RMS, pomiar pojemności, rejestracja danych), możesz zainwestować w lepszy sprzęt. Dobry multimetr podstawowy posłuży Ci przez lata nawet po zakupie zaawansowanych modeli.

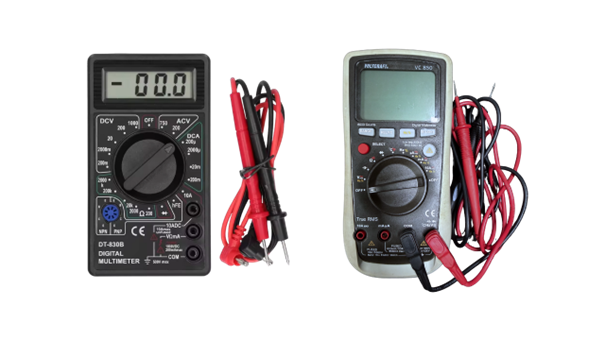

Najgorsze co możesz zrobić to zakupić chiński “czarny multimetr”, który dostępny jest niestety w sklepach wielkopowierzchniowych lub miejscach niewiadomego pochodzenia np targach etc. Wybieraj zawsze sprawdzone marki i źródła. Ceńmy w sobie profesjonalizm a inwestycja w dobry jakościowy multimetr bardzo szybko się zwróci.
