Dlaczego wybór odpowiedniego miernika cęgowego jest ważny?

Odpowiednio dobrany miernik cęgowy muszą spełniać rygorystyczne normy bezpieczeństwa, oferować wystarczającą dokładność pomiarów i być na tyle wytrzymałe, aby służyć przez lata intensywnej eksploatacji. Rozdzielnice to miejsca o dużych prądach, gdzie każdy błąd może mieć poważne konsekwencje.

Niewłaściwy wybór cęgów może skutkować:

• zagrożeniem życia - cęgi bez odpowiedniej kategorii CAT mogą nie wytrzymać przepięć występujących w rozdzielnicach,
• błędnymi pomiarami - niedokładne cęgi prowadzą do nieprawidłowej diagnostyki i błędnych decyzji projektowych,
• szybkim zużyciem - tanie cęgi nie są przystosowane do intensywnej pracy i szybko się psują. Jak wiadomo, zdarzają się upadki sprzętu,
• utratą czasu - niewygodne cęgi spowalniają pracę, a brak istotnych funkcji wymusza używanie dodatkowych przyrządów.

Na co zwrócić uwagę przy wyborze cęgów do rozdzielnicy?

Kluczowe parametry, które opisuję szerzej w dalszej części:

• kategoria bezpieczeństwa CAT,
• true-RMS,
• zakres pomiarowy prądu,
• klasa dokładności,
• odporność na przepięcia.

Jaką kategorię bezpieczeństwa (CAT) wybrać?

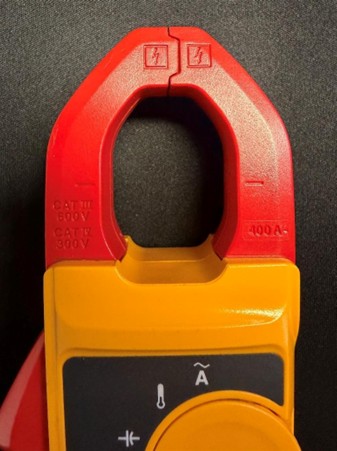

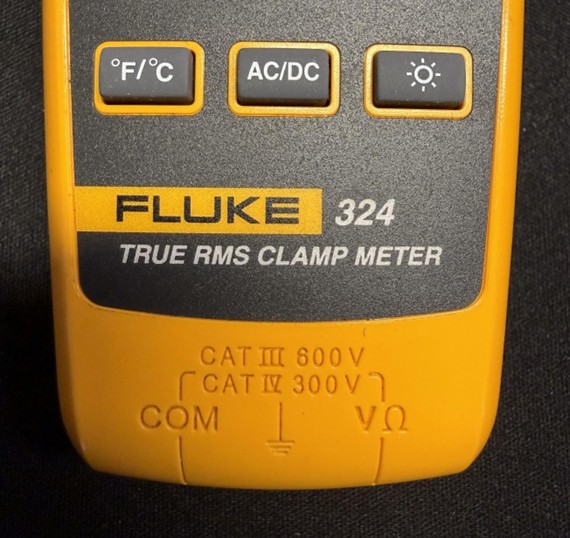

Kategoria CAT to najważniejszy parametr bezpieczeństwa przy wyborze cęgów do rozdzielnicy. Określa ona, w jakim środowisku elektrycznym można bezpiecznie używać przyrządu.

CAT II 300V/600V - gniazdka wtykowe i urządzenia przenośne. To za mało dla pracy w rozdzielnicach. Cęgi z kategorią CAT II nadają się tylko do pomiaru prądu w obwodach końcowych, takich jak: gniazdka, przedłużacze, odbiorniki etc.

CAT III 600V/1000V - rozdzielnice budynków, instalacje stałe. To minimum dla pracy w typowych rozdzielnicach mieszkaniowych i biurowych. CAT III 600V wystarcza dla instalacji jednofazowych 230V, natomiast CAT III 1000V zabezpiecza także przy instalacjach trójfazowych 400V.

CAT IV 600V - główne przyłącza energetyczne, liczniki, linie zasilające. Najwyższy poziom ochrony, wymagany przy pomiarach w głównych rozdzielnicach zasilających budynków, przy złączach energetycznych i licznikach. Jeśli pracujesz przy głównych rozdzielnicach lub jako elektroenergetyk, polecam ci właśnie cęgi z kategorii CAT IV.

Moja praktyczna rekomendacja dla Ciebie:

• instalator domowy/biurowy: CAT III 600V minimum, lepiej CAT III 1000V,
• instalator przemysłowy: CAT III 1000V lub CAT IV 600V,
• elektroenergetyk: CAT IV 600V/1000V.

Osobiście używam cęgów z kategorii CAT IV. Dzięki temu mam pewność, że w przypadku mojego błędu lub zdarzenia losowego w instalacji, jestem bezpieczny.

Nigdy nie używaj cęgów o niższej kategorii niż wymagana dla danego środowiska!!

To bezpośrednie zagrożenie życia. W przypadku przepięcia w instalacji (np. przy zwarciu) miernik cęgowyi o niewystarczającej kategorii może ulec zniszczeniu, a nawet wybuchnąć w dłoni w skrajnych sytuacjach.

(Jak działa miernik cęgowy? - w innym artykule rozkładam na czynniki pierwsze działanie i najważniejsze parametry)

Czy warto wybrać miernik cęgowy z True RMS?

True-RMS (wartość skuteczna rzeczywista) to funkcja, która według mnie ma kluczowe znaczenie przy obecnym stanie sieci elektroenergetycznej.

True-RMS JEST konieczny gdy:

• w rozdzielnicy zasilane są zasilacze impulsowe (komputery, LED, elektronika),
• pracujesz z falownikami i sterownikami częstotliwościowymi,
• mierzysz obciążenie w instalacjach przemysłowych z układami tyrystorowymi,
• diagnozujesz instalacje z dużą ilością elektroniki (biurowce, domy inteligentne),
• pracujesz przy instalacjach fotowoltaicznych z inwerterami.

Obecnie w budynkach przebiegi prądu są odkształcone przez masę elektroniki. Zwykłe cęgi mogą pokazać błąd nawet 30-40%, podczas gdy True-RMS zmierzy dokładnie. Jeśli kupujesz cęgi za 500+ zł, większość modeli ma już True-RMS - to obecnie standard w segmencie profesjonalnym. Jeżeli jesteś amatorem lub zajmujesz się elektryką hobbystycznie, tańsza wersja w zupełności Ci wystarczy.

NIE jest konieczny True-RMS gdy:

• pracujesz wyłącznie przy prostych instalacjach oświetleniowych i gniazd wtykowych,
• mierzysz obciążenie urządzeń liniowych (grzejniki, żarówki tradycyjne, silniki bezszczotkowe),
• wszystkie odbiorniki mają przebiegi sinusoidalne.

Zwykłe mierniki cęgowe AC wystarczą do podstawowych pomiarów w starszych instalacjach mieszkaniowych.

Jak ważna jest dokładność pomiaru?

Dla typowej pracy instalatora przy rozdzielnicach dokładność 2% jest w zupełności wystarczająca. Dla przykładu sprawdzasz czy obciążenie nie przekracza 80% znamionowego (zasada bezpiecznego obciążenia), czy fazy są równomiernie obciążone (w tych zastosowaniach różnica 1-2 amperów nie ma znaczenia).

Według mnie wyższą dokładność potrzebujesz gdy:

• rozliczasz zużycie energii,
• projektujesz instalacje i potrzebujesz precyzyjnych danych,
• pracujesz w laboratoriach pomiarowych.

W mojej opinii dla większości instalatorów cęgi z dokładnością 2% są optymalne. Dopiero przy pomiarach do protokołów i projektowaniu warto inwestować w droższą klasę 1%.

Jakie parametry techniczne są najważniejsze?

Jaki maksymalny prąd mogą mierzyć mierniki cęgowe?

Zakres pomiarowy prądu to kluczowy parametr. Musi być dopasowany do instalacji, z którymi pracujesz.

• Do 200A (instalacje mieszkaniowe małe). Wystarczające dla pomiarów w mieszkaniach i małych domach jednorodzinnych, gdzie zabezpieczenie główne to 40-63A. Pozwala zmierzyć z zapasem obciążenie poszczególnych obwodów i sprawdzić symetrię faz.
• Do 400A (instalacje mieszkaniowe i małe, biura). Najbardziej uniwersalny zakres dla instalatora domowego/biurowego. Pokrywa instalacje o zabezpieczeniu głównym do 160A, co obejmuje większość domów jednorodzinnych i małych obiektów użytkowych. W praktyce cęgi do 400A okazują się w zupełności wystarczające dla większości osób i takie również Tobie polecam.
• Do 600A (instalacje przemysłowe małe/średnie). Dla instalatorów pracujących przy rozdzielnicach przemysłowych, warsztatach, większych biurowcach. Zabezpieczenia główne do 250-300A.
• Do 1000A i więcej (przemysł ciężki, duże obiekty). Dla elektroenergetyków, instalatorów przemysłowych przy dużych rozdzielnicach, zasilających hale produkcyjne, centra handlowe, obiekty przemysłowe.

Jak dobrać zakres pomiarowy?

Pomyśl o największym zabezpieczeniu, z jakim pracujesz, i pomnóż razy 2-3. To Twój minimalny zakres cęgów.

Moja praktyczna rekomendacja dla Ciebie:

• elektryk domowy: 400A (wystarczy dla 99% zastosowań),
• instalator komercyjny: 600A (zapas na większe obiekty),
• instalator przemysłowy: 1000A (pokrywa większość zastosowań przemysłowych).

Co oznacza klasa dokładności?

Klasa dokładności to parametr określający maksymalny dopuszczalny błąd pomiaru w określonych warunkach (temperatura, zakres pomiarowy, częstotliwość). Im niższa klasa, tym dokładniejszy pomiar.

• Klasa 2 lub 2.5 - mierniki cęgowe budżetowe

  Błąd do 2,5% w optymalnych warunkach. W praktyce może być większy przy pomiarach na krańcach zakresu, w wysokiej temperaturze lub przy niskiej częstotliwości.
• Klasa 1.5 lub 2.0 - mierniki cęgowe średniej klasy

  Błąd do 2% w optymalnych warunkach. Dobry kompromis między ceną, a dokładnością dla większości zastosowań instalatorskich.
• Klasa 1.0 lub lepsza - mierniki cęgowe profesjonalne

  Błąd do ±1% lub mniejszy. Dla pomiarów protokołowych, projektowania, zastosowań wymagających wysokiej precyzji, laboratoriach etc.

Klasa dokładności jest zwykle podawana w dokumentacji technicznej cęgów. W praktyce tak jak wspomniałem, dla „komercyjnego elektroinstalatora” klasa dokładności nie jest aż tak istotna. Według mnie lepiej zainwestować w wyższą kategorię CAT niż kierować się klasą dokładności. Miernikiem cęgowym mierzymy duże prądy, więc klasa dokładności nie jest aż tak istotna, jak w przypadku np. multimetrów „tradycyjnych”, gdzie dokładność jest już istotniejsza.

Jak sprawdzić odporność na przepięcia?

Odporność na przepięcia to zdolność cęgów do przetrwania krótkotrwałych skoków napięcia bez uszkodzenia. Jest ściśle związana z kategorią CAT, ale warto sprawdzić dodatkowe parametry.

• Napięcie znamionowe

  maksymalne napięcie, przy którym cęgi mogą pracować ciągle (np. 600V, 1000V)
• Napięcie udarowe

  maksymalne krótkotrwałe przepięcie, jakie cęgi wytrzymają bez uszkodzenia (np. 6kV, 8kV dla CAT III)
• Bezpieczniki wewnętrzne

  dobrej jakości cęgi mają wbudowane bezpieczniki chroniące elektronikę przed przepięciami
• Zabezpieczenie przeciążeniowe

  funkcja wykrywająca próbę pomiaru prądu przekraczającego zakres i ostrzegająca użytkownika

• Sprawdzenie certyfikatów

  Przy zakupie zweryfikuj, czy cęgi mają certyfikaty:
  - IEC 61010 - norma bezpieczeństwa dla sprzętu pomiarowego
  - CE - zgodność z normami europejskimi
  - Certyfikaty niezależnych laboratoriów (TUV, VDE) - gwarancja jakości

Jeśli cęgi nie mają żadnych certyfikatów lub tylko "CE" bez numeru jednostki notyfikowanej to już znak dla Ciebie, że lepiej ich unikać.

Jak dobrać miernik cęgowy do konkretnego zastosowania?

Instalacje mieszkaniowe (domy, mieszkania)

Typowe wymagania:

• Zakres prądu: do 200-400A
• Kategoria: CAT III 600V (minimum) lub CAT III 1000V
• True-RMS: opcjonalnie (jeśli w budynku dużo elektroniki)
• Dodatkowe funkcje: test ciągłości, pomiar napięcia AC/DC, NCV

Polecane modele:

• UNI-T UT210E (AC/DC, 100A, ~250 zł) - budżetowy, dobry na start
• Sonel CMP-400 (AC/DC, 400A, True-RMS, ~500 zł) - świetny stosunek ceny do jakości
• Fluke 323 (AC, 400A, True-RMS, ~900 zł) - profesjonalna jakość

Instalacje komercyjne (biura, sklepy, małe firmy)

Typowe wymagania:

• Zakres prądu: do 400-600A
• Kategoria: CAT III 1000V
• True-RMS: TAK (dużo elektroniki, komputery, LED)
• Dodatkowe funkcje: pomiar częstotliwości, autorange, podświetlenie

Polecane modele:

• Brymen BCM-2000 (AC/DC, 2000A, True-RMS, ~700 zł) - bardzo uniwersalne
• Fluke 376 FC (AC/DC, 1000A, True-RMS, Bluetooth, ~2200 zł) - top profesjonalny
• Sonel CMP-2042 (AC/DC, 1000A, True-RMS, ~600 zł) - polski standard

Instalacje przemysłowe (fabryki, hale, zakłady)

Typowe wymagania:

• Zakres prądu: do 1000A lub więcej
• Kategoria: CAT III 1000V lub CAT IV 600V
• True-RMS: TAK (falowniki, sterowniki, tyrystory)
• Dodatkowe funkcje: pomiar harmonicznych, pomiar mocy, rejestracja danych

Polecane modele:

• Fluke 381 (AC/DC, 1000A, True-RMS, zdalna sonda iFlex 2500A, ~2500 zł)
• Chauvin Arnoux F407 (AC/DC, 2000A, analizator mocy, ~3500 zł)
• Kyoritsu KEW 2046R (AC/DC, 600A, bluetooth, ~1200 zł)

Główne rozdzielnice zasilające, elektroenergetyka

Typowe wymagania:

• Zakres prądu: 1000A minimum, lepiej 1500-2000A
• Kategoria: CAT IV 600V lub CAT IV 1000V
• True-RMS: TAK
• Dodatkowe funkcje: pomiar wszystkich parametrów sieci, analiza jakości zasilania, rejestracja

Polecane modele:

• Fluke 1630-2 FC (uziemienie + prąd, CAT IV, ~6000 zł)
• Chauvin Arnoux F27 (AC/DC, 1000A, CAT IV, ~2500 zł)
• Sonel CMP-1000 (AC/DC, 1000A, CAT IV 600V, ~1500 zł)

Jak sprawdzić, czy cęgi działają poprawnie?

Najprostszy sposób, to zmierz prąd w obwodzie, którego obciążenie znasz:

1. Grzejnik elektryczny - jeśli wiesz że ma 2000W, przy 230V powinien pobierać około 8,7A (2000W ÷ 230V = 8,7A).
2. Żarówka - 100W przy 230V = około 0,43A.
3. Czajnik elektryczny - 2200W przy 230V = około 9,6A.

Zmierz prąd cęgami i porównaj z wyliczoną wartością. Jeśli różnica przekracza 10% to cęgi wymagają kalibracji lub są uszkodzone.

Porównanie z innym miernikiem

Jeśli masz dostęp do drugiego miernika (multimetr z funkcją amperomierza lub inne cęgi), zmierz ten sam obwód obiema przyrządami. Wyniki powinny się zgadzać w granicach sumy ich dokładności.

Przykład: Cęgi A pokazują 15,2A (dokładność 2%), cęgi B pokazują 15,8A (dokładność 2%). Różnica 0,6A to około 4%, co mieści się w sumie błędów (2% + 2% = 4%) - oba przyrządy działają prawidłowo.

Sprawdzenie stanu mechanicznego

• cęgi muszą się szczelnie domykać - żadnych luzów, szczelin, luźnych elementów,
• spężynka otwierania działa płynnie,
• obudowa bez pęknięć, szczególnie wokół szczęk cęgów,
• przewody pomiarowe (jeśli są) bez uszkodzeń izolacji,
• wyświetlacz czytelny, bez martwych segmentów.

Jeśli którykolwiek element budzi wątpliwości - cęgi należy wysłać do serwisu lub wymienić.

Najczęściej zadawane pytania o dobór cęgów pomiarowych - FAQ

Czy mierniki cęgowe są bezpieczne?

Tak, cęgi pomiarowe są bezpieczne pod warunkiem że:

• mają odpowiednią kategorię CAT dla miejsca pracy (rozdzielnica = minimum CAT III),
• są sprawne technicznie (brak uszkodzeń mechanicznych),
• są używane zgodnie z instrukcją,
• przestrzegasz podstawowych zasad bezpieczeństwa.

Cęgi są znacznie bezpieczniejsze niż klasyczny amperomierz włączany w szereg, ponieważ nie wymagają rozłączania obwodu. Nie ma ryzyka zwarcia podczas podłączania. Pomiar odbywa się bezkontaktowo, przez pole magnetyczne wokół przewodu.

Czy można mierzyć prąd bez rozłączania obwodu?

Tak, to właśnie główna zaleta cęgów pomiarowych. W przeciwieństwie do klasycznego amperomierza, który wymaga włączenia w szereg z obwodem (co oznacza rozłączenie przewodu), cęgi mierzą prąd bezkontaktowo.

Cęgi wykrywają pole magnetyczne wokół przewodu, przez który płynie prąd. Nie musisz przerywać obwodu. Wystarczy otworzyć cęgi, objąć nimi przewód i zamknąć. Pomiar trwa kilka sekund.

To właśnie dlatego (według mojej opinii) cęgi pomiarowe to podstawowe narzędzie przy pracy w rozdzielnicach. Możesz szybko sprawdzić obciążenie każdej fazy, zweryfikować czy zabezpieczenie jest odpowiednio dobrane, sprawdzić symetrię obciążenia itd. Wszystko bez wyłączania zasilania. Uważam to za świetne rozwiązanie. Częściej używam w pracy właśnie cęgów niż „tradycyjnego multimetru”.

Jak kalibrować cęgi pomiarowe?

Kalibracja to proces wymagający specjalistycznego sprzętu wzorcowego o dokładności co najmniej 3-5 razy wyższej niż kalibrowany przyrząd. Próba "kalibracji" w domu (np. przez regulację potencjometrów wewnątrz cęgów, o ile w ogóle są dostępne) może tylko pogorszyć sytuację.

Profesjonalna kalibracja:

• wykonywana w akredytowanych laboratoriach (najlepiej z certyfikatem PCA - Polskie Centrum Akredytacji),
• koszt: 150-400 zł w zależności od modelu i zakresu pomiarowego,
• czas: 1-2 tygodnie (wysyłka, kalibracja, zwrot),
• częstotliwość: raz w roku dla sprzętu zawodowego, co 2-3 lata dla użytku okazjonalnego.

Co otrzymujesz po kalibracji:

• certyfikat kalibracji z dokładnymi wartościami odchyłek w różnych punktach pomiarowych,
• naklejkę z datą kalibracji i terminem następnej,
• pewność, że Twoje pomiary są wiarygodne.

Możesz za to samodzielnie jedynie „zweryfikować „czy cęgi działają poprawnie (test na znanym obciążeniu), ale to nie jest kalibracja.

Czy tanie cęgi są warte zakupu?

To zależy od tego, jak definiujemy "tanie" i do czego ich potrzebujesz:

Cęgi do 100 zł („chińskie no-name”):

• zazwyczaj NIE są warte zakupu dla profesjonalisty,
• brak certyfikatów CAT lub fałszywe certyfikaty,
• niska dokładność (±3-5%),
• kiepska jakość wykonania, szybko się psują,
• można rozważyć TYLKO do okazjonalnego użytku hobbystycznego.

Cęgi 200-400 zł

• dobry wybór dla elektryka domowego pracującego okazjonalnie,
• mają certyfikaty CAT (zwykle CAT III 600V),
• przyzwoita dokładność (±2-2,5%),
• podstawowe funkcje działają dobrze,
• słabsza wytrzymałość mechaniczna niż droższa konkurencja.

Cęgi 400-800 zł

• bardzo dobry stosunek ceny do jakości,
• profesjonalna konstrukcja, wysokie CAT,
• dokładność ±1,5-2%,
• wytrzymają lata intensywnej pracy,
• lokalny serwis (w przypadku Sonel).

Cęgi 800+ zł

• najwyższa jakość i niezawodność,
• dokładność ±1% lub lepsza,
• dodatkowe funkcje (Bluetooth, rejestracja, analiza),
• gwarancja na lata, doskonały serwis,
• dla wymagających profesjonalistów.

Moja praktyczna rada dla Ciebie…Jeśli jesteś instalatorem pracującym zawodowo - minimum 400-600 zł. To wydatek, który zwróci się szybko poprzez oszczędność czasu i pewność pomiarów.

Nigdy nie kupuj cęgów bez certyfikatów CAT to hazard ze zdrowiem!

Lepiej wybrać cęgi czy multimetr?

To zależy od charakteru Twojej pracy - często potrzebujesz obu przyrządów, ponieważ służą do różnych celów.

Cęgi - kiedy są lepsze:

• pomiar prądu w czynnych instalacjach (bez rozłączania),
• praca w rozdzielnicach - szybkie sprawdzenie obciążenia faz,
• pomiar dużych prądów (powyżej 10A),
• diagnostyka instalacji pod napięciem,
• sprawdzanie symetrii obciążenia w instalacjach 3-fazowych.

Multimetr - kiedy jest lepszy:

• pomiar napięcia (dokładniejszy niż w cęgach),
• pomiar rezystancji i test ciągłości,
• pomiar małych prądów (poniżej 1A),
• diagnostyka elektroniki,
• pomiar pojemności, częstotliwości, temperatury,
• prace serwisowe przy urządzeniach elektronicznych.

W mojej opinii idealne rozwiązanie to cęgi oraz multimetr.

Większość profesjonalnych cęgów ma wbudowane funkcje multimetru (pomiar napięcia, rezystancji, ciągłości), więc możesz mieć jedno urządzenie do większości pomiarów. Jednak dla pełnej funkcjonalności warto mieć także osobny multimetr cyfrowy.

Jeśli budżet pozwala tylko na jeden przyrząd, a pracujesz głównie przy rozdzielnicach lepszym wyborem będą cęgi wielofunkcyjne z True-RMS.

Patryk Berliński - ElektroTechniczni.pl Właściciel firmy ElektroTechniczni i aktywny członek Stowarzyszenia Elektryków Polskich (SEP) - oddział Warszawski. Prowadzi szkolenia dla elektryków oraz osób pracujących przy instalacjach i urządzeniach elektroenergetycznych. Doświadczenie zdobywał m.in. w Polskich Sieciach Elektroenergetycznych (PSE) oraz Tramwajach Warszawskich (TW). Firma ElektroTechniczni posiada certyfikat ISO 9001:2015 na usługi szkoleniowe, potwierdzający najwyższe standardy jakości świadczonych szkoleń i usług.
