Pomiar prądu elektrycznego standardowym multimetrem wymaga rozłączenia obwodu i włączenia miernika w szereg z odbiornikiem. W wielu sytuacjach jest to niepraktyczne, czasochłonne, a czasem wręcz niemożliwe. Rozwiązaniem tego problemu są mierniki cęgowe, które pozwalają na bezkontaktowy pomiar prądu bez ingerencji w instalacje.

Spis treści:

1. Co to jest miernik cęgowy?
2. Co można mierzyć miernikiem cęgowym?
3. Jak działa miernik cęgowy?
4. Jakie są rodzaje mierników cęgowych?
5. Jak obsługiwać miernik cęgowy?
6. Jak zmierzyć prąd nie przerywając obwodu?
7. Jak zmierzyć fazy za pomocą miernika cęgowego?
8. Miernik cęgowy – ile kosztuje?
9. Najczęściej zadawane pytania o mierniki cęgowe - FAQ

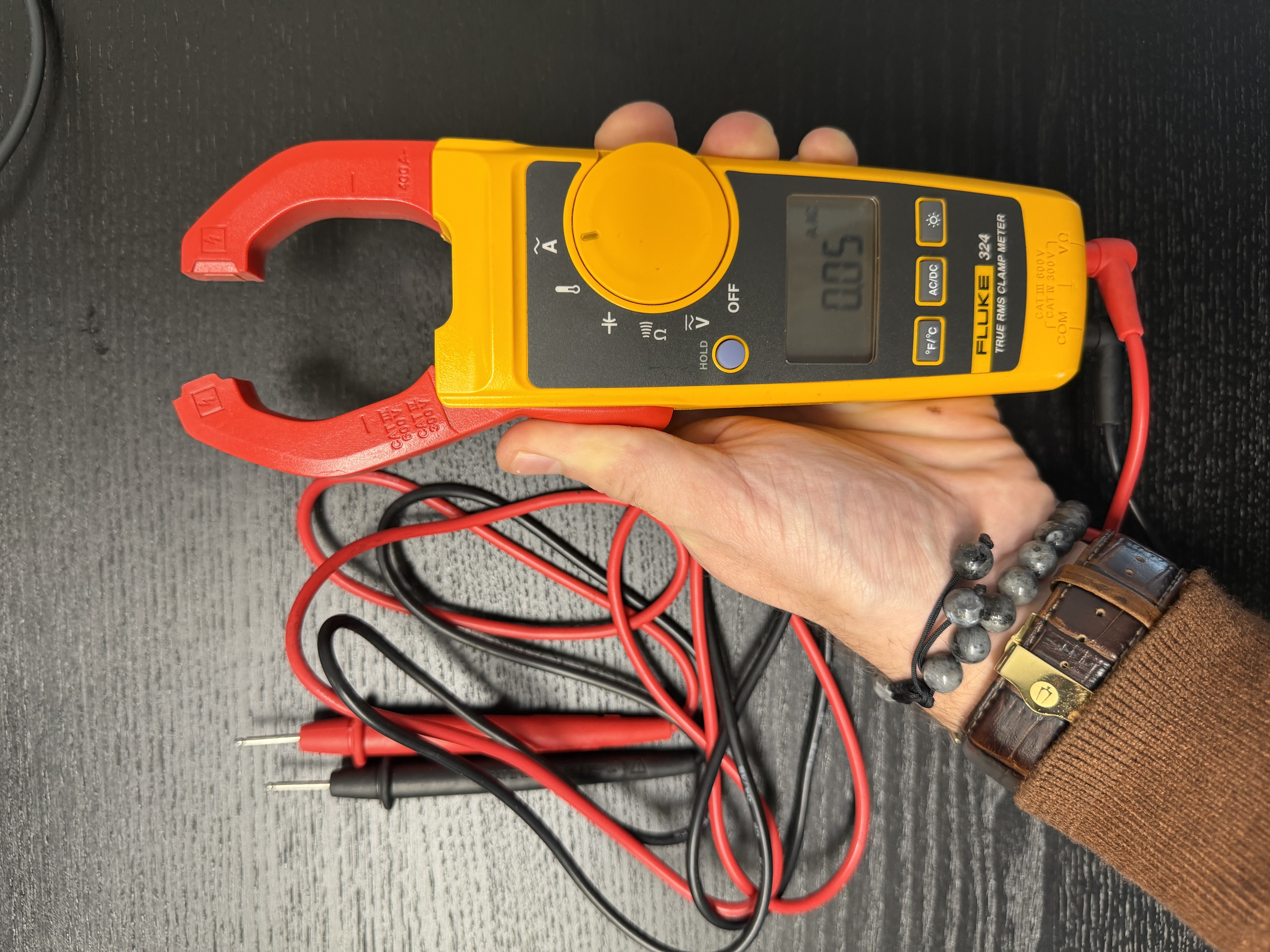

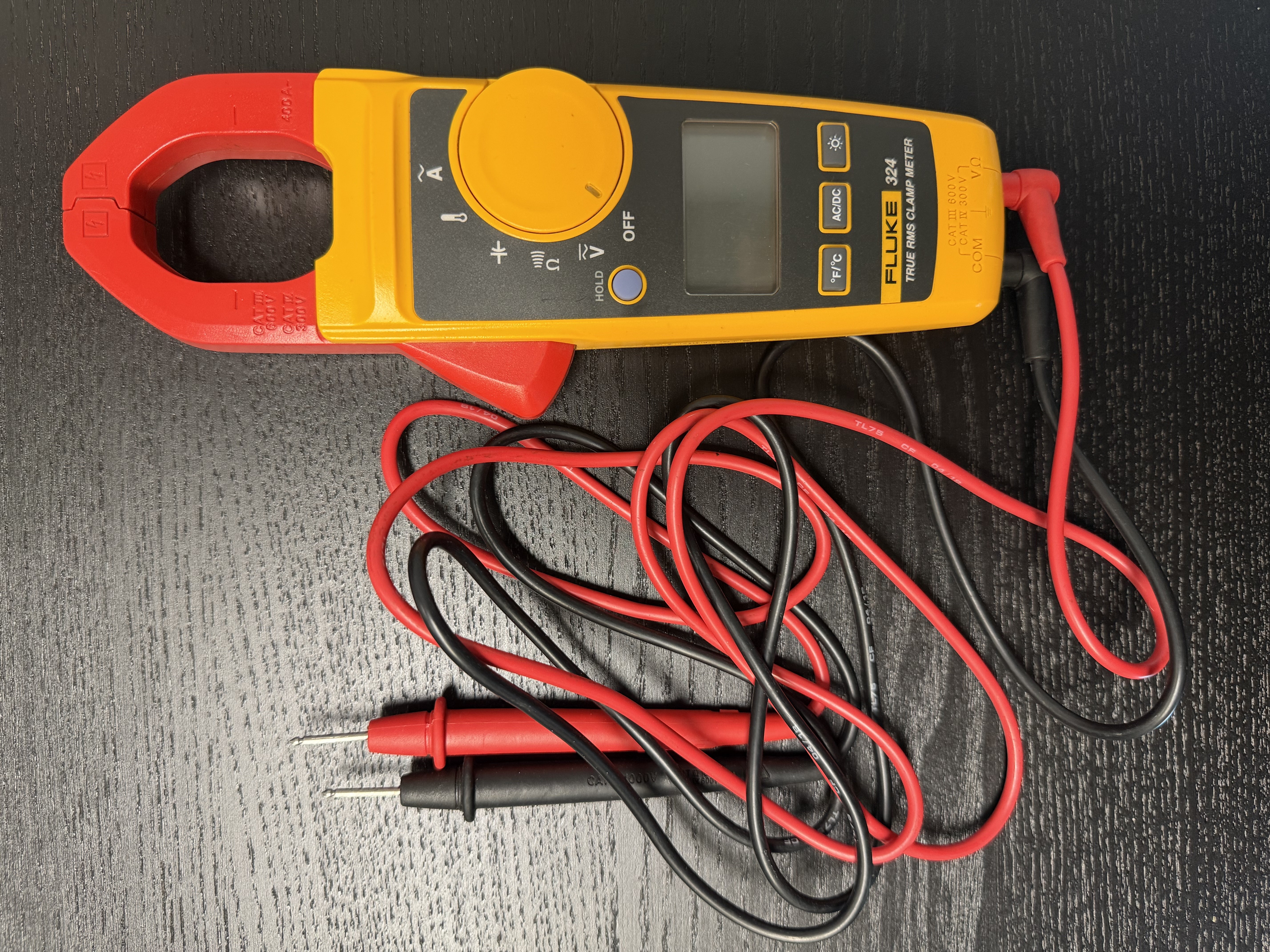

Co to jest miernik cęgowy?

Miernik cęgowy to specjalistyczny przyrząd pomiarowy łączący funkcje standardowego multimetru z możliwością bezkontaktowego pomiaru prądu. Charakterystycznym elementem są szczypce (cęgi) w kształcie roztwieranej obręczy, które obejmują przewód bez konieczności jego rozłączania.

Nazwa "cęgowy" pochodzi właśnie od tych szczypiec, wystarczy je rozewrzeć, objąć nimi przewód, a następnie zamknąć. Miernik wykrywa pole magnetyczne wokół przewodu i na tej podstawie oblicza przepływający prąd. Cały pomiar trwa kilka sekund i nie wymaga żadnej ingerencji w instalację elektryczną. Co z praktycznego punktu widzenia jest bardzo dobrym rozwiązaniem, ponieważ możesz dokonać pomiaru prądu płynącego w obwodzie „tu i teraz”.

Współczesne mierniki cęgowe to zazwyczaj pełnowartościowe multimetry z dodatkowymi funkcjami pomiarowymi. Poza prądem mierzą także napięcie, rezystancję, a często pojemność i częstotliwość. Dla instalatora to narzędzie "dwa w jednym" – multimetr i amperomierz cęgowy w jednym.

W tym artykule podpowiadam, jak dobrać multimetr do pracy w terenie - serdecznie zachęcam do przeczytania.

Co można mierzyć miernikiem cęgowym?

Prąd przemienny (AC)

To podstawowa i najczęstsza funkcja miernika cęgowego. Wszystkie modele, nawet najtańsze, potrafią mierzyć prąd AC. Zakresy pomiarowe zaczynają się zazwyczaj od kilkudziesięciu miliamperów i sięgają 400A, 600A, a w modelach profesjonalnych nawet 1000A lub więcej.

Zastosowania praktyczne:

• pomiar obciążenia instalacji elektrycznej w rozdzielnicach,
• sprawdzanie poboru prądu przez urządzenia i maszyny,
• weryfikacja równomierności obciążenia w instalacjach 3-fazowych,
• diagnostyka przeciążeń i wyszukiwanie uszkodzonych odbiorników,
• pomiary w instalacjach przemysłowych.

Prąd stały (DC)

Jeśli pracujesz z instalacjami fotowoltaicznymi, akumulatorami, zasilaczami itp., niezbędny będzie zakup miernika z funkcją pomiaru prądu DC. Jeżeli masz dostępne środki, warto zainwestować, ponieważ świetnie się sprawdza przy diagnostyce urządzeń z zasilaczami. Z praktyki wiem, że pomiar prądu stałego również jest istotny w pracy elektroinstalatora.

Mierniki tylko z pomiarem prądu przemiennego są tańsze (200-400 zł), podczas gdy modele AC/DC kosztują 400-1500 zł w zależności od jakości i funkcji dodatkowych.

Napięcie, rezystancja i inne wielkości

Większość mierników cęgowych to pełnowartościowe multimetry z dodatkowymi funkcjami:

• pomiar napięcia AC/DC (do 600V lub 1000V),
• pomiar rezystancji,
• test ciągłości z buzzerem,
• pomiar pojemności,
• pomiar częstotliwości,
• bezkontaktowe wykrywanie napięcia (NCV).

Dla instalatora oznacza to, że zamiast nosić osobno multimetr i cęgi, ma jedno urządzenie do większości pomiarów.

Jak działa miernik cęgowy?

Zasada działania miernika cęgowego opiera się na zjawisku indukcji elektromagnetycznej i prawie Ampera. Każdy przewód, przez który płynie prąd, wytwarza wokół siebie pole magnetyczne. Miernik cęgowy wykrywa to pole i na jego podstawie oblicza wartość prądu.

Mierniki AC – przekładnik prądowy

W miernikach do pomiaru prądu przemiennego cęgi działają jak transformator prądowy. Rdzeń magnetyczny cęgów (składający się z dwóch części łączonych przy zamknięciu) stanowi obwód magnetyczny, a przewód objęty cęgami to uzwojenie pierwotne. Uzwojenie wtórne znajduje się wewnątrz cęgów i generuje napięcie proporcjonalne do prądu w przewodzie.

• Plusy: prosta konstrukcja, tanie w produkcji, niezawodne.

• Minusy: nie mierzą prądu DC.

Mierniki AC/DC – sensor Halla

Modele zdolne do pomiaru prądu stałego wykorzystują czujnik Halla. To półprzewodnikowy sensor, który reaguje na pole magnetyczne – zarówno zmienne (AC), jak i stałe (DC). Sensor Halla umieszczony jest w szczelinie rdzenia cęgów i bezpośrednio wykrywa natężenie pola magnetycznego wokół przewodu.

• Plusy: uniwersalność (AC i DC), większa funkcjonalność.

• Minusy: droższa konstrukcja, sensor może być wrażliwy na uszkodzenia.

Dlaczego obejmujemy tylko jeden przewód?

Pole magnetyczne wokół przewodu fazowego i zerowego ma przeciwny kierunek. Jeśli objąłbyś cęgami oba przewody jednocześnie, pola zniosłyby się i miernik pokazałby zero, mimo że prąd płynie. To bardzo częsty błąd początkujących osób, które zakupiły multimetr cęgowy. Należy pamiętać o tej istotnej uwadze po zakupie multimetru cęgowego (Jaki miernik dla elektryka - analogowy czy cyfrowy? Porównanie najważniejszych parametrów).

Praktyczny wniosek: przy pomiarze prądu w kablu zasilającym urządzenie musisz odseparować „fazę” od „zera” (rozdzielić przewody) lub zmierzyć na zacisku, gdzie przewody są osobno.

Jakie są rodzaje mierników cęgowych?

Mierniki AC (tylko prąd przemienny)

Najprostsze i najtańsze modele, wystarczające do podstawowych pomiarów w instalacjach AC 230V/400V. Idealne dla „elektryka domowego”, który mierzy głównie obciążenie gniazdek, sprawdza pobór urządzeń czy weryfikuje symetrię obciążenia w rozdzielnicach.

• Zakres prądu: zazwyczaj do 400A lub 600A
• Cena: 150-400 zł
• Przykłady: UNI-T UT202A

Mierniki AC/DC (prąd przemienny i stały)

Są to już bardziej uniwersalne mierniki z sensorem Halla, przeznaczone dla instalatorów pracujących z różnymi typami instalacji. Niezbędne w fotowoltaice, systemach zasilania awaryjnego i instalacjach z akumulatorami.

• Zakres prądu: do 600A-1000A (AC i DC)
• Cena: 400-1500 zł
• Przykłady: Fluke 376 FC, Sonel CMP-2042, UNI-T UT210E

Mierniki kompaktowe

Kompaktowe cęgi o małej roztwartości szczypiec, przeznaczone do pomiarów w ciasnych przestrzeniach – gęsto upakowane rozdzielnice, skrzynki sterownicze, szafy automatyki. Mniejsza roztwartość (zwykle 20-30 mm) pozwala objąć pojedynczy przewód nawet w zatłoczonej szafie.

• Zakres prądu: zwykle do 200A-400A
• Cena: 300-800 zł
• Przykłady: Fluke 365

Jakie modele mierników cęgowych są najpopularniejsze?

Segment budżetowy (150-400 zł)

UNI-T UT202A (AC, ~150 zł)

• Zakres: do 600A AC
• Podstawowe funkcje multimetru
• Test ciągłości z buzzerem
• Dla początkujących i hobbystów

UNI-T UT210E (AC/DC, ~250 zł)

• Zakres: do 100A AC/DC
• Sensor Halla
• True-RMS
• NCV (bezkontaktowe wykrywanie napięcia)
• Świetny stosunek ceny do możliwości

Segment średni (400-1000 zł)

Sonel CMP-2042 (AC/DC, ~600 zł)

• Zakres: do 1000A AC/DC
• True-RMS
• Polski producent, lokalny serwis
• Solidna konstrukcja
• Popularny wśród polskich instalatorów

Segment premium (1000-3000 zł)

Fluke 376 FC (AC/DC, ~2200 zł)

• Zakres: do 1000A AC/DC
• True-RMS
• iFlex (elastyczna sonda prądowa do 2500A)
• Bluetooth + aplikacja mobilna
• Rejestracja danych
• "Złoty standard" dla profesjonalistów

Fluke 365 (AC/DC, ~1200 zł)

• Zakres: do 200A AC/DC
• Bardzo kompaktowy
• Cienkie szczypce (18 mm roztwartość)
• Idealny do ciasnych przestrzeni
• Wytrzymała konstrukcja

Jak obsługiwać miernik cęgowy?

Podstawowa procedura pomiaru prądu

1. Włącz miernik i ustaw pokrętło w pozycji pomiaru prądu (symbol A~ dla AC lub A— dla DC).
2. Rozewrzyj cęgi naciskając dźwignię/przycisk otwierający.

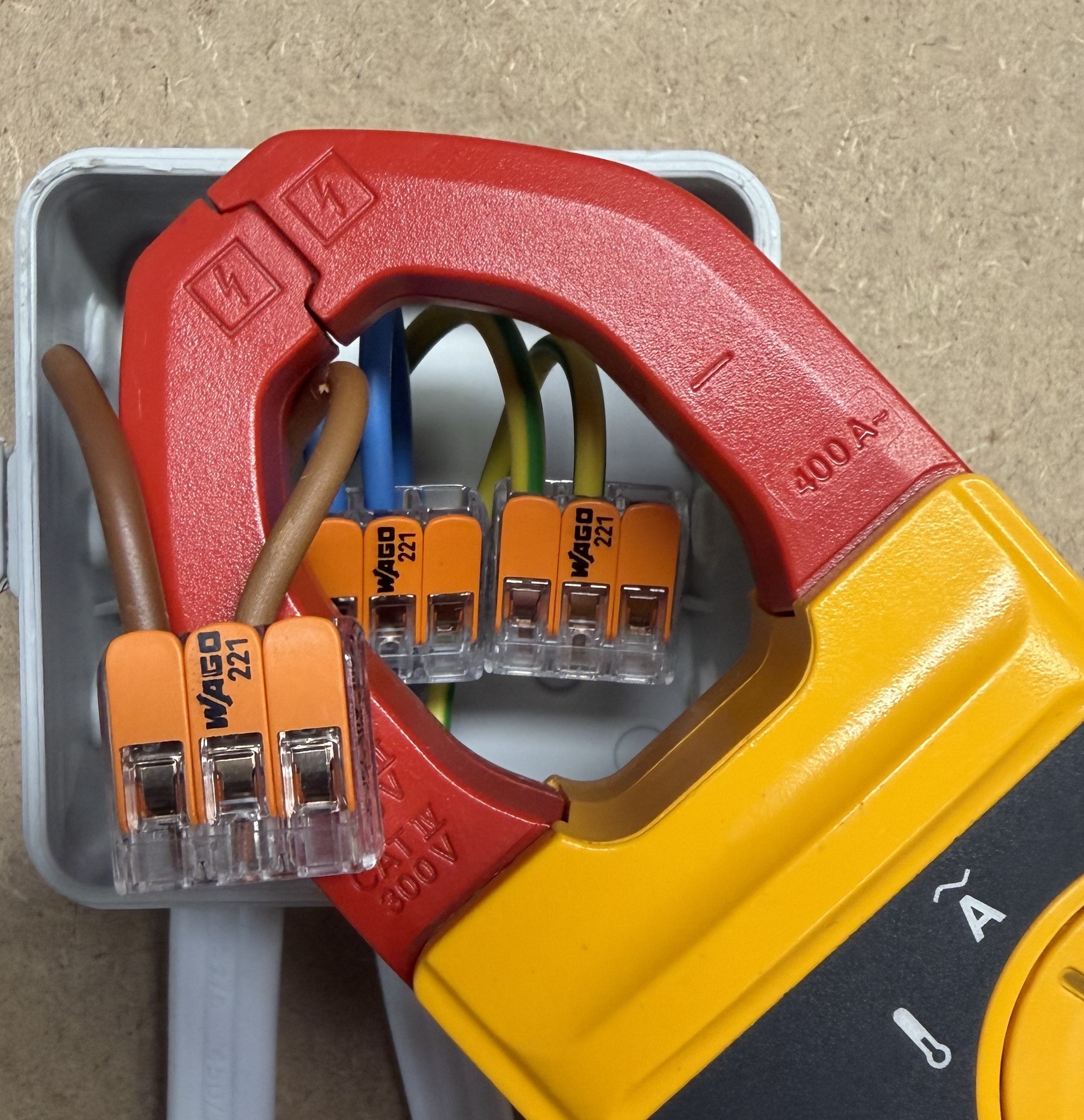

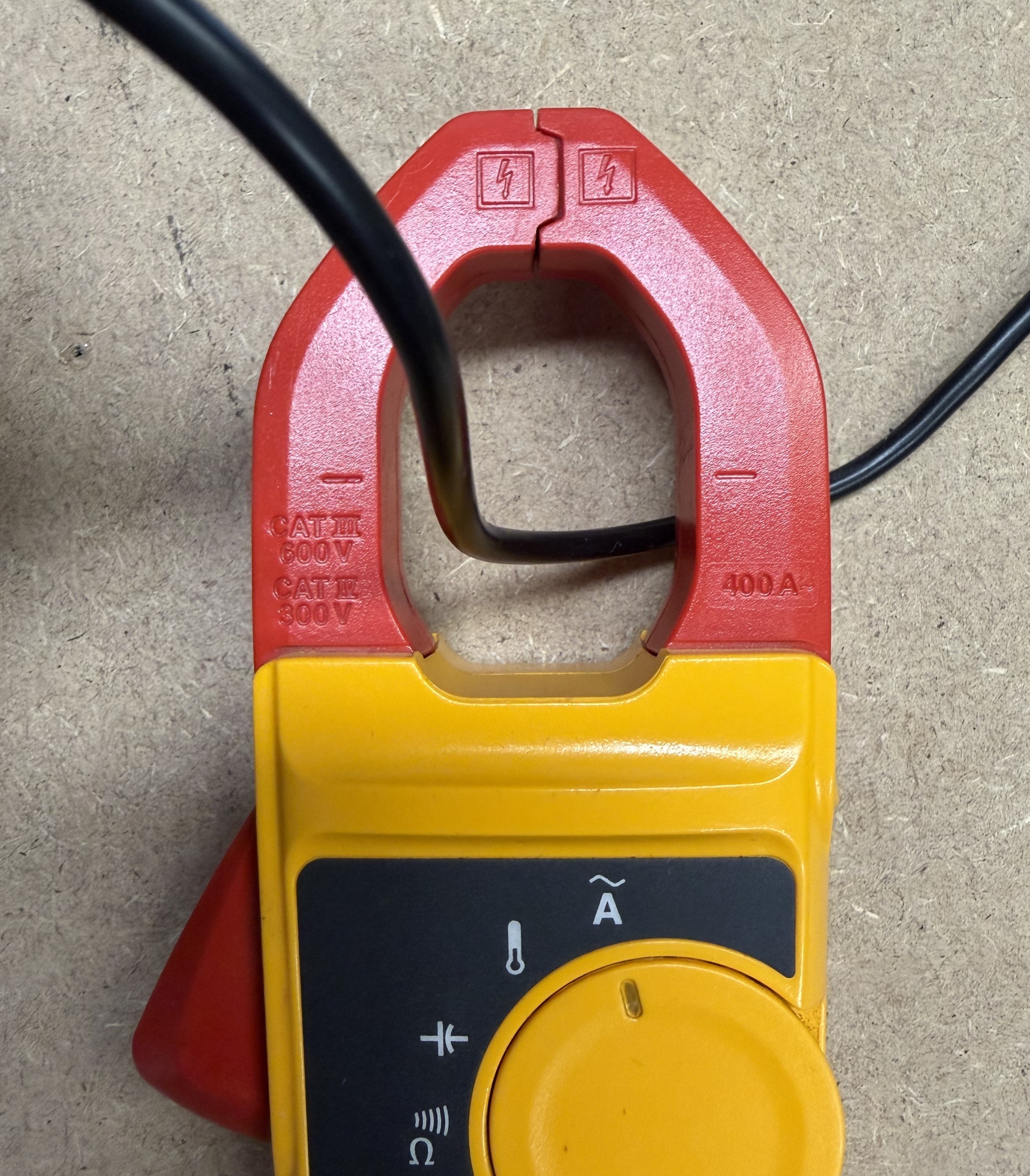

3. Obejmij cęgami tylko jeden przewód – „fazę” lub „zero”, nigdy oba jednocześnie. Przewód powinien przechodzić przez środek roztworu cęgów, prostopadle do płaszczyzny szczypiec.
4. Zamknij cęgi upewniając się, że połączyły się szczelnie (usłyszysz kliknięcie).
5. Odczytaj wynik z wyświetlacza. Jeśli miernik ma autorange, zakres dobierze się automatycznie. Jeśli nie, musisz ręcznie ustawić odpowiedni spodziewany zakres. Większość mierników jednak już ma autorange. Nie powinno to stanowić dla Ciebie problemu.
6. Otwórz cęgi i wyjmij przewód.

Wskazówki:

• Ustawiaj przewód centralnie - najdokładniejsze pomiary uzyskasz, gdy przewód przechodzi przez środek roztworu cęgów. Przewody blisko krawędzi mogą dawać nieznaczne błędy odczytu.
• Unikaj wpływu innych przewodów - inne przewody w pobliżu (zwłaszcza prowadzące duże prądy) mogą zakłócać pomiar przez swoje pole magnetyczne. Staraj się mierzyć z dala od wiązek kabli wysokoprądowych.
• Kierunek przewodu nie ma znaczenia przy pomiarze wartości prądu. Ma znaczenie tylko przy pomiarach kierunkowych (niektóre zaawansowane modele pokazują kierunek przepływu prądu).
• W instalacjach 3-fazowych mierz każdą fazę osobno, aby sprawdzić symetrię obciążenia. Różnica powyżej 10-15% między fazami może wskazywać na problemy.
• Funkcja HOLD przydaje się, gdy mierzysz w trudno dostępnym miejscu i nie możesz jednocześnie patrzeć na wyświetlacz. Wciśnij HOLD po dokonaniu pomiaru, a wartość zostanie "zamrożona" na ekranie.

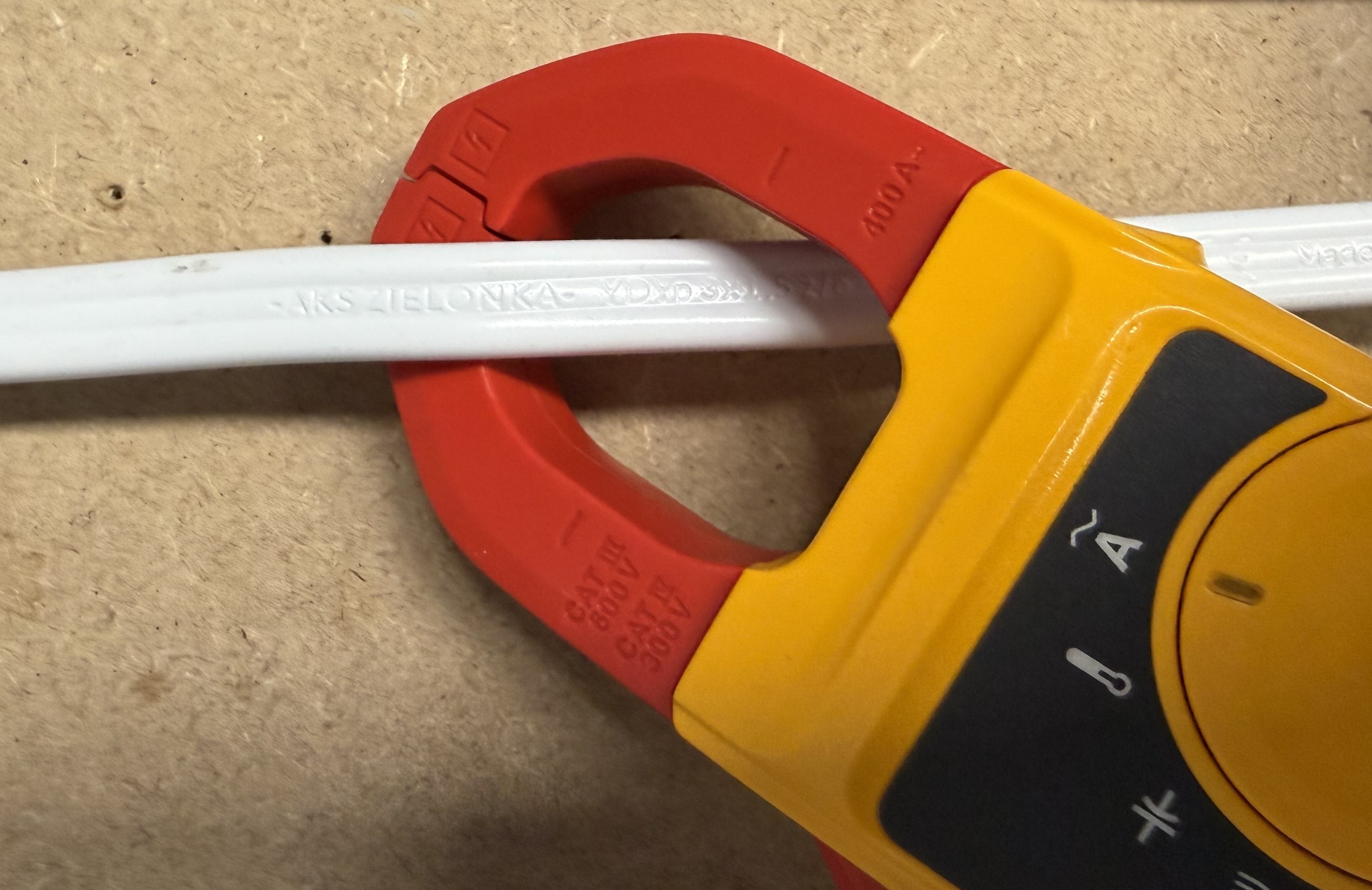

BŁĘDNY POMIAR PRĄDU (Objęcie całego kabla)

Jak zmierzyć prąd nie przerywając obwodu?

To właśnie główna zaleta miernika cęgowego, czyli pomiar prądu bez rozłączania instalacji. Porównajmy z klasycznym multimetrem:

Pomiar klasycznym multimetrem (metoda inwazyjna)

1. Wyłącz zasilanie obwodu.
2. Rozłącz przewód w jednym miejscu.
3. Podłącz multimetr w szereg (biegun + miernika do jednego końca, biegun - do drugiego) oraz ustaw odpowiedni zakres.
4. Włącz zasilanie.
5. Odczytaj prąd.
6. Wyłącz zasilanie.
7. Odłącz multimetr.
8. Połącz z powrotem przewód.
9. Włącz zasilanie.

Czas: 5-10 minut, wymaga wyłączenia odbiornika i ingerencji w instalację.

Pomiar miernikiem cęgowym (metoda bezkontaktowa)

1. Obejmij cęgami przewód fazowy.
2. Odczytaj prąd.

Czas: 5 sekund, bez wyłączania zasilania i bez ingerencji w instalację.

Różnica jest oczywista. W czynnej instalacji, gdzie nie możesz wyłączyć zasilania (serwery, linie produkcyjne, systemy alarmowe itp.), miernik cęgowy jest jedynym praktycznym rozwiązaniem.

Jak zmierzyć fazy za pomocą miernika cęgowego?

1. Zlokalizuj fazę L1 w rozdzielnicy (zazwyczaj brązowy lub czarny przewód).
2. Obejmij cęgami tylko przewód L1 i odczytaj wartość prądu.
3. Powtórz dla fazy L2 (czarny lub szary przewód).
4. Powtórz dla fazy L3 (szary lub brązowy przewód).

Prawidłowo zaprojektowana instalacja 3-fazowa powinna mieć obciążenie rozłożone równomiernie. Różnice między fazami nie powinny przekraczać 10-15%. Jeśli jedna faza jest znacznie bardziej obciążona (np. L1: 15A, L2: 18A, L3: 45A), to sygnał, że odbiorniki są nieprawidłowo rozdzielone i warto zrównoważyć obciążenie.

Pomiar prądu w przewodzie zerowym

Teoretycznie w idealnie symetrycznym obciążeniu 3-fazowym prąd w przewodzie zerowym (N) powinien być bliski zeru (prądy z faz się kompensują). W praktyce zawsze występuje pewna asymetria, więc prąd w zerze będzie mierzalny.

Jeśli prąd w przewodzie N jest duży (zbliżony do prądów fazowych), oznacza to bardzo nierównomierne obciążenie faz. Trzeba zrównoważyć instalację.

Jeśli prąd w N jest niewielki (kilka amperów przy prądach fazowych 20-30A), obciążenie jest dobrze rozłożone.

Miernik cęgowy – ile kosztuje?

Ceny mierników cęgowych są bardzo zróżnicowane w zależności od funkcjonalności:

• Do 200 zł - proste mierniki AC, podstawowe funkcje, potocznie nazywane „chińskie marki” (Kemot, no-name). Dla hobbystów i użytku okazjonalnego.
• 200-400 zł - przyzwoite mierniki AC lub AC/DC, True-RMS, znane azjatyckie marki (UNI-T, Mastech). Dobry wybór dla elektryka domowego.
• 400-800 zł - solidne mierniki AC/DC, polskie i tajwańskie marki (Sonel, Brymen), profesjonalna konstrukcja. Dla instalatorów pracujących regularnie.
• 800-1500 zł - zaawansowane mierniki wielofunkcyjne, pomiar mocy, rejestracja danych, marki renomowane (Fluke, Chauvin Arnoux). Dla wymagających profesjonalistów.
• 1500-5000 zł - analizatory jakości zasilania, pomiar harmonicznych, analiza sieci, urządzenia pomiarowe klasy laboratoryjnej. Dla elektroenergetyków i laboratoriów.

Dla przeciętnego instalatora optymalny budżet to 400-800 zł. W tej półce znajdziesz niezawodny miernik AC/DC z True-RMS, który posłuży przez lata.

Najczęściej zadawane pytania o mierniki cęgowe - FAQ

Czy miernik cęgowy mierzy prąd stały?

To zależy od modelu. Mierniki z przekładnikiem prądowym (najtańsze) mierzą tylko prąd przemienny (AC). Mierniki z sensorem Halla mierzą zarówno AC, jak i DC. Przed zakupem sprawdź specyfikację. Jeśli pracujesz z instalacjami fotowoltaicznymi, akumulatorami czy systemami DC, potrzebujesz modelu AC/DC.

W praktyce mogę Ci powiedzieć, że jeżeli szukasz miernika z pomiarem prądu stałego, w opisie miernika szukaj oznaczenia "AC/DC" lub "sensor Halla". Jeśli widzisz tylko "AC" - miernik nie zmierzy prądu stałego. Sprzedawcy potrafią opisać to w różny sposób.

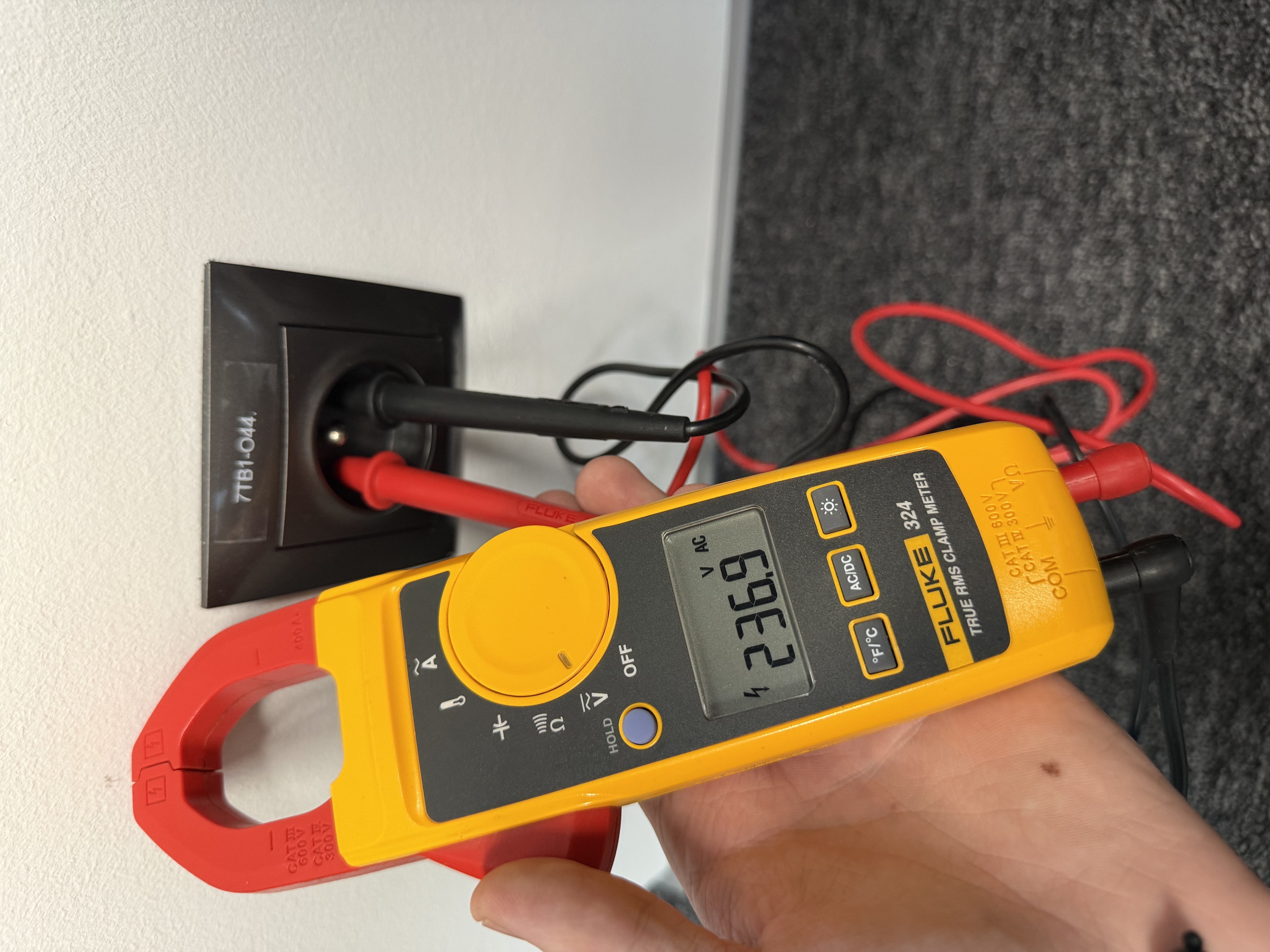

Czy można miernikiem cęgowym zmierzyć napięcie?

Tak, większość mierników cęgowych to pełnowartościowe multimetry z dodatkowymi funkcjami pomiarowymi. Oprócz pomiaru prądu cęgami mierzą także:

• napięcie AC/DC (poprzez standardowe przewody pomiarowe, jak zwykły multimetr),
• rezystancję,
• pojemność,
• częstotliwość,
• test ciągłości.

Pomiar napięcia odbywa się klasycznie, poprzez przewody pomiarowe dołączone do gniazd na obudowie miernika. Cęgi służą wyłącznie do pomiaru prądu.

Jak dokładne są mierniki cęgowe?

Dokładność mierników cęgowych jest zazwyczaj niższa niż klasycznych multimetrów, ale w zupełności wystarczająca do typowych zastosowań elektroinstalatorskich. Sam wykonując instalacje elektryczne czy też diagnozując usterki, bazuję tylko na miernikach cęgowych, ponieważ są wygodne w użytkowaniu.

W praktyce instalatorskiej różnica 2-3% nie jest znacząca. Sytuacja się zmienia w momencie, gdy potrzebujesz pewnego i konkretnego wyniku. W takim przypadku polecam analizatory sieci.

Patryk Berliński - ElektroTechniczni.pl Właściciel firmy ElektroTechniczni i aktywny członek Stowarzyszenia Elektryków Polskich (SEP) - oddział Warszawski. Prowadzi szkolenia dla elektryków oraz osób pracujących przy instalacjach i urządzeniach elektroenergetycznych. Doświadczenie zdobywał m.in. w Polskich Sieciach Elektroenergetycznych (PSE) oraz Tramwajach Warszawskich (TW). Firma ElektroTechniczni posiada certyfikat ISO 9001:2015 na usługi szkoleniowe, potwierdzający najwyższe standardy jakości świadczonych szkoleń i usług.
