Jak działa wyłącznik krańcowy?
Wyłącznik krańcowy to jeden z tych elementów automatyki, który jest praktycznie wszędzie, gdzie coś się porusza. W bramach garażowych, windach, obrabiarkach, przenośnikach taśmowych. Przed rozpoczęciem pracy warto wyjaśnić, jak działa wyłącznik krańcowy i jak należy go prawidłowo podłączyć. W tym artykule wyjaśnię zasadę działania, rodzaje, budowę i praktyczne podłączenie krańcówek.
Spis treści:
- Czym jest wyłącznik krańcowy i jak działa?
- Jakie są rodzaje krańcówek?
- Budowa wyłącznika krańcowego
- Jak podłączyć wyłącznik krańcowy?
- Wyłączniki krańcowe – aktywne czy pasywne?
- Najczęściej zadawane pytania o wyłączniki krańcowe - FAQ
Czym jest wyłącznik krańcowy i jak działa?

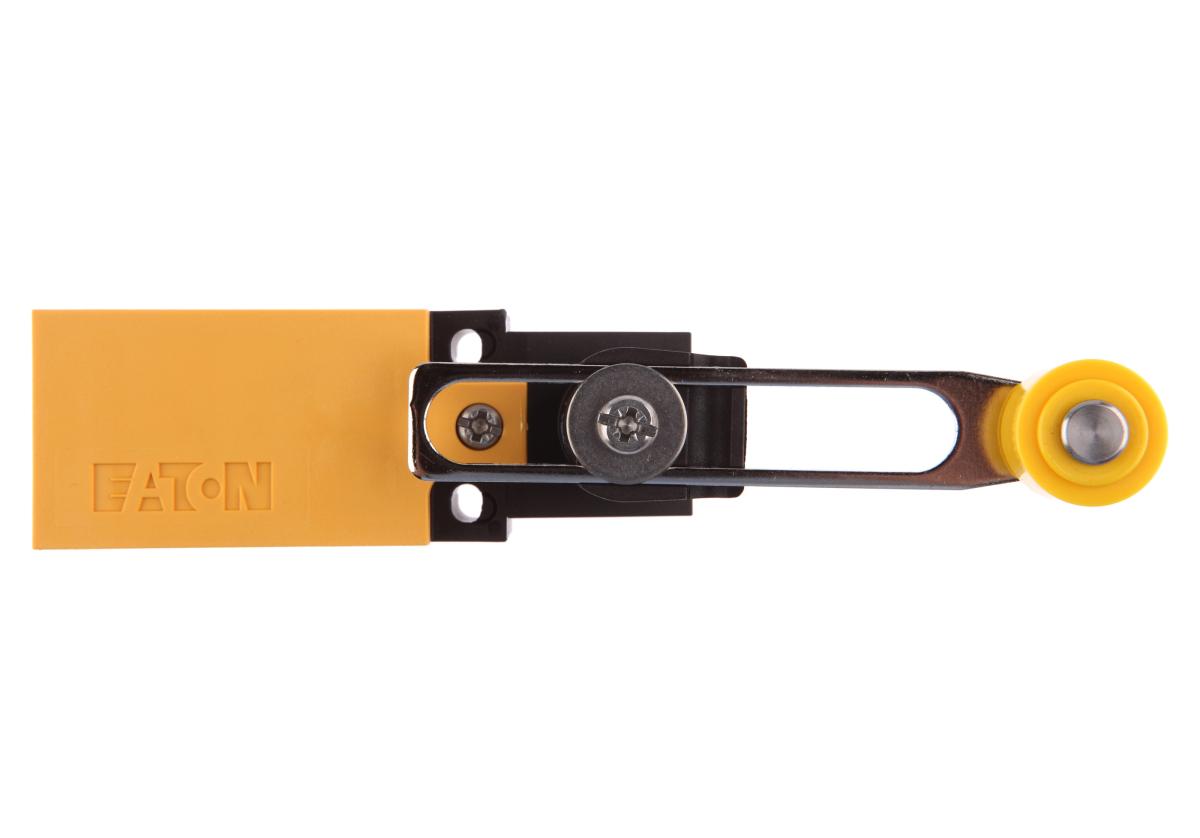

Wyłącznik krańcowy (krańcówka) to elektromechaniczny czujnik położenia. Jego zadanie jest proste: wykryć czy ruchomy element instalacji (drzwi, brama, wózek, tłok) dotarł do określonej pozycji i na tej podstawie przerwać lub zamknąć obwód elektryczny.
Jak działa krańcówka?
Bilans mocy jest wymagany w kilku sytuacjach:
Zasada działania opiera się na mechanicznym wyzwalaniu styków. Gdy poruszający się element naciśnie lub dotknie elementu uruchamiającego krańcówki (dźwignia, rolka, popychacz), styki wewnątrz przełączają się. Obwód normalnie zamknięty (NC) otwiera się, a normalnie otwarty (NO) zamyka. Sygnał trafia np. do sterownika PLC, przekaźnika lub bezpośrednio do silnika napędowego.
Gdzie znajdują zastosowanie wyłączniki krańcowe?
Z krańcówkami spotykasz się praktycznie w każdej maszynie z ruchem liniowym lub obrotowym:
- bramy i drzwi automatyczne – sygnalizacja pozycji "pełne otwarcie" i "pełne zamknięcie",
- windy i dźwigi – zatrzymanie kabiny na piętrze, zabezpieczenie przed przekroczeniem krańcowych pozycji,
- obrabiarki CNC – ograniczenie ruchu osi X, Y, Z,
- przenośniki taśmowe – wykrycie przekroczenia końca trasy, zabezpieczenie przed uszkodzeniem,
- zawory i przepustnice – potwierdzenie pozycji "otwarty/zamknięty",
- prasy hydrauliczne – wyznaczenie dolnego i górnego martwego punktu,
- suwnice i żurawie – ograniczenie ruchu wciągarki.
W instalacjach domowych krańcówki znajdziesz głównie w napędach bram garażowych i rolet zewnętrznych.
Sprawdź także nasze artykuły powiązane z tematyką automatyki i sterowania: jak podłączyć roletę elektryczną z 5 przewodami? oraz ranking sterowników do bram, furtek i drzwi.
Jakie są rodzaje krańcówek?
Różnorodność krańcówek na rynku wynika z różnych warunków pracy i rodzaju elementu uruchamiającego.
- Krańcówki z popychaczem (przyciskowe)
Najprostsza konstrukcja. Ruchomy element naciska na trzpień, który bezpośrednio przesuwa styki. Stosowane tam, gdzie element zatrzymuje się prostopadle do czujnika np. ogranicznik ruchu wózka na prowadnicy. - Krańcówki z dźwignią
Dźwignia (sztywna lub sprężynująca) jest odchylana przez nadjeżdżający element. Dają większy zakres kąta wyzwalania i są mniej wrażliwe na dokładność pozycjonowania. Typowe w bramach, drzwiach, rampach załadowczych. - Krańcówki z rolką
Dźwignia zakończona rolką redukuje tarcie i zużycie przy częstych wyzwalaniach. Dobry wybór tam gdzie ruchomy element ślizga się po krańcówce (np. krzywka na wale). - Krańcówki z wąsem (sprężynowe)
Długi elastyczny drut (wąs) reaguje na dotyk z dowolnego kierunku. Stosowane jako zabezpieczenia antyprzejściowe, np. wykrycie przeszkody na drodze maszyny. - Krańcówki linkowe (lasso)
Wyzwalane przez naprężenie lub zwolnienie naciągu linki rozciągniętej wzdłuż obszaru niebezpiecznego. Standard w halach produkcyjnych przy przenośnikach. Pracownik pociąga za linkę i maszyna zatrzymuje się natychmiast.
Jeśli chcesz uporządkować wiedzę na temat rozłączników, wyłączników i odłączników oraz poznać ich zastosowanie, zajrzyj do naszego poradnika.

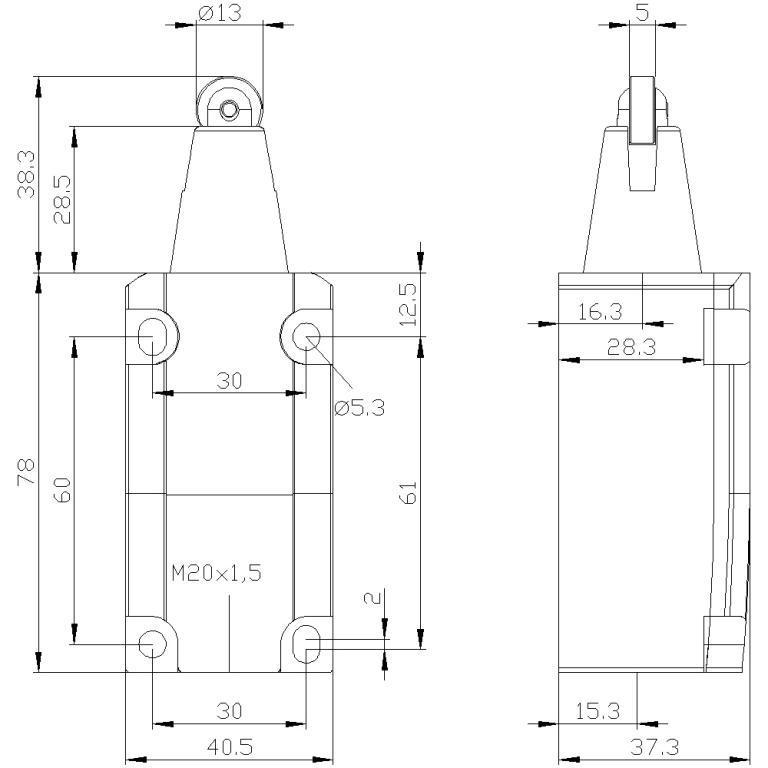

Budowa wyłącznika krańcowego
Każda krańcówka składa się z dwóch głównych części:
- Głowica (element uruchamiający)
Zawiera element mechaniczny reagujący na pozycję: popychacz, dźwignia z rolką, wąs. Głowica jest często wymienna, można dopasować ją do konkretnego zastosowania bez wymiany całej obudowy. - Obudowa ze stykami

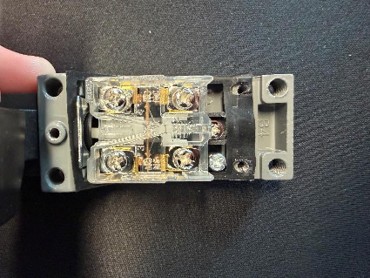

Zawiera mechanizm przełączający i blok styków elektrycznych. Tu trafiają przewody obwodu sterowania.
Jakie są styki w krańcówce?
To kluczowa kwestia przy podłączaniu. Każda krańcówka ma co najmniej jedną grupę styków, często dwie lub więcej.
- NO – Normally Open (normalnie otwarty)
Styk otwarty w stanie spoczynku (bez wyzwolenia). Zamyka się po naciśnięciu krańcówki. Stosowany do sygnalizacji "dotarłem do pozycji". Obwód jest otwarty, dopóki element nie dotrze do krańca.
Praktyczny przykład NO: Siłownik otwiera bramę. Na końcu trasy krzywka naciska krańcówkę i styk NO zamyka się, a sygnał trafia do sterownika: "brama w pełni otwarta, zatrzymaj silnik". - NC – Normally Closed (normalnie zamknięty)
Styk zamknięty w stanie spoczynku. Po wyzwoleniu otwiera się. To bezpieczniejsza konfiguracja w obwodach zabezpieczających. Jeśli przewód się urwie lub krańcówka ulegnie awarii, obwód jest otwarty i maszyna się zatrzymuje.
Praktyczny przykład NC: Osłona maszyny podłączona przez styk NC krańcówki. Maszyna działa, gdy osłona jest zamknięta (styk NC zamknięty). Po otwarciu osłony styk NC otwiera się, obwód zasilania silnika przerywa, maszyna staje. Bezpieczne i zgodne z normami maszynowymi. - SPDT – Single Pole Double Throw (jeden biegun, dwa kierunki)
Krańcówka SPDT ma trzy zaciski: wspólny (COM), NO i NC. Jeden styk NC i jeden NO przełączają się jednocześnie przy wyzwoleniu. Najczęściej spotykana konfiguracja w przemysłowych krańcówkach.
W praktyce: zacisk COM podłączasz do zasilania lub sygnału, NC do obwodu zabezpieczającego (odcina zasilanie gdy krańcówka wyzwolona), NO do sygnalizacji (informuje sterownik że pozycja osiągnięta).
Jak podłączyć wyłącznik krańcowy?
Podłączenie zależy od funkcji, jaką krańcówka ma pełnić.
- Scenariusz 1: Ograniczenie ruchu (zatrzymanie silnika)
Krańcówka NC w szereg z zasilaniem silnika lub cewką przekaźnika
Silnik pracuje, dopóki NC jest zamknięty. Gdy element dotrze do pozycji krańcowej i wyzwoli krańcówkę to NC otwiera się, cewka traci zasilanie, styki przekaźnika otwierają się, silnik staje. - Scenariusz 2: Sygnalizacja pozycji do PLC/sterownika
Styk NO krańcówki podłączony do wejścia cyfrowego PLC:
+24V - NO krańcówki - Wejście DI sterownika
W stanie normalnym wejście PLC nie widzi sygnału (NO otwarty). Po wyzwoleniu krańcówki NO zamyka się a na wejściu PLC pojawia się +24V. Wówczas sterownik wykonuje zaprogramowaną akcję (stop silnika, alarm, zmiana kroku programu).
Ważne zasady praktyczne:
- zawsze sprawdzaj oznaczenia zacisków na obudowie (COM, NO, NC) – nie zakładaj, który jest który,
- przy obwodach bezpieczeństwa (ograniczniki krańcowe maszyn) zawsze używaj NC – awaria przewodu „ maszyna stoi, nie jedzie dalej”,
- dobieraj krańcówkę do parametrów obwodu: napięcie (12V, 24V DC lub 230V AC), prąd, środowisko (IP),
- przy silnikach z hamulcem elektromagnetycznym pamiętaj, że sam styk NC w obwodzie silnika może być niewystarczający. Często potrzebny jest osobny obwód do hamulca.
Wyłączniki krańcowe – aktywne czy pasywne?
To rozróżnienie często powoduje zamieszanie, bo dotyczy zupełnie różnych rodzajów czujników.
Wyłączniki krańcowe elektromechaniczne (omawiane w tym artykule) to czujniki pasywne. Nie generują własnego pola magnetycznego ani sygnału. Działają wyłącznie mechanicznie poprzez fizyczny kontakt elementu z głowicą - przesuwa styki. Proste, niezawodne, tanie, ale wymagają bezpośredniego kontaktu.
Czujniki aktywne (indukcyjne, pojemnościowe, optyczne, magnetyczne) wykrywają obecność obiektu bez kontaktu fizycznego. Generują własne pole (magnetyczne, świetlne, elektrostatyczne) i wykrywają jego zmianę.
Kiedy wybrać krańcówkę elektromechaniczną (pasywną):
- środowisko z silnymi zakłóceniami elektromagnetycznymi (spawalnie, silniki dużej mocy),
- budżet ograniczony – krańcówki są wielokrotnie tańsze od czujników indukcyjnych,
- wymagany sygnał z bezpośredniego styku (obwody bezpieczeństwa),
- aplikacje z niską częstotliwością cykli (ponad 30 wyzwoleń na min).
Kiedy wybrać czujnik aktywny:
- wysokie prędkości i częstotliwości cykli (>60/min),
- brak możliwości fizycznego kontaktu z elementem,
- wymagana wysoka precyzja pozycjonowania (±0,1mm),
- środowisko z czynnikami korozyjnymi uszkadzającymi mechanizm krańcówki.
Dowiedz się więcej: Jak działa wyłącznik różnicowoprądowy typu B i gdzie się go stosuje?
Najczęściej zadawane pytania o wyłączniki krańcowe - FAQ
Czy wyłącznik krańcowy jest normalnie otwarty?
To zależy od producenta i modelu. Większość przemysłowych krańcówek ma konfigurację SPDT, czyli zawiera zarówno styk NO jak i NC. A który z nich "normalny" - to kwestia podłączenia. W obwodach zabezpieczających standardem jest używanie styku NC (normalnie zamkniętego). Jest to bezpieczniejsze, bo awaria powoduje zatrzymanie, nie ruch.
Czy wyłączniki krańcowe działają przy prądzie stałym czy przemiennym?

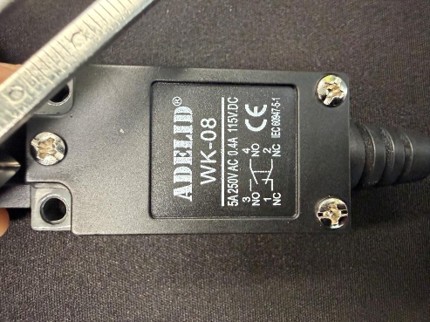

Większość przemysłowych krańcówek działa zarówno z DC jak i AC. Producent podaje na tabliczce znamionowej dwie wartości: np. 10A/250V AC i 2A/125V DC. Ważne, żeby nie przekraczać podanych parametrów. Styki do AC i DC mają różne charakterystyki łukowe i przy prądzie stałym szybciej się zużywają.
Czy wyłączniki krańcowe mają biegunowość?
Standardowe krańcówki elektromechaniczne nie mają biegunowości. Styki mechaniczne przepuszczają prąd w obu kierunkach. Możesz podłączyć plus lub minus do dowolnego zacisku. Biegunowość ma znaczenie dopiero przy czujnikach elektronicznych (indukcyjnych, pojemnościowych) zasilanych napięciem DC. Tam plus i minus muszą być podłączone zgodnie z oznaczeniami.
