Gniazda siłowe – rodzaje, zastosowanie
Do zasilania urządzeń wymagających dużej mocy i stabilnego źródła energii stosuje się gniazda siłowe. W zależności od rodzaju instalacji i charakteru podłączanych maszyn można wybrać odpowiedni punkt zasilania. Poznaj zastosowanie gniazd trójfazowych, najważniejsze rodzaje i obszary, w których warto je zamontować.
Spis treści:
- Czym są gniazda siłowe?
- Jakie są rodzaje gniazd siłowych?
- Jakie oznaczone są gniazda siłowe?
- Najczęściej zadawane pytania rozmieszczenie gniazd montowanych w kuchni – FAQ

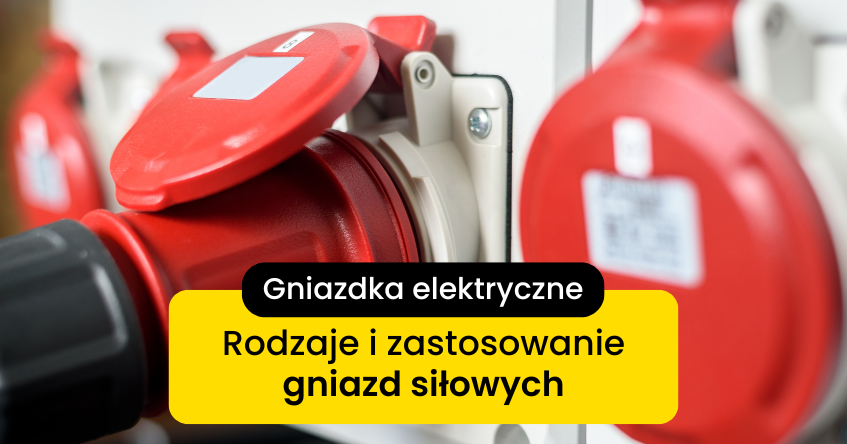

Czym są gniazda siłowe?
Gniazda siłowe to specjalistyczne elementy instalacji elektrycznych. Są przeznaczone do zasilania urządzeń wymagających napięcia trójfazowego 400 V i większej mocy niż standardowe instalacje.
Stosuje się je przede wszystkim do podłączania maszyn przemysłowych, spawarek, kompresorów, urządzeń warsztatowych czy płyt indukcyjnych. Charakterystyczną cechą gniazd przemysłowych stałych siłowych, w porównaniu do standardowych, jest solidniejsza konstrukcja i obecność większej liczby styków roboczych oraz ochronnych. W zależności od zastosowania mogą różnić się ilością pinów, natężeniem prądu i stopniem ochrony IP.
Do czego służą gniazda siłowe?
Gniazda siłowe służą do zasilania urządzeń o dużym poborze mocy, które wymagają instalacji trójfazowej 400 V. Najczęściej stosowane są w warsztatach, zakładach przemysłowych, garażach i budynkach gospodarczych wymagających stabilnego i mocnego źródła energii. Służą do podłączania między innymi:
- spawarek,
- kompresorów,
- podnośników,
- maszyn produkcyjnych,
- płyt indukcyjnych.
Coraz częściej gniazda 400 V wykorzystuje się również przy instalacjach ładowania samochodów elektrycznych.
Jakie są rodzaje gniazd siłowych?
Gniazda siłowe można podzielić na kilka typów, biorąc pod uwagę podstawowe parametry techniczne wpływające na ich zastosowanie. Najważniejsze z nich to rodzaj prądu znamionowego, sposób montażu i liczba biegunów.
Klasyfikacja gniazd siłowych według prądu znamionowego
Rodzaj prądu znamionowego określa maksymalne obciążenie, jakie może bezpiecznie przenosić gniazdo. Parametr ten ma kluczowe znaczenie przy doborze osprzętu do urządzeń o określonym poborze mocy. Najczęściej można spotkać:
- gniazda 16 A – stosowane do urządzeń o standardowym zapotrzebowaniu na moc jak elektronarzędzia czy podstawowe maszyny warsztatowe,
- gniazda 32 A – wykorzystywane przy bardziej wymagających urządzeniach, takich jak spawarki, kompresory czy większe maszyny przemysłowe,
- gniazda 63 A i wyższe – przeznaczone do instalacji przemysłowych i zasilania urządzeń o bardzo dużym poborze prądu.
Jakie są rodzaje montażu gniazd siłowych?
Sposób montażu wpływa przede wszystkim na trwałość instalacji, łatwość serwisowania i możliwość zastosowania gniazda w konkretnych warunkach technicznych. Można tu wymienić:
- gniazda natynkowe – montowane na powierzchni ściany. Szczególnie gniazda hermetyczne natynkowe są często stosowane w warsztatach i halach produkcyjnych,
- gniazda podtynkowe – instalowane wewnątrz ściany, wybierane tam, gdzie liczy się estetyka i ochrona instalacji,
- gniazda przenośne – wykorzystywane razem z przewodami i przedłużaczami siłowymi do zasilania urządzeń mobilnych.
Podział ze względu na liczbę biegunów
Liczba biegunów w gniazdach siłowych decyduje o konfiguracji przewodów roboczych i ochronnych, a także kompatybilności osprzętu z konkretnym typem instalacji trójfazowej. Najczęściej spotykane są dwa warianty:
- gniazda 4-biegunowe – wyposażone w trzy fazy i przewód ochronny, stosowane głównie w starszych instalacjach,
- gniazda 5-biegunowe – mają dodatkowo przewód neutralny, dzięki czemu są standardem w nowoczesnych instalacjach trójfazowych.
Jakie oznaczone są gniazda siłowe?
Oznaczenia gniazd siłowych są zgodne z normami IEC 60309, które określają ich parametry techniczne, kompatybilność z instalacją, a także warunki bezpiecznej eksploatacji. Dla elektryków szczególnie istotna jest zgodność oznaczeń z parametrami zabezpieczeń i przekrojem przewodów w instalacji.
Najważniejsze oznaczenia stosowane na gniazdach siłowych to:
- prąd znamionowy (A) – określa maksymalne obciążenie gniazda i może występować w wariantach 16 A, 32 A, 63 A lub 125 A,
- napięcie znamionowe (V) – informuje o napięciu roboczym instalacji, najczęściej 400 V dla sieci trójfazowych,
- liczba biegunów – oznaczana jako 3P+PE (gniazda 4-biegunowe) lub 3P+N+PE (gniazda 5-biegunowe),
- stopień ochrony IP – określa odporność obudowy na pył i wilgoć, a może nosić symbol IP44 w standardowych obiektach lub IP67 i wyższy w trudnych warunkach środowiskowych,
- częstotliwość pracy – najczęściej 50/60 Hz,
- pozycja styku ochronnego (h) – oznaczenie zgodne z IEC 60309 określające konfigurację klucza mechanicznego.
W gniazdach siłowych znaczenie ma też kolor obudowy, który jest zgodny z przypisanym napięciem. Wyróżnia się trzy warianty gniazd:
- czerwony – 400 V,
- niebieski – 230 V,
- żółty – do specjalnych zastosowań przemysłowych.
Przeczytaj artykuł na Strefie Porad o gniazdach natynkowych i podtynkowych. Dowiedz się, czym się od siebie różnią.
Najczęściej zadawane pytania rozmieszczenie gniazd montowanych w kuchni – FAQ
Ile faz ma gniazdo siłowe?
Standardowe gniazdo siłowe jest przystosowane do instalacji trójfazowej i ma trzy fazy. W zależności od konstrukcji może być wyposażone dodatkowo w przewód neutralny i ochronny, dlatego najczęściej spotyka się konfiguracje z czterema lub pięcioma biegunami.
Ile amper ma gniazdo siłowe?
Gniazda siłowe występują w różnych wariantach prądowych, a najpopularniejsze modele mają obciążalność 16 A lub 32 A. W instalacjach przemysłowych stosuje się również gniazda 63 A oraz 125 A, przeznaczone do urządzeń o bardzo dużym poborze mocy.
