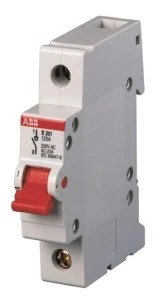

Rozłącznik modułowy 125A 1P E201/125G 2CDE281001R1125
Izolator jednopolowy E201/125G przeznaczony do odłączania obwodów jednofazowych i pracy jako rozłącznik główny w tablicach rozdzielczych; stosowany do sterowania i separacji obciążeń przy napięciu roboczym AC do 230 V.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 125 A; liczba biegunów: 1 (1P).
- Maksymalne znamionowe napięcie pracy Ue AC: 230 V.
- Stopień ochrony części czołowej: IP10; zakres temperatur pracy: -25 °C … +55 °C.
- Rodzaj przyłącza obwodu głównego: połączenie śrubowe (śruby zatrzaskowe umożliwiające szybki montaż i demontaż).
- Element przełączający: dźwignia; brak styków pomocniczych (0 zwiernych, 0 rozwiernych, 0 przełącznych).
- Przeznaczony jako rozłącznik główny (nie jest wyłącznikiem awaryjnym, rozłącznikiem bezpieczeństwa ani rozłącznikiem serwisowym).
- Budowa: kompletne urządzenie w obudowie; wymiary: szer. 85 mm, wys. 69 mm; masa: 0,095 kg.
- Funkcjonalność montażowa: zaprojektowany do instalacji w tablicach rozdzielczych; umożliwia szybkie wyjęcie bez demontażu szyny busbar.
- Wyposażenie: zintegrowany brzeg do systemu etykietowania ILS; brak mechanizmu ryglującego i napędu silnikowego.
- Zgodność z istotnymi normami urządzeń łączących (m.in. EN 60947-3, EN 60947-1 / EN IEC 63000) stosowanymi w instalacjach niskiego napięcia.
- Cechy użytkowe: trwała konstrukcja, możliwość recyklingu materiałów obudowy.
Zastosowanie produktu
- Jako rozłącznik główny w tablicach rozdzielczych budynków mieszkalnych, komercyjnych i obiektów przemysłowych do odcinania obciążenia jednofazowego.
- Do izolacji obwodów zasilających urządzenia jednofazowe i obwody pomocnicze w szafach sterowniczych.
- W aplikacjach wymagających szybkiego demontażu modułu bez konieczności rozbierania szyny busbar (serwis, wymiana modułów).
- We współpracy z systemami opisowymi ILS dla czytelnej identyfikacji obwodów w rozdzielnicach.
