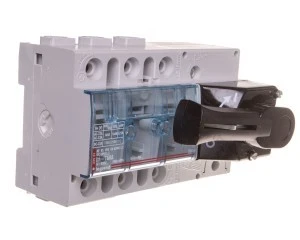

Rozłącznik izolacyjny 3P 160A VISTOP /napęd czołowy czerwony/ 022551
Trójbiegunowy rozłącznik izolacyjny VISTOP 022551 służy do widocznego odłączania i bezpiecznej izolacji obwodów trójfazowych; wyposażony w napęd czołowy z czerwonym pokrętłem, przeznaczony do montażu w tablicach rozdzielczych i stosowania jako wyłącznik awaryjny oraz rozłącznik główny.
Cechy techniczne
- Znamionowy prąd ciągły Iu: 160 A.
- Liczba biegunów: 3 (trójfazowy rozłącznik izolacyjny).
- Znamionowy warunkowy prąd zwarciowy Iq: 12 kA.
- Maksymalne znamionowe napięcie pracy Ue AC: 690 V.
- Napęd: pokrętło czołowe w kolorze czerwonym (element przełączający: pokrętło).
- Połączenia obwodu głównego: połączenie śrubowe (zaciski śrubowe dla przewodów).
- Stopień ochrony części czołowej: IP2X.
- Funkcje bezpieczeństwa: widoczna przerwa stykowa i dodatnie działanie styków zapewniające pewną izolację; wyposażony w mechanizm ryglujący.
- Styczniki pomocnicze: brak (liczba styków zwiernych, rozwiernych i przełącznych = 0).
- Napęd silnikowy / wyzwalacz napięciowy: brak (brak opcji napędu silnikowego i wyzwalacza napięciowego).
- Przeznaczenie montażowe: dedykowany do instalacji w tablicach rozdzielczych (nieprzeznaczony do montażu płaskiego/centralnego czołowego z 4 otworami ani do montażu pośredniego).
Zastosowanie
- Izolacja obwodów trójfazowych w rozdzielnicach przemysłowych i budynkowych do 690 V AC przy prądzie do 160 A.
- Funkcja wyłącznika awaryjnego dla urządzeń i agregatów wymagających szybkiego odłączenia zasilania.
- Rozłącznik główny i rozłącznik bezpieczeństwa przy pracach konserwacyjnych, umożliwiający bezpieczną widoczną przerwę stykową.
- Zastosowania w instalacjach z wymaganiem ryglowania dostępu (możliwość blokady mechanicznej).
