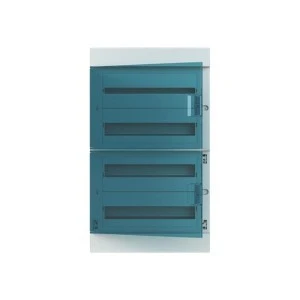

Rozdzielnica modułowa podtynkowa Mistral41F 4x18 72M IP41 125A II klasa drzwi transparentne N+PE śrub. 41A18X42A 1SLM004101A1210

Cena:

Mistral41F nadaje się do aplikacji wnętrzowych, obudowa ma perforacje po bokach oraz na górze i dole. Wybity otwór może również posłużyć do wykorzystania zestawu do łączenia obudów w szereg przy pomocy zestawu 41Z11 lub w pionie dla obudów o szerokości 12M: 41Z03 zaś dla 18M stosuje się: 41Z04. Drzwi mogą się otwierać do lewej i prawej strony pod kątem 180°. W obudowie maskownica umożliwia uzyskanie 1 dodatkowego modułu na rząd (po 0,5 modułu po lewej i prawie stronie). Rozstaw szyn DIN wynosi 150mm. Obudowy charakteryzują się: stopniem wytrzymałości mechanicznej IK08, testem rozżarzonym drutem GWT=650°C.

Dane techniczne

CN
85371098
Sposób montażu
Montaż podtynkowy
Szerokość [mm]
430
Głębokość [mm]
128
Z płytą montażową
Nie
Szyna DIN
Tak
Szerokość wyrażona liczbą modułów
18
Rodzaj drzwi
Przezroczyste
PKWiU
27.12.31.0
Kolor
Biały
Wysokość [mm]
735
Numer RAL
9016
Liczba rzędów
4
Materiał obudowy
Tworzywo sztuczne
Stopień ochrony (IP)
IP41

Dane logistyczne

Ean
8000126141849
Szerokość opakowania [mm]
400
Waga z opakowaniem [kg]
6
Opakowanie zbiorcze produktu
1 szt.
Wysokość opakowania [mm]
180
Długość opakowania [mm]
800
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka

Rozdzielnica modułowa podtynkowa Mistral41F 4x18 72M IP41 125A II klasa drzwi transparentne N+PE śrub. 41A18X42A 1SLM004101A1210

Podtynkowa rozdzielnica modułowa Mistral41F przeznaczona do instalacji niskiego napięcia, umożliwiająca montaż aparatów modułowych na szynach DIN. Stosowana w rozdzielniach mieszkaniowych i usługowych wymagających kompaktowej obudowy o pojemności 72 modułów (4x18).


Cechy techniczne

  • Pojemność: 72 moduły w układzie 4 rzędów po 18 modułów (4x18); możliwość dodania 1 dodatkowego modułu na każdy rząd.
  • Wymiary zewnętrzne: 735 mm × 430 mm × 127 mm (wys. × szer. × głęb.).
  • Stopień ochrony: IP41 — ochrona przed ciałami stałymi ≥1 mm i kroplami opadającymi.
  • Materiał obudowy: tworzywo sztuczne, kolor biały (RAL 9016).
  • Drzwi: przezroczyste, otwierane w obu kierunkach — możliwość inspekcji bez demontażu.
  • Prąd znamionowy przewidziany dla głównego zasilania do 125 A; wykonanie N+PE z zaciskami śrubowymi.
  • Klasa ochronności: II klasa.
  • Montaż: podtynkowy; możliwość montażu w szeregu lub pionie.
  • Wyposażenie instalacyjne: przygotowana do montażu aparatów na szynę DIN; brak w standardzie płyty montażowej.
  • Wytrzymałość mechaniczna i temperaturowa: IK08; odporność na działanie wysokiej temperatury do 650°C.

Zastosowanie produktu

  • Instalacje mieszkaniowe jedno- i wielorodzinne — rozdzielnice główne i piętrowe.
  • Obiekty usługowe i handlowe wymagające kompaktowych rozdzielni modułowych.
  • Modernizacje i rozbudowy istniejących instalacji elektrycznych, gdzie wymagany jest montaż podtynkowy i kontrola wizualna przez przezroczyste drzwi.
  • Instalacje z centralizacją ochrony N i PE przy użyciu zacisków śrubowych oraz montaż aparatów modułowych na szynach DIN.
